- 15 -

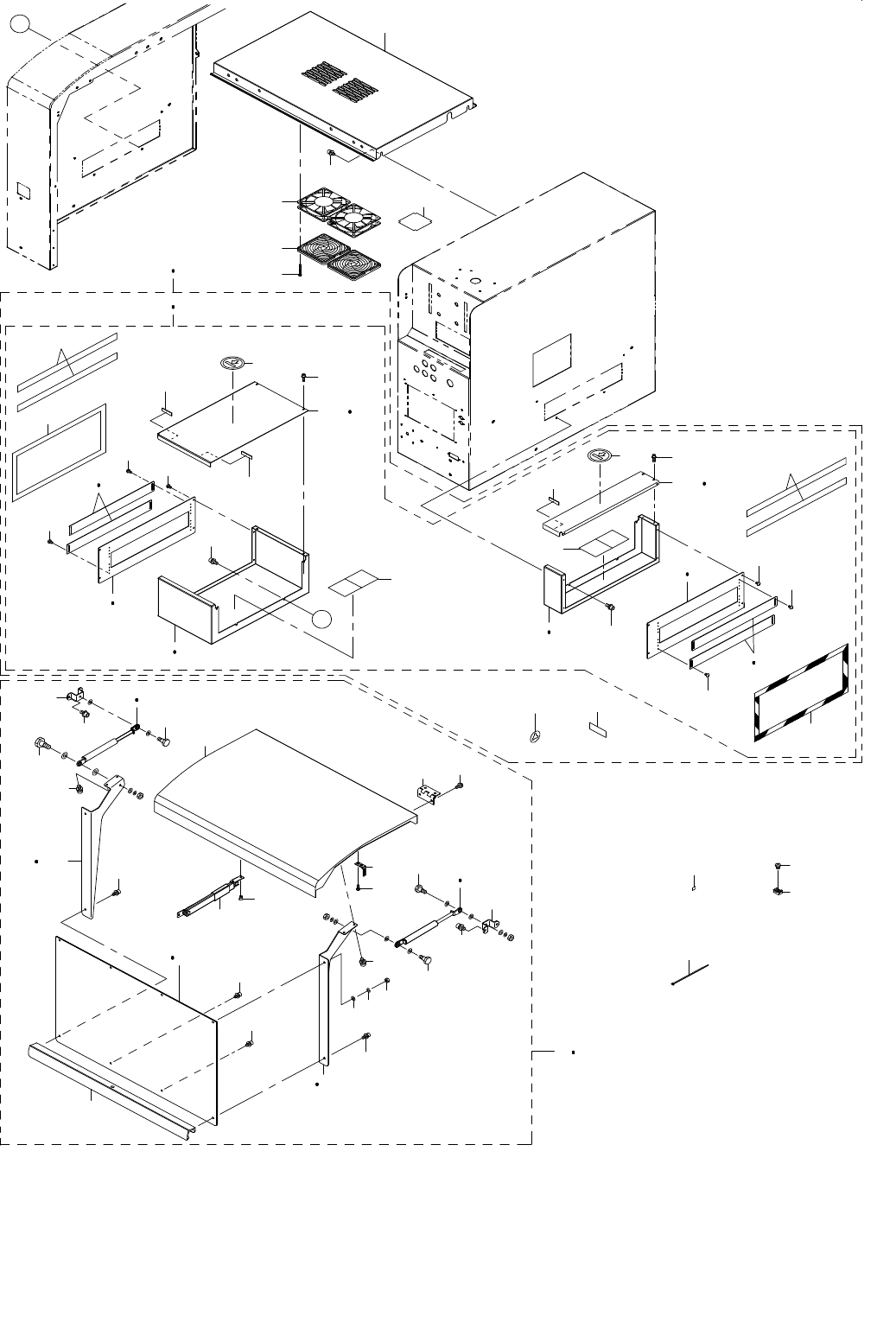

8. COVER COMPONENTS (2)
カバー関係（２）
1
7
4
14
9
8
13
13
65
67
66
20
60
62
61
57
26
58
19
17
19
59
63
32
21
27
28
22
24
24
18
23
25
10
5
6
7
51
54
42
42
39
40
40
39
35
33
34
35
36
44
33
34
34
35
34
33
35
33
42
29
30
41
50
49
48
41
A
A
31
38
43
45
55
53
56
56
52
42
68
25
37
15
16
2
3
12
11
47
69
70
64
46
- 16 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-07759 COVER RUL
カバーＲＵＬ
1
2 400-76874 START SW ASM
スタートＳＷ組
1
3 400-76875 STOP SW ASM
ストップＳＷ組
1
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
3
5 400-01460 REAR COVER LID
リアカバーＬＩＤ
1
6 NM-6040001-SC NUT M4
六角ナツト Ｍ４
2
7 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
4
8 SL-6040892-TN BOLT
座金付き六角穴ボルト
1
9 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
4
10 SL-6061292-TN SCREW
座金付き六角穴ボルト
3
11 401-07761 BS MAINTENANCE COVER
ＢＳメンテナンスカバー
1
12 400-81751 B COVER SCREW
Ｂカバースクリュウ
4
13 HX-0032600-0B BUSH
ブッシュ
1
14 401-33658 COVER_RUR
カバーＲＵＲ
1
15 401-16846 REAR COVER ASM
リアカバー組
1
16
#01
401-16847 REAR_COVER ASM(EN)
リアカバー組（ＥＮ）
1
17 400-77307 SAFETY SWITCH BR
セーフティスイッチブラケット
(1)
18 SL-6042042-TN SCREW
座金付き六角穴ボルト
(2)
19 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
20 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープンＳＷ
(1)
21 401-07072 EMERGENCY SEAL
エマージェンシシール
(1)
22 400-89398 COVER RML
カバーＲＭＬ
(1)
23 400-89399 COVER RMR
カバーＲＭＲ
(1)
24 SL-6030692-TN BOLT
座金付き六角穴ボルト
(6)
25 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(2)
26 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
27
#01
401-06697 EMG SW R ASM(EN)
非常停止ＳＷ（Ｒ）組（ＥＮ）
(1)
28 400-76834 EMG SW R ASM
非常停止ＳＷ（Ｒ）組
(1)
29 400-77316 SAFETY COVER HANDLE
セーフティカバーハンドル
(1)
30 401-07766 SAFETY COVER R
セイフティカバーＲ
(1)
31 401-07771 SAFETY COVER FRAME R
セイフティカバーフレームＲ
(1)
32 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
33 WP-0531001-SC WASHER
平座金みがき丸 Ｍ５
(4)
34 WS-0510002-KN SPRING WASHER
ばね座金 ５．１Ｘ９．２Ｘ１．３
(4)
35 NM-6050001-SC NUT M5
六角ナツト Ｍ５Ｘ０．８ １種
(4)
36 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
37 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
(2)
38 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(8)
39 400-77319 GS BRACKET
ＧＳブラケット
(2)
40 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
41 401-10174 GAS_SPRING_A
ガススプリングＡ
(2)
42 400-38381 STEP SCREW
段付きねじ
(4)
43 400-77321 STAY
ステイ
(1)
44 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
45 400-80490 KEY SCREW
キーねじ
(2)
46 401-22906 SAFETY_COVER_FRAME_RR
セイフティカバーフレームＲＲ
(1)
47 401-48009 BASE_COVER_R
ベースカバー＿Ｒ
(1)
48 WP-0531001-SC WASHER
平座金みがき丸 Ｍ５
(4)
49 WS-0510002-KN SPRING WASHER
ばね座金 ５．１Ｘ９．２Ｘ１．３
(4)
50 NM-6050001-SC NUT M5
六角ナツト Ｍ５Ｘ０．８ １種
(4)
51 401-18922 SAFETY_COVER_STAY_RL
安全カバーステイＲＬ
(1)
52 401-18923 SAFETY_COVER_STAY_RR
安全カバーステイＲＲ
(1)
53 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
54 EA-9500B01-00 CABLE BAND
束線バンド
(10)
55 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
56 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
57 400-49671 COVER CUSHION
カバークッション
(1)
58 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
59 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
60 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
61 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
62 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(1)
63 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
64 400-49671 COVER CUSHION
カバークッション
(1)
65 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
66 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
67 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
68 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
(1)
69 401-48007 COVER_RB
カバー＿ＲＢ
(1)
70 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(10)
