JM-10-Rev05 - 第43页
- 38 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-49066 LNC BRACKET ASM ＬＮＣブラケット組 1 2 400-46527 STOPPER BAR ストッパバー (1) 3 RE-030000 0-K0 E-RING 3 Ｅ形止め輪 ３ (2) 4 400-46547 X SCALE SENSOR BR Ｘスケールセンサブラケット (1) 5 …
- 37 -

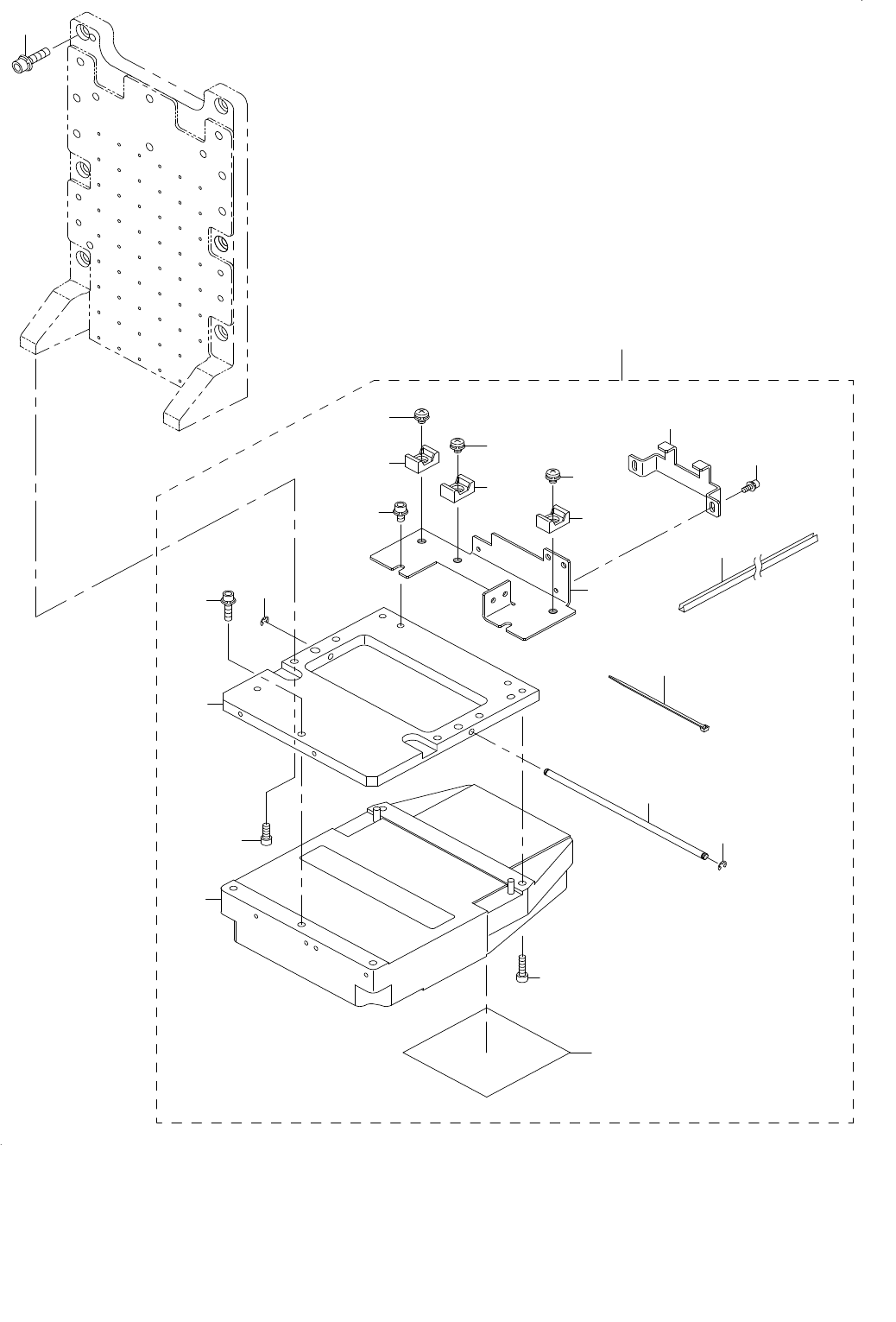

19.HEAD COMPONENTS (2)
ヘッド関係（２）
16
9
11
10
12
13
2
3
3
4
5
6
7
12
10
10
12
1
8
14
17
15
18
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49066 LNC BRACKET ASM
ＬＮＣブラケット組
1
2 400-46527 STOPPER BAR
ストッパバー
(1)
3 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(2)
4 400-46547 X SCALE SENSOR BR
Ｘスケールセンサブラケット
(1)
5 400-46548 CABLE BAND
ケーブルバンド
(1)
6 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
7 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
8 EA-9500B01-00 CABLE BAND
束線バンド
(3)
9 400-45547 LNC 60
ＬＮＣ６０
(1)
10 HX-0029400-00 FIXED BASE
固定ベース
(3)
11 SL-6041692-TN SCREW
座金付き六角穴ボルトＭ４ Ｌ＝１６
(1)
12 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
13 400-46069 LNC BRACKET
ＬＮＣブラケット
(1)
14 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１４
(2)
15 HX-0009600-0A BUSH
エッジングブッシュ
(0.046)
16 SM-6041002-TN BOLT
六角穴ボルト
(4)
17 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
18 SL-6052092-TN SCREW
座金付き六角穴ボルト
6
- 39 -

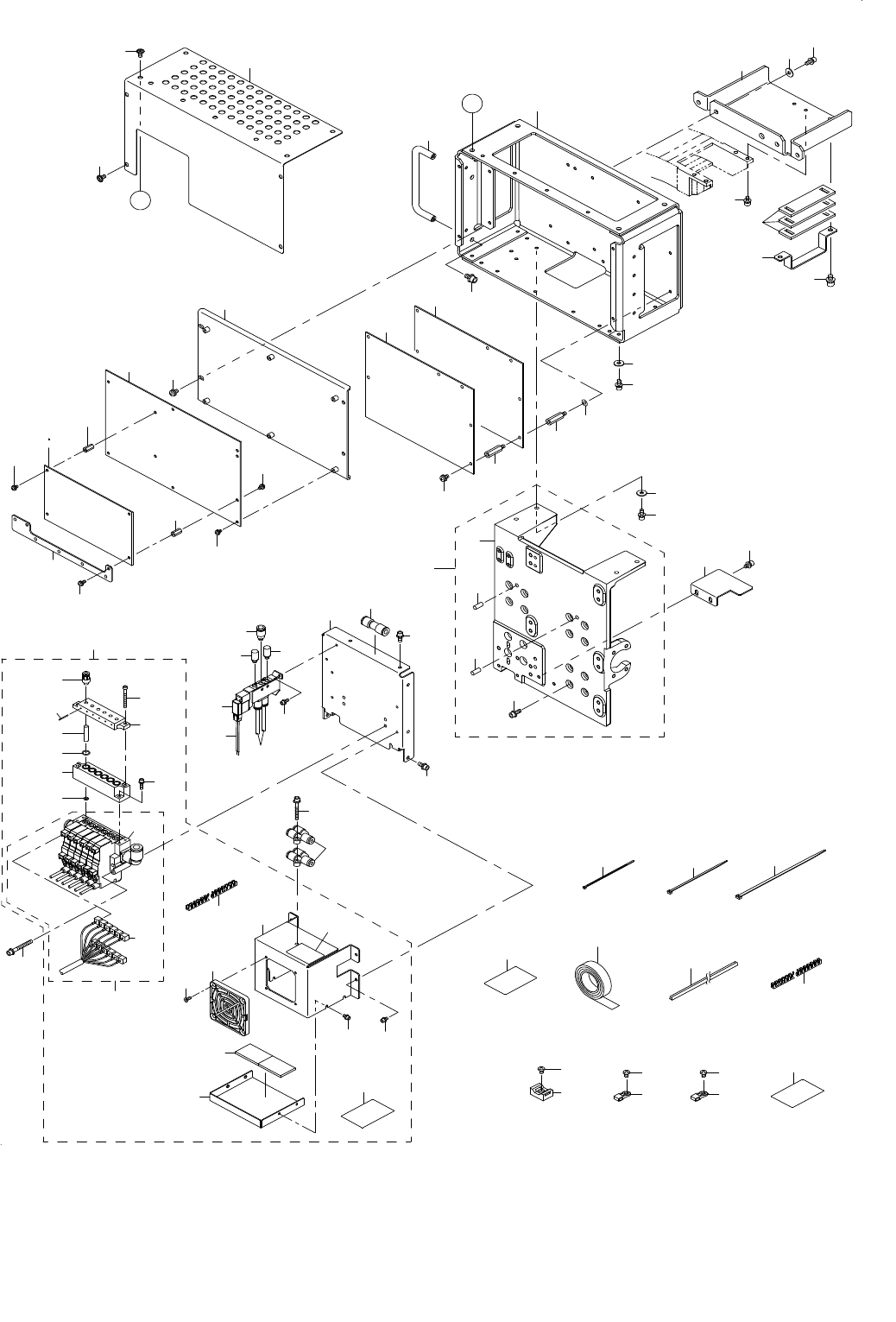

20.HEAD RELATED COMPONENTS
