- 58 - NOTE( 注記 ) #01....AFTE R M/C REV.E マシン ＲＥＶ．Ｅ 以降 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-16294 HIGHT SENSOR ASM ハイトセンサ組 1 2 400-79852 HMS AMP BASE ＨＭＳアンプベース 1 3 400-01722 HMS BASE AMP ＨＭＳベース組 1 4 SL…
- 57 -

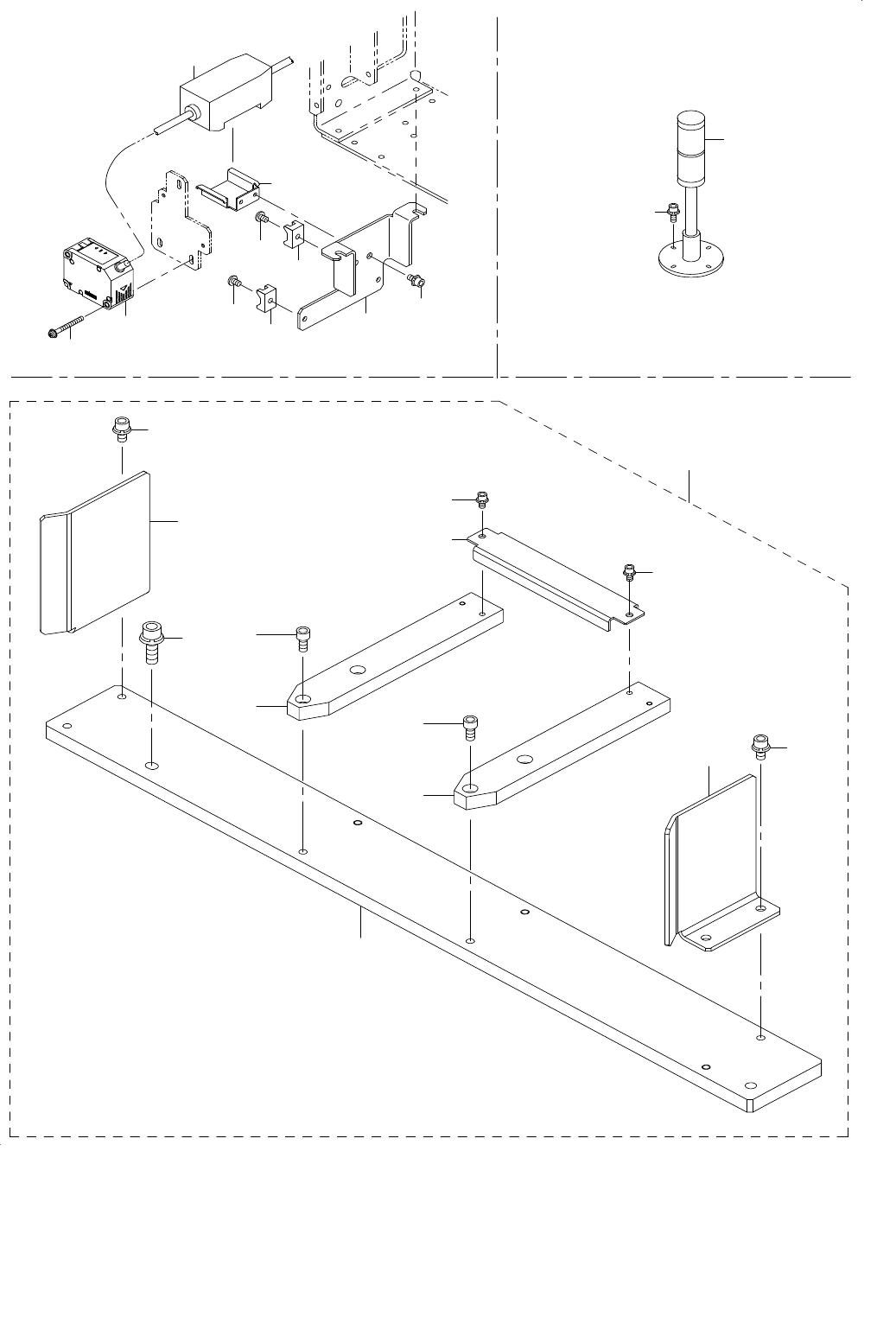

29.HMS, SIGNAL LIGHT & MTS ATTACHMENT UNIT
ＨＭＳ・シグナルライト・ＭＴＳ 取付ユニット関係
8
2
1
1
4
5
6
6
5
3
9
7
11
12
14
13
13
14
15
16
16
17
18
19
19
10
- 58 -
NOTE( 注記 ) #01....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-16294 HIGHT SENSOR ASM
ハイトセンサ組
1
2 400-79852 HMS AMP BASE
ＨＭＳアンプベース
1
3 400-01722 HMS BASE AMP
ＨＭＳベース組
1
4 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
5 HX-0029400-00 FIXED BASE
固定ベース
2
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
7 SL-4033091-SC SCREW M3 L=30
座金付きなべ小ねじ Ｍ３ Ｌ＝３０
2
8 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
1
9 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
10
#01
401-33344 MTS ATTACHMENT UNIT
ＭＴＳ取付ユニット
1
11 401-33356 JM-10 LOCATE BASE
ＪＭ−１０ロケートベース
(1)
12 SL-6082592-TN BOLT
座金付き六角穴ボルト
(2)
13 401-33358 X GUIDE PL
ＸガイドＰＬ
(2)
14 SM-6061202-TN BOLT
六角穴ボルト
(4)
15 401-33359 X GUIDE PL SUPPORT
ＸガイドＰＬサポート
(1)
16 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
17 401-33360 ROUGH IN GUIDE L
ラフインガイドＬ
(1)
18 401-33361 ROUGH IN GUIDE R
ラフインガイドＲ
(1)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
- 59 -
30.CONVEYOR EXTENTION GUIDE & AUXILIARY MEMORY COMPONENTS
搬送延長ガイド・補助記憶装置関係
9
11
10
1
2
6
8
5
7
7
6
3
4
5
12
