150 149 CDY9 浪涌保护器 功能和特性 CDY9 浪涌保护器 产品型号 CDY9-80 CDY9-120 CDY9-160 标称放电电流 In kA 40 60 80 最大放电电流 Imax kA 80 120 160 最大允许后备保险丝强度 A gL 160 200 250 最大持续工作电压 Uc V 275 340 385 440 275 340 385 440 275 340 385 440 保护水平 Up kV 2.2…
148
147
CDB9LE-125 大电流漏电保护断路器
CDB9LE-125 大电流漏电保护断路器具有以下功能：
功能和特性
CDB9LE-125 大电流漏电保护断路器
主要参数
短路保护 漏电保护功能
过载保护 过压保护功能
隔离功能
额定电压：
额定电流：
极数：
过压保护：
分段能力：
额定剩余工作电流：
额定短路能力 Icu：
耐冲击电压：
脱口特性：
机械寿命：
电气寿命：
环境：
储存环境温度：
基准环境温度：
接线：
安装：
符合标准：
符合认证：
1P+N,2P：230AC
3P,3P+N,4P:400AC
63~125A
1P+N,2P,3P,3P+N,4P
(280±14)V 1P+N/2P
10kA
30,50,75,100,300
10kA
4kV
C/D
8500 次
3000 次
使用环境温度：-20℃～ 60℃
储存环境温度：-40℃～ 70℃
U 接线端子
适用于 50mm² 及以下导线
额定扭矩：3.5nM
模块化结构，可方便的安装在 DIN 标准导轨上
GB14048.2
过电压保护
欠电压保护
当电源电压恢复正常，保护器经延时后，自动接通电源，恢复供电
当电路中由于发生中性线断线，相线与中性线错接和三相负载严重不平衡引起的单相过电压时，
自动断开电源，防止用电设备损坏
额定电流 20、32、40、50、63、80、100A
负载功率 4.4/6.6/8.8/11/13.2/14.7/18.4KVA
极数 1P+N /3P+N
过压动作切断值 AC270
±
5V
过压恢复值 AC255
±
5V
欠压动作切断值 AC170
±
5V
欠压恢复值 AC185
±
5V
断电后送电延时 55
±
5 秒
动作延时时间 ≤ 1 秒
自身功耗 ≤ 2W
冲击耐受电压 Uimp 4kV
EMC 电磁兼容 同
CDB9GQ
短路性能（毫秒时间内保护产品） 20ms 通过 1250A 电流
电气寿命 ≥ 10 万次
保护类型 AC 类
额定工作电压（Ue AC） 220V
电压频率 50Hz
使用环境 工作温度：-5
°
C ～ 40
°
C
海拔：不超过 2000m
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
安装环境：无显著振动和冲击的地方
污染等级： 2
接线：上下进线
导线尺寸：
40A 壳架：25mm² 导线及以下
63A 壳架：35mm² 导线及以下
安装：35mm 标准导轨、水平安装，垂直安装
拧紧力矩：
40A 壳架：2.0Nm
63A 壳架：2.0Nm
符合标准：《民用建筑电气设计规范》JGJ-242 2011 版
CDGQF 自复式过欠压保护器
CDGQF 具有以下保护功能：
主要参数
功能和特性
CDGQF 自复式过欠压保护器
150
149
CDY9 浪涌保护器
功能和特性
CDY9 浪涌保护器
产品型号 CDY9-80 CDY9-120 CDY9-160
标称放电电流 In kA 40 60 80
最大放电电流 Imax kA 80 120 160
最大允许后备保险丝强度 A gL 160 200 250
最大持续工作电压 Uc V 275 340 385 440 275 340 385 440 275 340 385 440
保护水平 Up kV 2.2 2.5 2.5 2.8 2.3 2.5 2.5 2.8 2.3 2.5 2.5 2.8
漏电流 7 5%Uc 1mA
μ
A ≤ 20
响应时间 ns ≤ 25
波形
μ
s 8 / 20
产品结构 插拔式
保护等级 一级保护
极数 1P,2P,3P,4P,1P+ N,3P+ N
工作状态指示窗口 有 ( 绿色：正常；红色：故障 )
接线端子接线能力 铜导线最小 4mm
2
, 最大：单股 36mm
2
, 多股：25mm
2
符合标准 IEC61643 -1 GB18802.1
可选附件 有 ( YX 遥信 )
附件
遥信 YX
额定工作电压 Ue 125V
额定工作电流 Ie 1A
触点 一个常开触点 , 一个常闭触点
功能 当 SPD 模块失效脱离后 , 常开触点将闭合 , 常闭触点将断开 , 送出故障信息
产品型号 CDY9-15A CDY9-20 CDY9-40 CDY9-65
标称放电电流 In
kA
20 10 20 30
最大放电电流 Imax
kA
15（冲击电流） 20 40 65
最大允许后备保险丝强度
A gL
50A 50 100 125
最大持续工作电压 Uc
V 275 340 385 440 275 340 385 440 275 340 385 440 275 340 385 440
保护水平 Up
kV 1.7 1.8 2.0 2.2 1.3 1.5 1.6 1.8 1.5 1.8 1.8 2.0 1.6 1.9 2.0 2.2
保护等级
μ
s
Ⅰ级保护 + Ⅱ级保护 Ⅱ级保护
波形
μ
s
8/20 与 10/350 8 / 20
漏电流 7 5%Uc 1mA
μ
A
≤ 20
响应时间
ns
≤ 25
产品结构 插拔式
保护方式 进线保护
极数 1P,2P,3P,4P,1P+ N,3P+ N
工作状态指示窗口 有 ( 绿色：正常；红色：故障 )
接线端子接线能力 铜导线最小 4mm
2
, 最大：单股 36mm
2
, 多股：25mm
2
符合标准 IEC61643 -1 GB18802.1
可选附件 有 ( YX 遥信 )
安装 模块化结构，可方便地安装在 DIN 标准导轨上；额定扭矩：3.5N*M
防护等级 IP20
功能和特性
CDY9 浪涌保护器
接线图
L
N
F2
F1
L
N
PE
F2
F1
L1
L2
PE
PE
F2
F1
L3
N
L1
L2
L3
N
PE
L
N
PE
L
N
PE
PE
L2
L3
PEN
F2
F1
PE
L1
L2
L3
PEN
L1
L2
L3
PE
F2
F1
PE
L1
N
N L
L L L
N L LL
N
L
PE
N
LL L
PE
TN- S系统安装示意图 TT系统安装示意图
L2
L3
PE
L1
N
接线图
L
N
F2
F1
L
N
PE
F2
F1
L1
L2
PE
PE
F2
F1
L3
N
L1
L2
L3
N
PE
L
N
PE
L
N
PE
PE
L2
L3
PEN
F2
F1
PE
L1
L2
L3
PEN
L1
L2
L3
PE
F2
F1
PE
L1
N
N L
L L L
N L LL
N
L
PE
N
LL L
PE
TN- S系统安装示意图 TT系统安装示意图
L2
L3
PE
L1
N
接线图
L
N
F2
F1
L
N
PE
F2
F1
L1
L2
PE
PE
F2
F1
L3
N
L1
L2
L3
N
PE
L
N
PE
L
N
PE
PE
L2
L3
PEN
F2
F1
PE
L1
L2
L3
PEN
L1
L2
L3
PE
F2
F1
PE
L1
N
N L
L L L
N L LL
N
L
PE
N
LL L
PE
TN- S系统安装示意图 TT系统安装示意图
L2
L3
PE
L1
N
接线图
L
N
F2
F1
L
N
PE
F2
F1
L1
L2
PE
PE
F2
F1
L3
N
L1
L2
L3
N
PE
L
N
PE
L
N
PE
PE
L2
L3
PEN
F2
F1
PE
L1
L2
L3
PEN
L1
L2
L3
PE
F2
F1
PE
L1
N
N L
L L L
N L LL
N
L
PE
N
LL L
PE
TN- S系统安装示意图 TT系统安装示意图
L2
L3
PE
L1
N
TN-S 供电系统
IT 供电系统
152
151

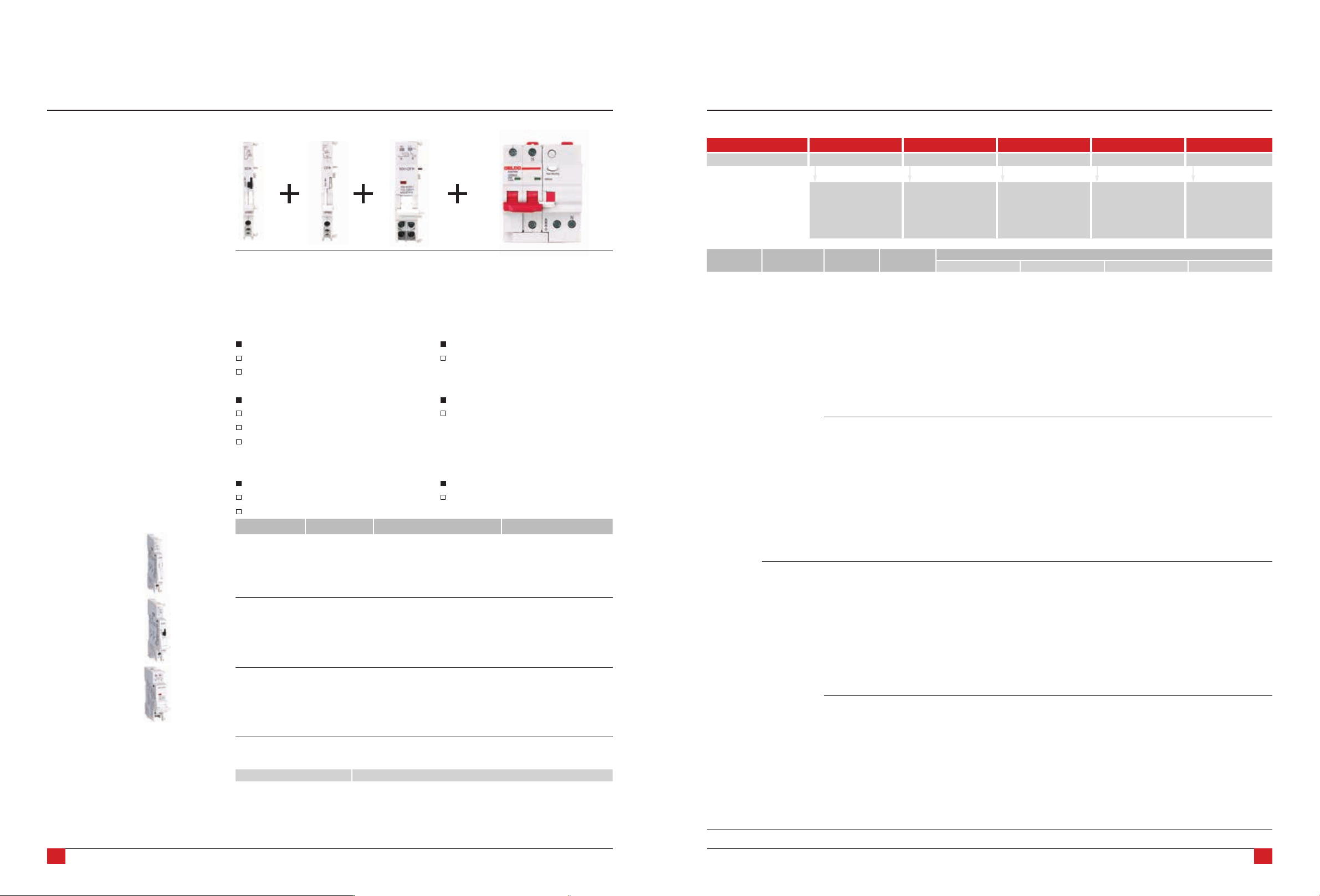

功能和特性
附件功能与特性
附件拼装图
功能
附件拼装说明
无需工具，直接卡装在断路器左侧即可
每台断路器最多拼装 3 个指示附件（OF 或 SD）
远程指示附件
OF 辅助触头
指示断路器的分、合状态
辅助触头的基本形式：一常开、一常闭
SD 报警触头
断路器故障脱扣时发出信号
前面板上有机械指示，可指示故障脱扣
辅助触头的基本形式：一常开、一常闭
脱扣附件
MX+OF 分励脱扣器
当得到信号后，触发与之拼装的断路器脱扣
指示断路器的分、合状态
产品名称 宽度（mm） 电压 订货号
OF 9 OF963
SD 9 SD963
MX+OF 18 AC 12/24V DC 12/24V MXOF96324
AC 48V DC 48V MXOF96348
AC 100-415V DC 110-130V MXOF963415
辅助触点额定电流
过压脱扣器 (CDB9MV)
当电压
＞
280
±
14V 时，脱扣器动作
欠压脱扣器 (CDB9MN)
当电压
＜
160
±
8V 时，脱扣器动作
过欠压脱扣器 (CDB9MVMN)
当电压
＞
280
±
14V 或当电压
＜
160
±
8V 时，
脱扣器动作
电压（ V AC 或 DC） 额定电流（A）
415V AC 3
≤ 240V AC 6
130V DC 1
≤ 48V DC 2
≤ 24V DC 6
CDB9-63 小型断路器
产品名称 分断能力 壳架等级 极数 脱扣类型 额定电流
CDB9 N 63 2 C 16
N: 6kA
H: 10kA
63A 1: 1P
2: 2P
3: 3P
4: 4P
B: B型
C: C型
D: D型
1: 1A
2: 2A
…
63: 63A
80: 80A
CDB9 分断能力 脱扣类型 额定电流 极数
1P 2P 3P 4P
N C 1 CDB9N631C1 CDB9N632C1 CDB9N633C1 CDB9N634C1
2 CDB9N631C2 CDB9N632C2 CDB9N633C2 CDB9N634C2
4 CDB9N631C4 CDB9N632C4 CDB9N633C4 CDB9N634C4
6 CDB9N631C6 CDB9N632C6 CDB9N633C6 CDB9N634C6
10 CDB9N631C10 CDB9N632C10 CDB9N633C10 CDB9N634C10
16 CDB9N631C16 CDB9N632C16 CDB9N633C16 CDB9N634C16
20 CDB9N631C20 CDB9N632C20 CDB9N633C20 CDB9N634C20
25 CDB9N631C25 CDB9N632C25 CDB9N633C25 CDB9N634C25
32 CDB9N631C32 CDB9N632C32 CDB9N633C32 CDB9N634C32
40 CDB9N631C40 CDB9N632C40 CDB9N633C40 CDB9N634C40
50 CDB9N631C50 CDB9N632C50 CDB9N633C50 CDB9N634C50
63 CDB9N631C63 CDB9N632C63 CDB9N633C63 CDB9N634C63
80 CDB9N801C80 CDB9N802C80 CDB9N803C80 CDB9N804C80
D 1 CDB9N631D1 CDB9N632D1 CDB9N633D1 CDB9N634D1
2 CDB9N631D2 CDB9N632D2 CDB9N633D2 CDB9N634D2
4 CDB9N631D4 CDB9N632D4 CDB9N633D4 CDB9N634D4
6 CDB9N631D6 CDB9N632D6 CDB9N633D6 CDB9N634D6
10 CDB9N631D10 CDB9N632D10 CDB9N633D10 CDB9N634D10
16 CDB9N631D16 CDB9N632D16 CDB9N633D16 CDB9N634D16
20 CDB9N631D20 CDB9N632D20 CDB9N633D20 CDB9N634D20
25 CDB9N631D25 CDB9N632D25 CDB9N633D25 CDB9N634D25
32 CDB9N631D32 CDB9N632D32 CDB9N633D32 CDB9N634D32
40 CDB9N631D40 CDB9N632D40 CDB9N633D40 CDB9N634D40
50 CDB9N631D50 CDB9N632D50 CDB9N633D50 CDB9N634D50
63 CDB9N631D63 CDB9N632D63 CDB9N633D63 CDB9N634D63
80 CDB9N801D63 CDB9N802D63 CDB9N803D63 CDB9N804D63
H C 1 CDB9H631C1 CDB9H632C1 CDB9H633C1 CDB9H634C1
2 CDB9H631C2 CDB9H632C2 CDB9H633C2 CDB9H634C2
4 CDB9H631C4 CDB9H632C4 CDB9H633C4 CDB9H634C4
6 CDB9H631C6 CDB9H632C6 CDB9H633C6 CDB9H634C6
10 CDB9H631C10 CDB9H632C10 CDB9H633C10 CDB9H634C10
16 CDB9H631C16 CDB9H632C16 CDB9H633C16 CDB9H634C16
20 CDB9H631C20 CDB9H632C20 CDB9H633C20 CDB9H634C20
25 CDB9H631C25 CDB9H632C25 CDB9H633C25 CDB9H634C25
32 CDB9H631C32 CDB9H632C32 CDB9H633C32 CDB9H634C32
40 CDB9H631C40 CDB9H632C40 CDB9H633C40 CDB9H634C40
50 CDB9H631C50 CDB9H632C50 CDB9H633C50 CDB9H634C50
63 CDB9H631C63 CDB9H632C63 CDB9H633C63 CDB9H634C63
D 1 CDB9H631D1 CDB9H632D1 CDB9H633D1 CDB9H634D1
2 CDB9H631D2 CDB9H632D2 CDB9H633D2 CDB9H634D2
4 CDB9H631D4 CDB9H632D4 CDB9H633D4 CDB9H634D4
6 CDB9H631D6 CDB9H632D6 CDB9H633D6 CDB9H634D6
10 CDB9H631D10 CDB9H632D10 CDB9H633D10 CDB9H634D10
16 CDB9H631D16 CDB9H632D16 CDB9H633D16 CDB9H634D16
20 CDB9H631D20 CDB9H632D20 CDB9H633D20 CDB9H634D20
25 CDB9H631D25 CDB9H632D25 CDB9H633D25 CDB9H634D25
32 CDB9H631D32 CDB9H632D32 CDB9H633D32 CDB9H634D32
40 CDB9H631D40 CDB9H632D40 CDB9H633D40 CDB9H634D40
50 CDB9H631D50 CDB9H632D50 CDB9H633D50 CDB9H634D50
63 CDB9H631D63 CDB9H632D63 CDB9H633D63 CDB9H634D63
注：B 曲线需定制
选型
选型规则及订货号
