134 133 产品简介 产品一览 产品简介 产品一览 产品系列 上市时间 产品名称 符合标准 额定电压 (V) 额定电流 (A) 分断能力 (kA ） 功能 极数 脱扣特性 机械寿命 接线能力 电气附件 CDB63-80 系列 2012 CDB9N IEC60898/GB10963 AC 230/400 63-80 6 过载保护 短路保护 控制 隔离 1P 2P 3P 4P B/C/D 20000 1-32A:25mm 2 40-80…
132
131
产品简介
概述
产品简介
概述
系列介绍
德力西电气生产的低压断路器产品在国内具有广泛的影响
CDB9 系列低压终端电气产品，代表了当今国内低压终端配电的最高水平
CDB9 系列低压终端电气产品，可以广泛应用于工业，民用住宅，商业建筑等领域，
对所在电路进行短路保护，过载保护，漏电保护；同时还能起到隔离及控制作用
产品外观介绍
左视图
触头位置状态视窗指示
绿色；表示触头断开
状态位置
红色：表示触头闭合
状态位置
操作手柄
安装孔，用于安装
电气附件
正视图
右视图
热塑外壳
强抗冲击性
可回收
有弹性
自熄性
脱扣曲线和额定电流
分断能力和限流等级
触头位置状态手柄指示
"I-ON" 表示触头闭合状态位置
"O-OFF" 表示触头断开状态位置
紧固螺钉
接线扭矩指示
安装孔，用于
安装漏电模块
安装孔，用于
安装漏电模块
拨线指示
顶视图
工作频率
额定电压
符合标准
双稳态锁定夹
隧道式接线端子
CCC 认证标志
接线图
134
133
产品简介
产品一览
产品简介
产品一览
产品系列 上市时间 产品名称 符合标准 额定电压 (V) 额定电流 (A) 分断能力 (kA） 功能 极数 脱扣特性 机械寿命 接线能力 电气附件
CDB63-80 系列 2012 CDB9N IEC60898/GB10963 AC 230/400 63-80 6 过载保护
短路保护
控制
隔离
1P
2P
3P
4P
B/C/D 20000 1-32A:25mm
2
40-80A:35mm
2
OF,SD,MX+OF
2012 CDB9H IEC60898/GB10963 AC 230/400 1-63 10 过载保护
短路保护
控制
隔离
1P
2P
3P
4P
B/C/D 20000 1-32A:25mm
2
40-63A:35mm
2
OF,SD,MX+OF
2012 CDB9S IEC60898/GB10963 AC 230/400 6-80 6/10 预付费电表专用断路器 1P+N
3P+N
C 20000 10-32A:25mm
2
40-80A:35mm
2
OF,SD,MX+OF
2012 CDB9GQ IEC60898/GB10963 AC 230/400 6-63 10 过载保护
短路保护
控制
隔离
过欠压保护
1P+N C 20000 6-32A:25mm
2
40-63A:35mm
2
OF,SD,MX+OF
2013 CDB9Z IEC60898-2/GB10963.2 DC 125/250/500 1-63 6/10 过载保护
短路保护
控制
隔离
1P
2P
B/C 20000 1-32A:25mm
2
40-63A:35mm
2
OF,SD,MX+OF
CDB9-125 系列 2014 CDB9 IEC60898/GB10963 AC 230/400 63-125 10 过载保护
短路保护
控制
隔离
1P
2P
3P
4P
C/D 20000 50mm
2
DPN 系列 2013 CDB9Pa IEC60898/GB10963 AC 230 6-40 4.5 过载保护
短路保护
控制
隔离
1P+N C 20000 16mm
2
OF,SD,MX+OF
2013 CDB9PN IEC60898/GB10963 AC 230 6-40 6 过载保护
短路保护
控制
隔离
1P+N C 20000 16mm
2
OF,SD,MX+OF
CDB9-63 系列
剩余漏电保护断路器
2012 CDB9LE IEC61009/GB16917 AC 230/400 6-63 6 过载保护
短路保护
控制
隔离
漏电保护
1P+N
2P
3P
3P+N
4P
C/D 20000 6-32A:25mm
2
40-63A:35mm
2
OF,SD,MX+OF
DPN 系列
剩余漏电保护断路器
2013 CDB9PLEa IEC61009/GB16917 AC 230 6-40 4.5 过载保护
短路保护
控制
隔离
漏电保护
1P+N C 20000 16mm
2
OF,SD,MX+OF
2013 CDB9PLEN IEC61009/GB16917 AC 230 6-40 6 过载保护
短路保护
控制
隔离
漏电保护
1P+N C 20000 16mm
2
OF,SD,MX+OF
CDG9 系列 2012 CDG9 IEC60947-3/GB14048.3 AC 230/400 32-125 - 控制
隔离
1P
2P
3P
4P
- 50000 50mm
2
-
大电流漏电保护
断路器
2015 CDB9LE-125 GB14048.2 1P+N,2P：
230AC
3P,3P+N,4P:
400AC
63-125 10 短路保护
过载保护
隔离功能
漏电保护功能
过压保护功能
1P+N
2P
3P
3P+N
4P
C/D 8500 50mm
2
-
136
135
额定电流 1，2，4，6，10，16，20，25，32，40，50，63，80A
额定工作电压 230/400V AC
极数 1/2/3/4P
最大工作电压 440 V AC
分断能力 6 /10kA
冲击耐受电压 6 kV
限流等级 3
隔离功能 切实分断指示
快速闭合 保证冲击性负载的可靠工作，延长断路器的电气寿命
机械寿命 20000 次
电气寿命 10000 次
环境 : 使用环境温度 : -30
°
C 至 +70
°
C
抗湿热性 : 2 类 ( 温度 55
°
C 时，相对湿度 95%)
参考重量 ( 克 )
类型 1P 2P 3P 4P
重量 121 242 363 484
接线 隧道式接线端子
可采用上进线下出线方式或下进线上出线方式且无需降容
端子接线面积
32A 及以下，适用于 25 mm
2
及以下导线
63 ～ 80A，适用于 35 mm
2
及以下导线
安装 模块化结构，可方便地安装在 DIN 标准导轨上
上下锁定夹，安装更方便
可垂直、水平或背部安装，特性不受影响
额定扭矩
32A 及以下：2.5Nm
63-80A：3.5Nm
附件 OF 辅助触头，SD 报警触头，MX+OF 分励脱扣器，过、欠压脱扣器
符合标准 IEC/EN 60898-1,GB10963.1
符合认证 CCC、KEMA、CE、CB、RoSH
脱扣特性
B 型曲线
保护短路电流较小的负载（如电源、长电缆等）
脱扣特性 : 瞬时脱扣范围 (3 ～ 5) In
C 型曲线
保护常规负载和配电线缆
脱扣特性 : 瞬时脱扣范围 (5 ～ 10) In
D 型曲线
保护起动电流大的冲击性负荷
脱扣特性 : 瞬时脱扣范围 (10 ～ 14) In
短路保护
过载保护
控制
隔离
CDB9 断路器适用于工业、民用建筑、能源及基础设施等领域低压终端配电。

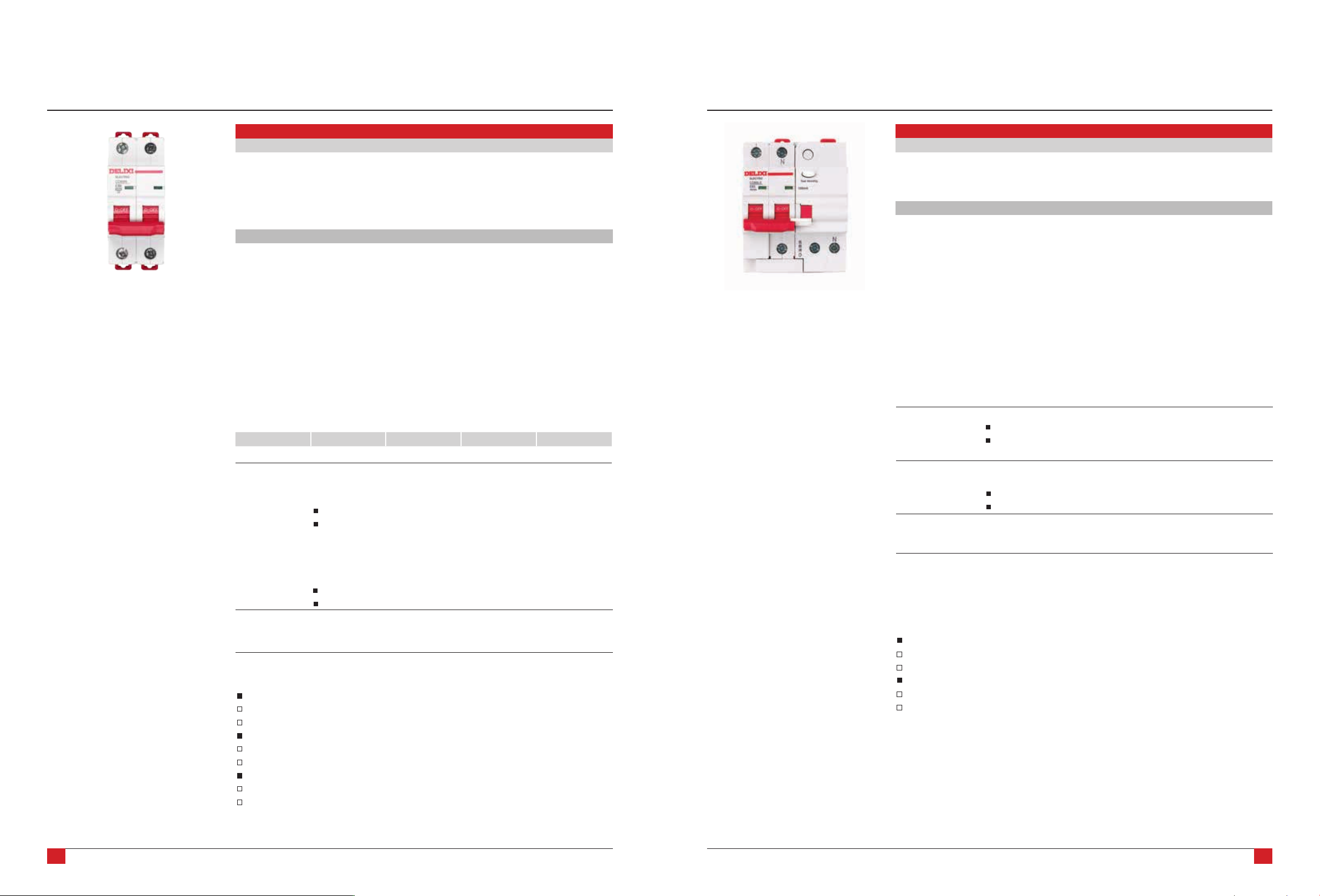

CDB9 标准断路器
CDB9 断路器具有以下功能：
主要参数
功能和特性
CDB9 标准断路器
CDB9LE 漏电保护断路器
CDB9LE 漏电保护断路器具有以下功能：
额定电流 6，10，16，20，25，32，40，50，63A
额定电压 230/400V AC
极数 1P+N/2P/3P/3P+N/4P
分断能力 6kA / 10kA
漏电保护类型 AC 型
额定剩余动作电流 30mA、100mA、300mA
机械寿命 20000 次
电气寿命 10000 次
脱扣指示 漏电模块操作手柄上有红色剩余电流动作脱扣指示
手动控制 手柄允许两种复位模式
断路器和剩余电流动作装置同时复位
断路器和剩余电流动作装置分别复位，剩余电流动作
防止暂态过电压 ( 闪电、电网操作等 ) 引起的误动作
接线 隧道式接线端子，默认：上进线；带“”：上、下进线
端子接线面积
32A 及以下，适用于 25 mm
2
及以下导线
40，50，63 A，适用于 35 mm
2
及以下导线
安装 模块化结构，可方便地安装在 DIN 标准导轨上
上下锁定夹，安装更方便
额定扭矩
32A 及以下，2.5Nm
40，50，63 A，3.5Nm
附件 OF 辅助触头，SD 报警触头，MX+OF 分励脱扣器，过、欠压脱扣器
符合标准 IEC/EN 61009-1,GB16917.1
符合认证 CCC
对突然施加或缓慢上升的剩余正弦交流电流能确保脱扣
CDB9LE 为预拼装式剩余电流动作保护断路器，最大限度地避免了误拼装剩余电
流动作附件的风险。
脱扣特性
C 型曲线
保护常规负载和配电线缆
脱扣特性 : 瞬时脱扣范围 (5 ～ 10) In
D 型曲线
保护起动电流大的冲击性负荷
脱扣特性：瞬时脱扣范围（10 ～ 14）In
主要参数
漏电保护
短路保护
过载保护
功能和特性
CDB9LE 漏电保护断路器
