140 139 过载保护 短路保护 隔离 接受 IC 卡电能表的信号切断电路 额定电流 6,10, 16, 20, 25, 32, 40, 50, 63, 80 A 极数 1P+N/3P+N 额定工作电压 1P+N 230V 3P+N 400V 频率 50Hz 工作电压范围 （ 65% ～ 120% ） Un 分断能力 (6-63)A 10kA 80A 6kA 脱扣曲线 C 延时动作时间（智能分励脱扣时间） 0.5s ～ 2s 复位时间…
138
137
额定电流 32，63，100，125A
额定工作电压 230/400V AC
隔离功能 手柄带指示条码，切实分断指示
机械寿命 50000 次
电气寿命 使用类别：AC22 cos
φ
=0.6
32A：30000 次
63A：20000 次
100A：10000 次
125A：2500 次
冲击耐受电压 6kV
使用类别 AC-22A
额定短时耐受电流 20In，1 秒
环境 使用环境温度：-30
°
C ～ 70
°
C
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
接线 隧道式接线端子
适用于 50 mm
2
及以下导线
安装 模块化结构，可方便地安装在 DIN 标准导轨上
上下锁定夹，安装更方便
额定扭矩：3.5Nm
符合标准：IEC/EN 60947-3,GB14048.3
符合认证：CCC TUV CB
CDG9 隔离开关
CDG9 隔离开关具有以下功能：
隔离
带负荷分断和接通线路
主要参数
功能和特性
CDG9 隔离开关
功能和特性
CDG9Z 直流隔离开关
额定电流 20，25，32，40，50，63A
额定工作电压 DC250，500，750，1000V
极数 1P，2P，3P，4P
隔离功能 手柄带指示条码，切实分断指示
机械寿命 50000 次
电气寿命 使用类别：AC22 cos
φ
=0.6
20-32A：30000 次
40-63A：20000 次
冲击耐受电压 6kV
使用类别 DC-22A
额定短时耐受电流 12In，1 秒
短路接通能力 20In，0.1 秒
环境 使用环境温度：-30
°
C ～ 70
°
C
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
接线 隧道式接线端子
适用于 50 mm
2
及以下导线
安装 模块化结构，可方便地安装在 DIN 标准导轨上
上下锁定夹，安装更方便
额定扭矩：3.5Nm
符合标准：IEC/EN 60947-3,GB14048.3
符合认证：CCC TUV CB
CDG9Z 直流隔离开关
CDG9Z 直流隔离开关具有以下功能：
隔离
带负荷分断和接通线路
主要参数
140
139
过载保护
短路保护
隔离
接受 IC 卡电能表的信号切断电路
额定电流 6,10, 16, 20, 25, 32, 40, 50, 63, 80 A
极数 1P+N/3P+N
额定工作电压 1P+N 230V
3P+N 400V
频率 50Hz
工作电压范围 （65% ～ 120%）Un
分断能力 (6-63)A 10kA
80A 6kA
脱扣曲线 C
延时动作时间（智能分励脱扣时间） 0.5s ～ 2s
复位时间 <30s
机械寿命 20000 次
电气寿命 10000 次
限流等级 3
冲击耐受电压 6kV
环境 使用环境温度：-25
°
C ～ 70
°
C
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
接线 隧道式接线端子
端子接线面积
6-32A，适用于 25 mm
2
及以下导线
40-80A，适用于 35 mm
2
及以下导线
安装 上下锁定夹，安装更方便
额定扭矩
10-32A： 2.5Nm
40-80A： 3.5Nm
信号连接导线
信号线位于断路器底部
独立信号线，截面积 0.3mm²，长度 300mm，可根据客户需求定制长度
符合标准：GB10963.1,IEC60898-1
符合认证：CCC
脱扣特性
C 型曲线
保护常规负载和配电线缆
脱扣特性 : 瞬时脱扣范围 (5 ～ 10) In

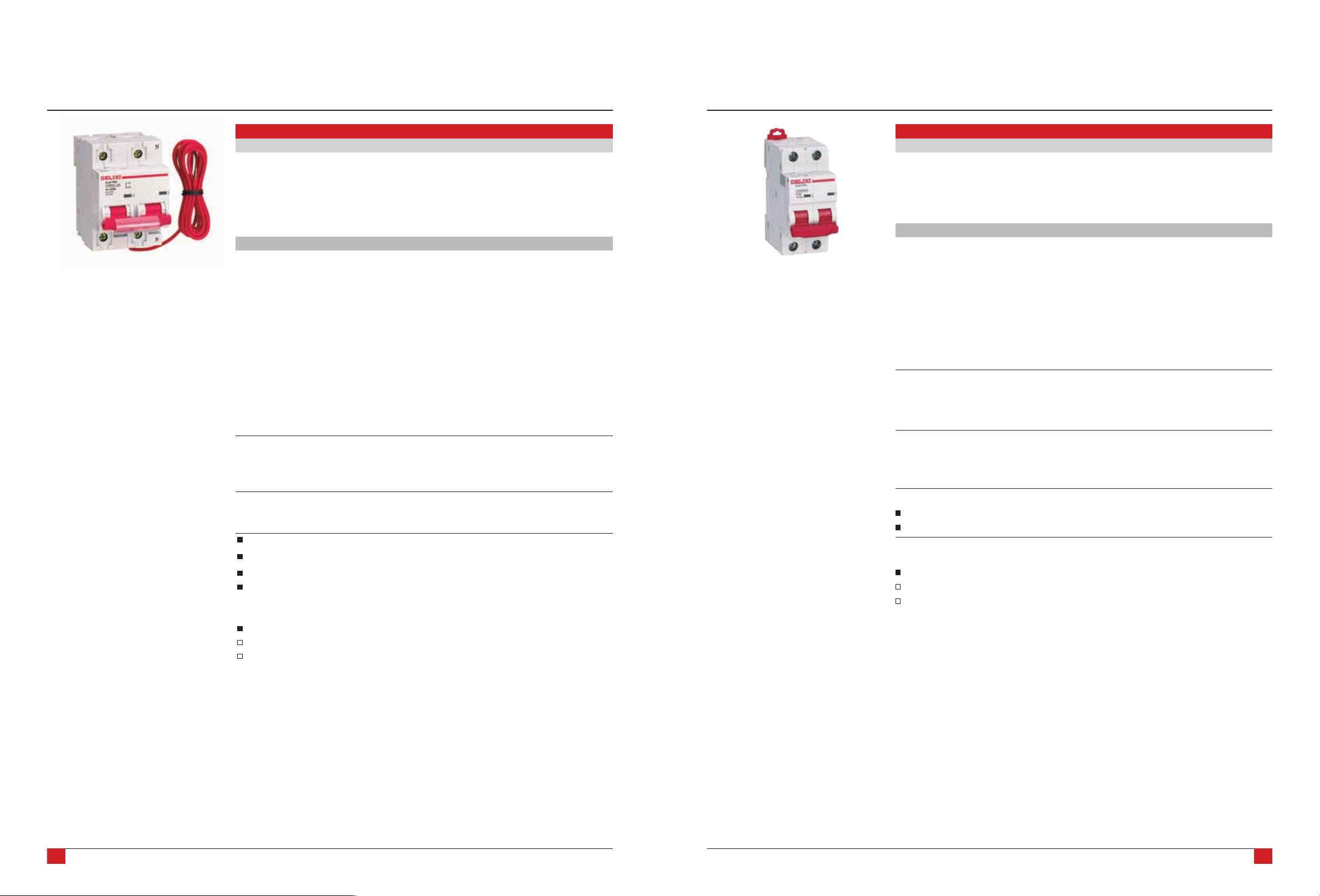

CDB9S 预付费电表专用小型断路器
CDB9S 预付费电表专用断路器具有以下功能：
主要参数
功能和特性
CDB9S 预付费电表专用断路器
功能和特性
CDB9NS-80 预付费电表专用小型断路器
CDB9NS-80 预付费电表专用小型断路器
CDB9NS-80 预付费电表专用断路器具有以下功能：
短路保护
过载保护
控制
隔离
功能 接受 IC 卡电能表的信号切断电路 , 可选反馈功能
（可将开关的分合状态反馈至电表）
主要参数
额定电流 In 6-80A
壳架等级 63,80A
极数 Pole 1P+N/3P+N
脱扣曲线 C
额定工作电压 Ue 1P+N 230V
3P+N 400V
工作电压范围 65%-120%
频率 50Hz
冲击耐受电压 Uimp 6kV
延时动作时间（智能分励脱扣时间） 0.5s ～ 4s
复位时间 30s
分断能力 6kA
机械寿命 10000 次
电气寿命 4000 次
环境 工作温度：-30
°
C ～
60
°
C
海拔：不超过 2000M
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
无显著振动和冲击的地方
接线 50mm² 及以下
安装 模块化结构，可方便地安装在 DIN 标准导轨上
额定扭矩：3.5N
防护等级：IP20
附件：OF/SD 安装在断路器左边，MX+OF 安装在断路器右边
符合标准：GB10963.1
符合认证：CCC
控制信号线在开关底部（CDB9NS)
控制信号线在开关上部 , 反馈线位于底部（CDB9NSGW)
信号线：0.3mm
2
，线长 300mm，可定制
脱扣特性
C 型曲线
保护常规负载和配电线缆
脱扣特性 : 瞬时脱扣范围 (5 ～ 10) In
142
141
CDB9S-125 预付费电表专用小型断路器
CDB9S-125 预付费电表专用小型断路器具有以下功能：
短路保护
过载保护
控制
隔离
接受 IC 卡电能表的信号切断电路
主要参数
功能和特性
CDB9S-125 预付费电表专用小型断路器
额定电流 In 63,80,100,125A
壳架等级 125A
极数 Pole 1P+N/3P+N
脱扣曲线 C
额定工作电压 Ue 1P+N 230V
3P+N 400V
频率 50Hz
冲击耐受电压 Uimp 6kV
延时动作时间（智能分励脱扣时间） 0.5s ～ 2s
复位时间 30s
分断能力 6kA
机械寿命 10000 次
电气寿命 4000 次
环境 工作温度：-30
°
C ～ 60
°
C
海拔：不超过 2000M
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
无显著振动和冲击的地方
接线 50mm² 及以下
安装 模块化结构，可方便地安装在 DIN 标准导轨上
额定扭矩：3.5N
防护等级：IP20
附件：OF/SD 安装在断路器左边，MX+OF 安装在断路器右边
符合标准：GB10963.1
符合认证：CCC
脱扣特性
C 型曲线
保护常规负载和配电线缆
脱扣特性 : 瞬时脱扣范围 (5 ～ 10) In
过载保护
过压保护
欠压保护
控制
额定电流 6,10,16,20,25,32,40,50,63A
额定电压 230V AC
极数 1P+N
分断能力 10KA
欠压保护 Un (35%~70%)Ue
过压保护 Un 280V(
±
5%)
机械寿命 20000 次
电气寿命 10000 次
接线 隧道式接线端子
端子接线面积
32A 及以下，适用于 25 mm² 及以下导线
40 ～ 63A，适用于 35 mm² 及以下导线
安装 模块化结构，可方便地安装在 DIN 标准导轨上
上下锁定夹，安装更方便
额定扭矩
32A 及以下：2.5Nm
40-63A：3.5Nm
附件 OF 辅助触头，SD 报警触头，MX+OF 分励脱扣器
符合标准 IEC60898-1 GB10963.1
符合认证 CCC
脱扣特性
C 曲线
保护常规负载和配电电缆
脱扣特性：瞬时脱扣范围（5~10）In
CDB9GQ 过欠压保护小型断路器
CDB9GQ 过欠压保护小型断路器具有以下功能：
主要参数
功能和特性
CDB9GQ 过欠压保护小型断路器
