142 141 CDB9S-125 预付费电表专用小型断路器 CDB9S-125 预付费电表专用小型断路器具有以下功能： 短路保护 过载保护 控制 隔离 接受 IC 卡电能表的信号切断电路 主要参数 功能和特性 CDB9S-125 预付费电表专用小型断路器 额定电流 In 63,80,100,125A 壳架等级 125A 极数 Pole 1P+N/3P+N 脱扣曲线 C 额定工作电压 Ue 1P+N 230V 3P+N 400V 频率 …

100%1 / 26
140
139
过载保护
短路保护
隔离
接受 IC 卡电能表的信号切断电路
额定电流 6,10, 16, 20, 25, 32, 40, 50, 63, 80 A
极数 1P+N/3P+N
额定工作电压 1P+N 230V
3P+N 400V
频率 50Hz
工作电压范围 （65% ～ 120%）Un
分断能力 (6-63)A 10kA
80A 6kA
脱扣曲线 C
延时动作时间（智能分励脱扣时间） 0.5s ～ 2s
复位时间 <30s
机械寿命 20000 次
电气寿命 10000 次
限流等级 3
冲击耐受电压 6kV
环境 使用环境温度：-25
°
C ～ 70
°
C
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
接线 隧道式接线端子
端子接线面积
6-32A，适用于 25 mm
2
及以下导线
40-80A，适用于 35 mm
2
及以下导线
安装 上下锁定夹，安装更方便
额定扭矩
10-32A： 2.5Nm
40-80A： 3.5Nm
信号连接导线
信号线位于断路器底部
独立信号线，截面积 0.3mm²，长度 300mm，可根据客户需求定制长度
符合标准：GB10963.1,IEC60898-1
符合认证：CCC
脱扣特性
C 型曲线
保护常规负载和配电线缆
脱扣特性 : 瞬时脱扣范围 (5 ～ 10) In
CDB9S 预付费电表专用小型断路器
CDB9S 预付费电表专用断路器具有以下功能：
主要参数
功能和特性
CDB9S 预付费电表专用断路器
功能和特性
CDB9NS-80 预付费电表专用小型断路器
CDB9NS-80 预付费电表专用小型断路器
CDB9NS-80 预付费电表专用断路器具有以下功能：
短路保护
过载保护
控制
隔离
功能 接受 IC 卡电能表的信号切断电路 , 可选反馈功能
（可将开关的分合状态反馈至电表）
主要参数
额定电流 In 6-80A
壳架等级 63,80A
极数 Pole 1P+N/3P+N
脱扣曲线 C
额定工作电压 Ue 1P+N 230V
3P+N 400V
工作电压范围 65%-120%
频率 50Hz
冲击耐受电压 Uimp 6kV
延时动作时间（智能分励脱扣时间） 0.5s ～ 4s
复位时间 30s
分断能力 6kA
机械寿命 10000 次
电气寿命 4000 次
环境 工作温度：-30
°
C ～
60
°
C
海拔：不超过 2000M
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
无显著振动和冲击的地方
接线 50mm² 及以下
安装 模块化结构，可方便地安装在 DIN 标准导轨上
额定扭矩：3.5N
防护等级：IP20
附件：OF/SD 安装在断路器左边，MX+OF 安装在断路器右边
符合标准：GB10963.1
符合认证：CCC
控制信号线在开关底部（CDB9NS)
控制信号线在开关上部 , 反馈线位于底部（CDB9NSGW)
信号线：0.3mm
2
，线长 300mm，可定制
脱扣特性
C 型曲线
保护常规负载和配电线缆
脱扣特性 : 瞬时脱扣范围 (5 ～ 10) In
142
141
CDB9S-125 预付费电表专用小型断路器
CDB9S-125 预付费电表专用小型断路器具有以下功能：
短路保护
过载保护
控制
隔离
接受 IC 卡电能表的信号切断电路
主要参数
功能和特性
CDB9S-125 预付费电表专用小型断路器
额定电流 In 63,80,100,125A
壳架等级 125A
极数 Pole 1P+N/3P+N
脱扣曲线 C
额定工作电压 Ue 1P+N 230V
3P+N 400V
频率 50Hz
冲击耐受电压 Uimp 6kV
延时动作时间（智能分励脱扣时间） 0.5s ～ 2s
复位时间 30s
分断能力 6kA
机械寿命 10000 次
电气寿命 4000 次
环境 工作温度：-30
°
C ～ 60
°
C
海拔：不超过 2000M
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
无显著振动和冲击的地方
接线 50mm² 及以下
安装 模块化结构，可方便地安装在 DIN 标准导轨上
额定扭矩：3.5N
防护等级：IP20
附件：OF/SD 安装在断路器左边，MX+OF 安装在断路器右边
符合标准：GB10963.1
符合认证：CCC
脱扣特性
C 型曲线
保护常规负载和配电线缆
脱扣特性 : 瞬时脱扣范围 (5 ～ 10) In
过载保护
过压保护
欠压保护
控制
额定电流 6,10,16,20,25,32,40,50,63A
额定电压 230V AC
极数 1P+N
分断能力 10KA
欠压保护 Un (35%~70%)Ue
过压保护 Un 280V(
±
5%)
机械寿命 20000 次
电气寿命 10000 次
接线 隧道式接线端子
端子接线面积
32A 及以下，适用于 25 mm² 及以下导线
40 ～ 63A，适用于 35 mm² 及以下导线
安装 模块化结构，可方便地安装在 DIN 标准导轨上
上下锁定夹，安装更方便
额定扭矩
32A 及以下：2.5Nm
40-63A：3.5Nm
附件 OF 辅助触头，SD 报警触头，MX+OF 分励脱扣器
符合标准 IEC60898-1 GB10963.1
符合认证 CCC
脱扣特性
C 曲线
保护常规负载和配电电缆
脱扣特性：瞬时脱扣范围（5~10）In
CDB9GQ 过欠压保护小型断路器
CDB9GQ 过欠压保护小型断路器具有以下功能：
主要参数
功能和特性
CDB9GQ 过欠压保护小型断路器
144
143
过载保护
短路保护
控制
隔离
适用于民用建筑 / 基础设施
额定电流 6、10、16、20、25、32、40A
壳架等级 40A
极数 1P+N
额定工作电压 230V
分断能力 4.5/6kA
频率 50/60HZ
隔离功能 切实分断指示
快速闭合 保证冲击性负载的可靠工作，延长断路器的电气寿命
机械寿命 20000 次
电气寿命 4000 次
环境 工作温度：-30
°
C ～ 70
°
C
提供降容系数表
海拔：不超过 2000M
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
无显著振动和冲击的地方
接线 隧道式接线端子
上下接线方式
适用于 16mm² 及以下导线
安装 模块化结构，可方便地安装在 DIN 标准导轨上
上下锁定夹，安装更方便
额定扭矩：1.5N
防护等级： IP20
附件： OF 辅助触头，SD 报警触头，MX+OF 分励脱扣器，过、欠压脱扣器
符合标准：GB 10963.1，IEC/EN60898-1
符合认证：CCC、CE、CB、TUV
脱扣特性
C 型曲线
保护常规负载和配电线缆
脱扣特性 : 瞬时脱扣范围 (5 ～ 10) In

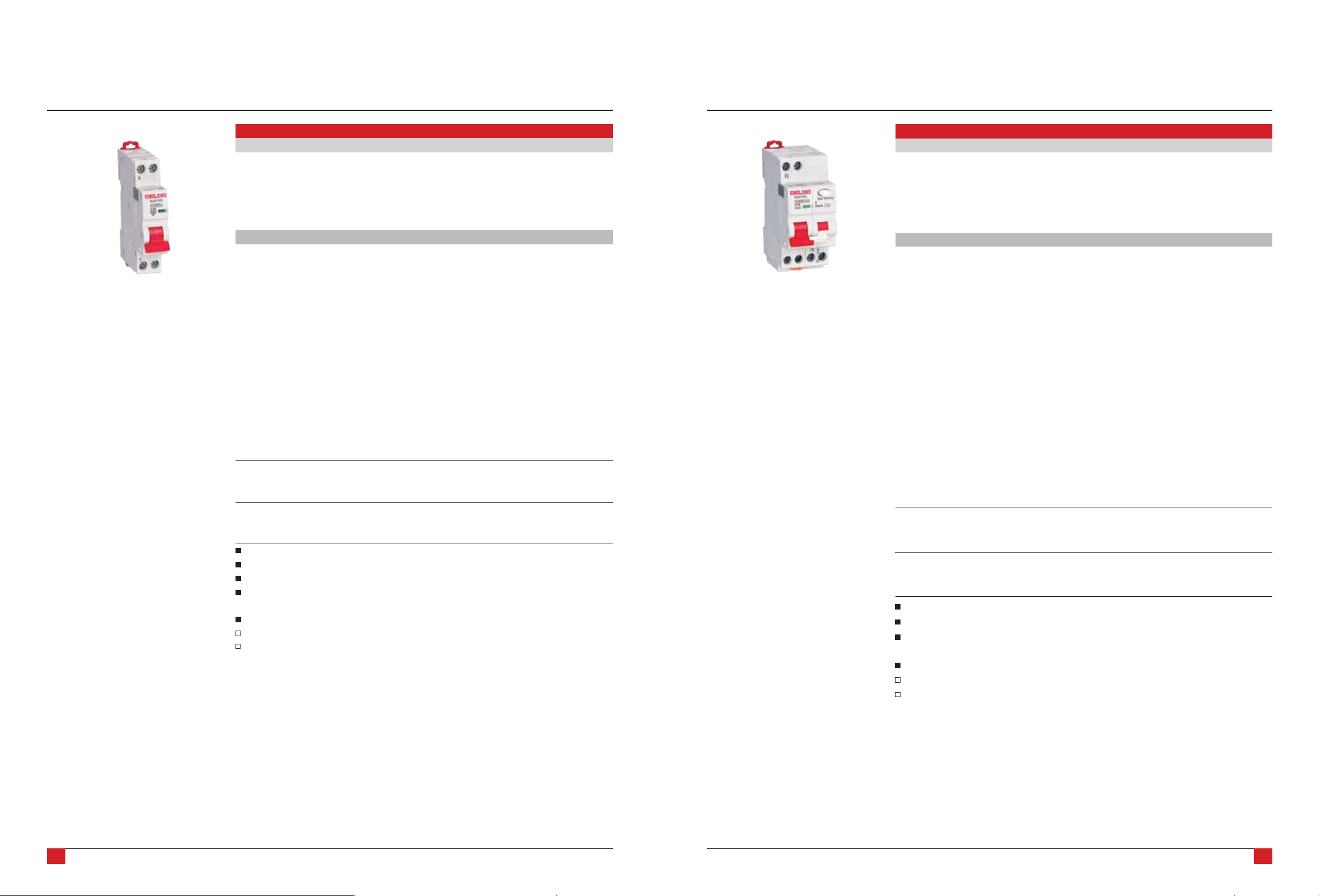

CDB9P“相线 + 中性线”断路器
CDB9P 断路器具有以下功能：
主要参数
功能和特性
CDB9P“相线 + 中性线”断路器
短路保护
过载保护
漏电保护
对直接、间接接触提供人身保护
适用于住宅 / 工业 / 原始设备制造厂 (OEM）/ 电网
额定电流 6、10、16、20、25、32、40A
壳架等级 40A
极数 1P+N
额定工作电压 230V
保护类型 AC 类
漏电类型 电子式
分断能力 4.5/6kA
额定剩余动作电流 30mA
额定剩余接通和分断能力 I
Δ
m 500
频率 50/60HZ
脱扣指示 漏电模块操作手柄上有红色剩余电流动作脱扣指示
机械寿命 20000 次
电气寿命 4000 次
环境 工作温度：-30
°
C ～ 70
°
C
海拔：不超过 2000M
抗湿热性：2 类（温度 55
°
C 时，相对湿度 95%）
无显著振动和冲击的地方
接线 隧道式接线端子
上下接线方式
适用于 16mm² 及以下导线
安装 模块化结构，可方便地安装在 DIN 标准导轨上
上下锁定夹，安装更方便
额定扭矩：1.5N
防护等级：IP20
符合标准：GB 16917/IEC 61009-1
符合认证：CCC、CE、CB、TUV
脱扣特性
C 曲线
保护常规负载和配电电缆
脱扣特性：瞬时脱扣范围（5~10）In
CDB9PLE“相线 + 中性线”漏电保护断路器
CDB9PLE 漏电保护断路器具有以下功能：
主要参数
功能和特性
CDB9PLE“相线 + 中性线”漏电保护断路器
