如果在生产线上混在不属于
NPM
和
NPM
的设备，即会在数据编辑器下将不属于
NPM
的设备显
示为
‘
非
NPM
设备
’
。
如上图所示，在
NPM
中混在非
NPM
设备的生产线下，移动元件或编辑元件高度时，需要注意非
NPM
设备的前工序的最大元件高度。
如果前侧
NPM
的元件高度高出了后侧
NPM
的元件高度，在
LNB

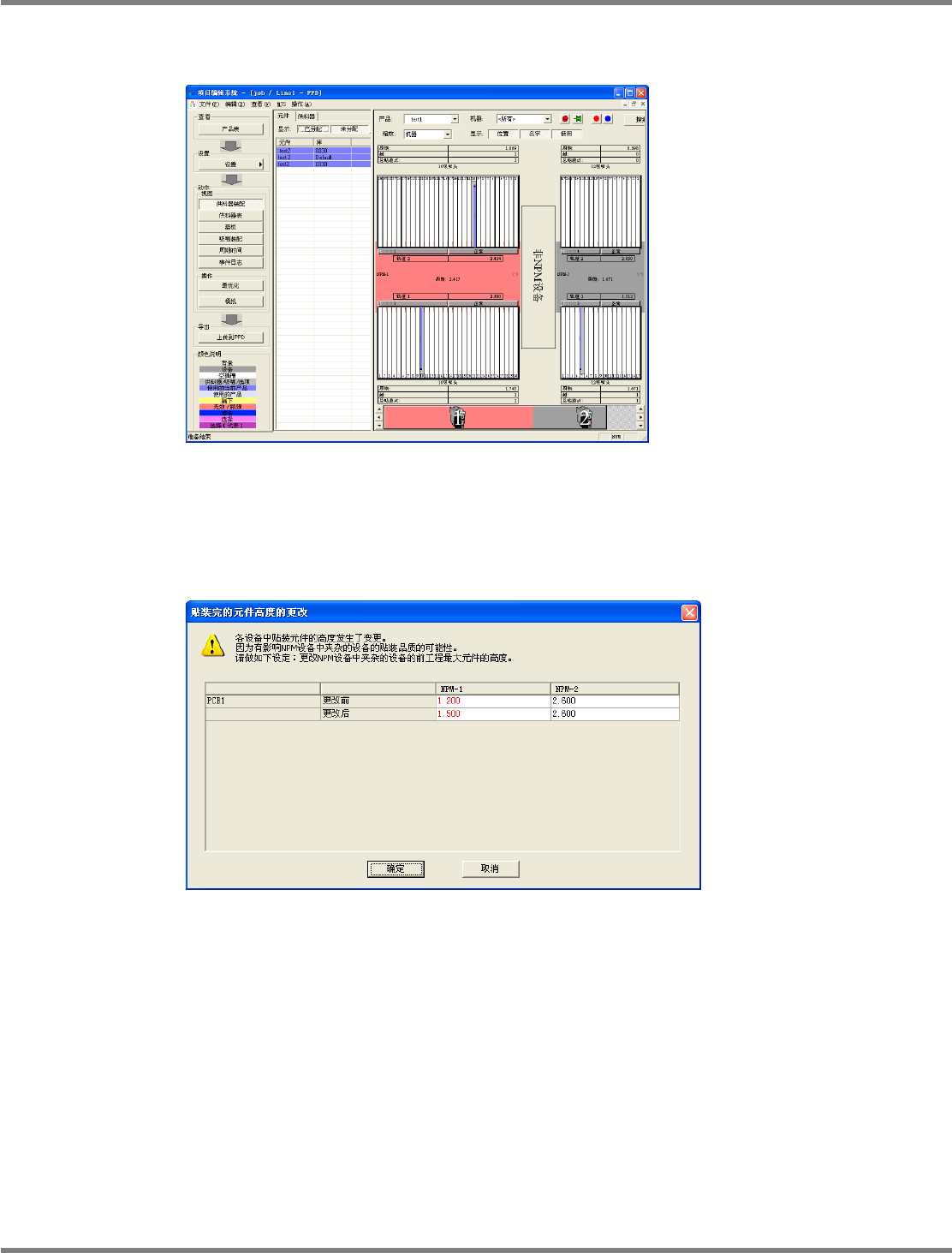

获取承诺之际，将会显示下述对
话框。
如果显示了本画面，则表示非
NPM
设备的吸嘴有可能会与元件会产生干涉，因此一定需要重新设
定混在
NPM
设备中的非
NPM
设备的前工序的最大元件高度。
如果非
NPM
设备为
CM/DT
，则请参照
PT200
的使用说明书进行设定。
LWS100402S-01C00
LWS100402S-02C00
NPM-DGS
程序手册
10.4
生产数据的编辑
Page 10-28 EJS9AC-MB-10P-01
10.4.3
吸嘴装配画面
显示吸嘴装配画面，以确认吸嘴的配置状态。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
吸嘴装配
]
。
① 吸嘴一览
显示吸嘴一览和其剩余数
(
在仓库中所设定的数量
装配到吸嘴交换器的数量
)
。
右击菜单
项目
说明
[
吸嘴编辑
]
显示吸嘴的编辑画面。
‘9.4.3
吸嘴装配画面
’
‘
编辑吸嘴数据
’
[
复制后制作吸嘴
]
复制吸嘴数据后，创建新的吸嘴。
‘9.4.3
吸嘴装配画面
’
‘
创建吸嘴数据
’
LWS100203S-01C02
1 2
NPM-DGS
程序手册
10.4
生产数据的编辑
EJS9AC-MB-10P-01 Page 10-29
② 吸嘴装配
显示吸嘴装配。也可进行吸嘴装配的更改。
‘
缩放
’
更改吸嘴装配的显示倍率。
[
生产线
]
:
更改到可显示生产线全体的倍率。
[
机器
]
:
显示
1
台机器时，使其尺寸改到最大倍率。
[
工作台
]
:
显示
1
台供料器工作台时，使其尺寸改到最大倍率。
‘
机器
’
在显示生产线全体和显示特定设备之间进行切换。
[<
所有
>]
:
显示生产线全体。
[(
机器名
)]
:
只显示所选择的设备。
‘
产品
’
切换要显示哪个生产数据。
[<
所有
>]
:
显示所有的生产数据。
[(
生产数据
)]
:
显示所登录的生产数据组，或者只显示生产数据。
空插槽位置全禁止按键、解除全禁止按键
(
全禁止
)
:
将当前的吸嘴交换器的空位置都设定为禁止使用。
(
解除全禁止
)
:
解除全部的禁止。
右击菜单
项目
说明
[
吸嘴编辑
]
显示吸嘴的编辑画面。
