NPM-DGS
程序手册
11.3
元件图像获取相关注意事项
Page 11-6 EJS9AC-MB-11P-01
11.3.5
元件高度在
10 mm
以上时
使用附属的背景板制作数据时，如果元件厚度在
10 mm
以上，元件图像的背景会变暗，有可能发生错误。
原因如下
:
在通常情况下利用扫描设备的照明使背景板发蓝光
(
或者红光
)
，此时因元件变厚而背景板离开扫
描设备玻璃面，导致由扫描设备发出的照明光会变弱，而造成不能呈现蓝色
(
或者红色
)
。使用厚度在
10 mm
以上的元件时，如下所示，必须使用蓝色
(
或者红色
)
的照明，以代替背景板。

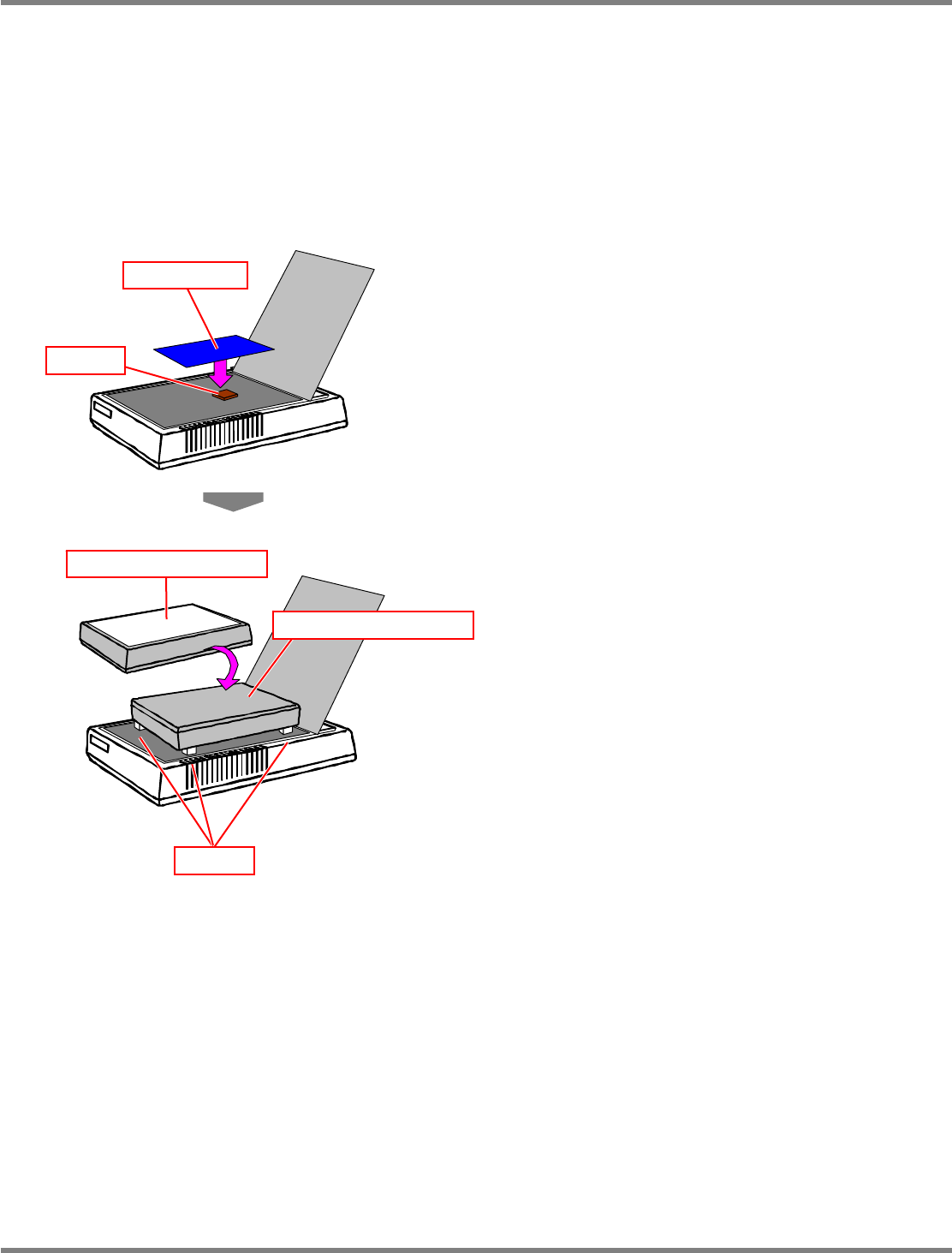

处理例
(1)
1
将元件放在扫描设备的玻璃面上，然后
将其盖上玻璃纸
(
蓝色或者红色
)
。
2
使灯盒的发光面朝着扫描设备的玻璃
面，然后将其放置。
灯盒要使用用于照片胶卷等的类型。
要在灯盒上添加支腿后放置，以避免接触元件。
玻璃纸
元件
灯盒
(
发光面
)
灯盒
(
反面
)
支腿
NPM-DGS
程序手册
11.3
元件图像获取相关注意事项
EJS9AC-MB-11P-01 Page 11-7

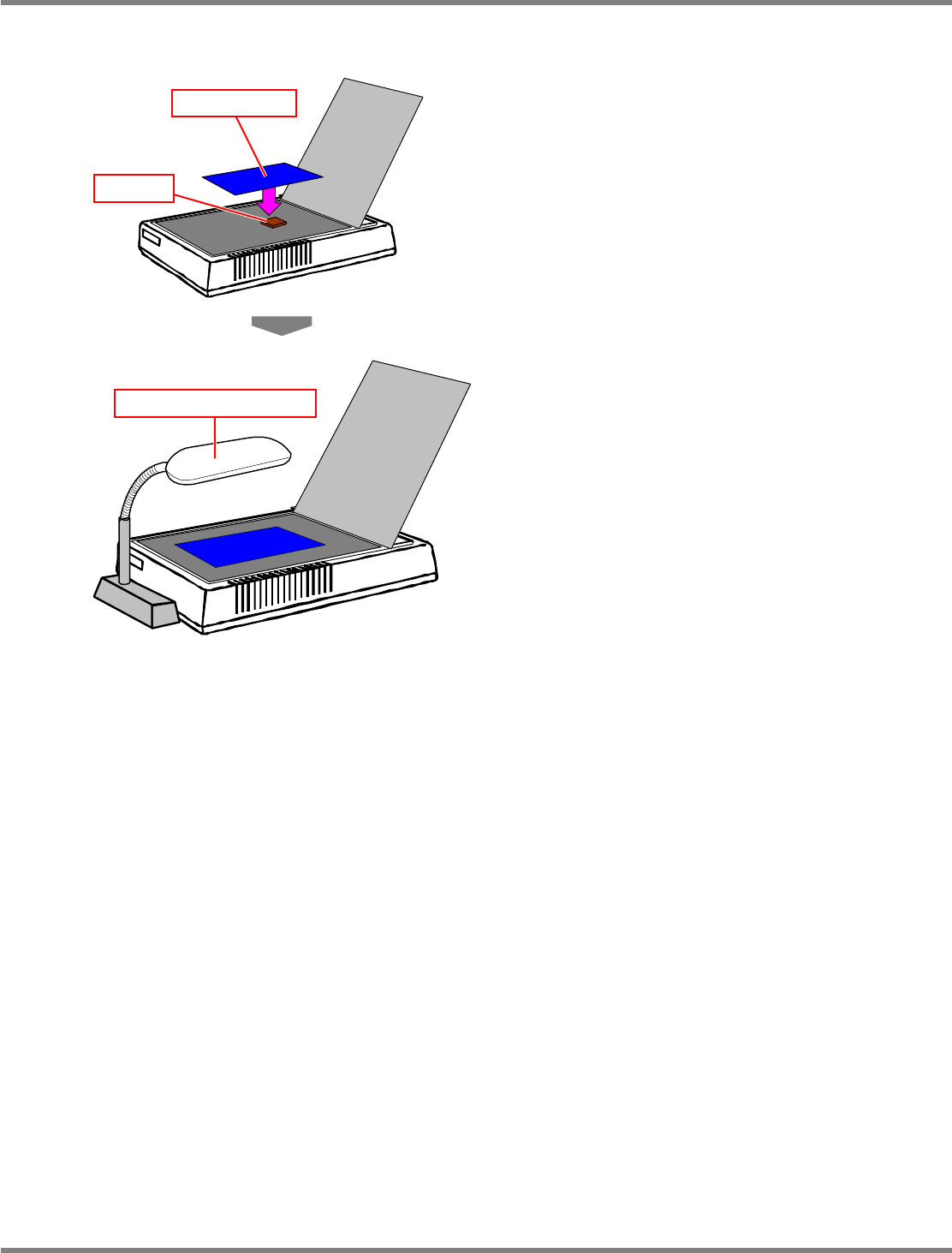

处理例
(2)
1
将元件放在扫描设备的玻璃面上，然后
将其盖上玻璃纸
(
蓝色或者红色
)
。
2
使台灯的照明朝着扫描设备的玻璃面，
然后将其放置。
因照明会发热，故玻璃纸与照明太近时有发生
火灾的危险，请注意。此外，除摄像以外时请
勿亮灯。
玻璃纸上若有皱纹，则会出现光线不均匀现象，
请使用没有皱纹的部分。
对元件图像进行摄像时的背景明亮度及色调，
请先加以照明亮度、照明与扫描设备间的距离、
玻璃纸厚度
(
重叠几张
)
等调整，以便达到与使
用背景板时一样的明亮度、色调，然后使用。
(
以
元件形状的自动检测率为基准。
)
玻璃纸
元件
台灯
NPM-DGS
程序手册
11.3
元件图像获取相关注意事项
Page 11-8 EJS9AC-MB-11P-01
11.3.6
静电造成的元件破损
在扫描设备的玻璃面及其周围有时会引起数百至数千
V
的电压。因此，数据制作时有可能造成所使用的电
子元件的破损。数据制作时请使用即使破损也不会带来问题的元件。

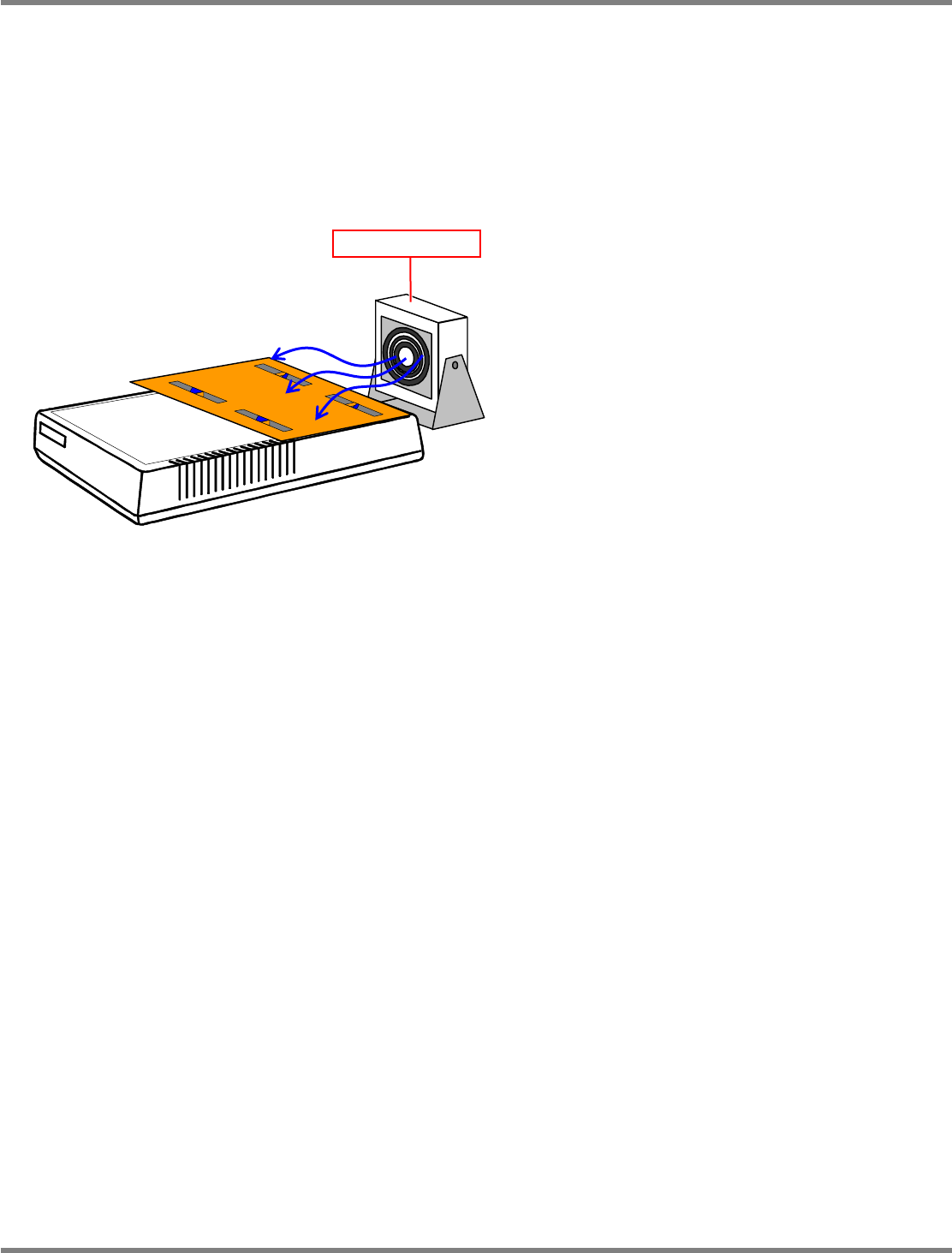

处理方法
用扫描设备摄像时，若要防止静电造成的
元件破损，要使用如左图所示的电离器
(
静
电除去系统
)
。
通过实验已确认用电离器达到扫描设备周围的
离子平衡后，扫描设备周围的静电将会降至
100
V
以下。
所使用的电离器
:
欧姆龙制
ZJ-FA10
本处理方法例仅是建议容易避免元件破损的方
法，而不是保证不破损。
使用静电除去系统时，请使用静电传感器确认
是否已正确除电。
电离器
