NPM-DGS
程序手册
11.4
用扫描设备制作识别选项数据的详情
Page 11-22 EJS9AC-MB-11P-01
11.4.11
形状选项数据创建
1
确认形状定义、外形尺寸。
显示出自动决定的形状定义及外形尺寸。
外形尺寸以四角形的蓝色虚线显示在元件图像
的视图上。当在编辑框中输入了焦距时，蓝色虚
线转为红色实线。
如果变更了贴装位置
X/Y
、元件形状指定数据，
即会自动地重新设定。
2
设定元件高度。
设定元件高度。如果没有设定，将会显示错误。
3
设定贴装位置
X/Y
。
设定贴装位置
(
元件中心
)
。贴装位置以十字蓝色
虚线显示在元件图像视图上。当在编辑框中输入
了焦距时，蓝色虚线转为红色实线。
相应所设定的值，元件形状指定数据的设定值
会发生变更。
4
设定吸附位置
X/Y
。
设定与元件中心相对的吸附位置的补偿量。吸附
位置以外形尺寸的
1/4
和
1/8
的棕色双重圆形虚
线显示在元件图像的视图上。当在编辑框中输入
了焦距时，蓝色虚线转为红色实线。
1
2
4
3
NPM-DGS
程序手册
11.4
用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-01 Page 11-23

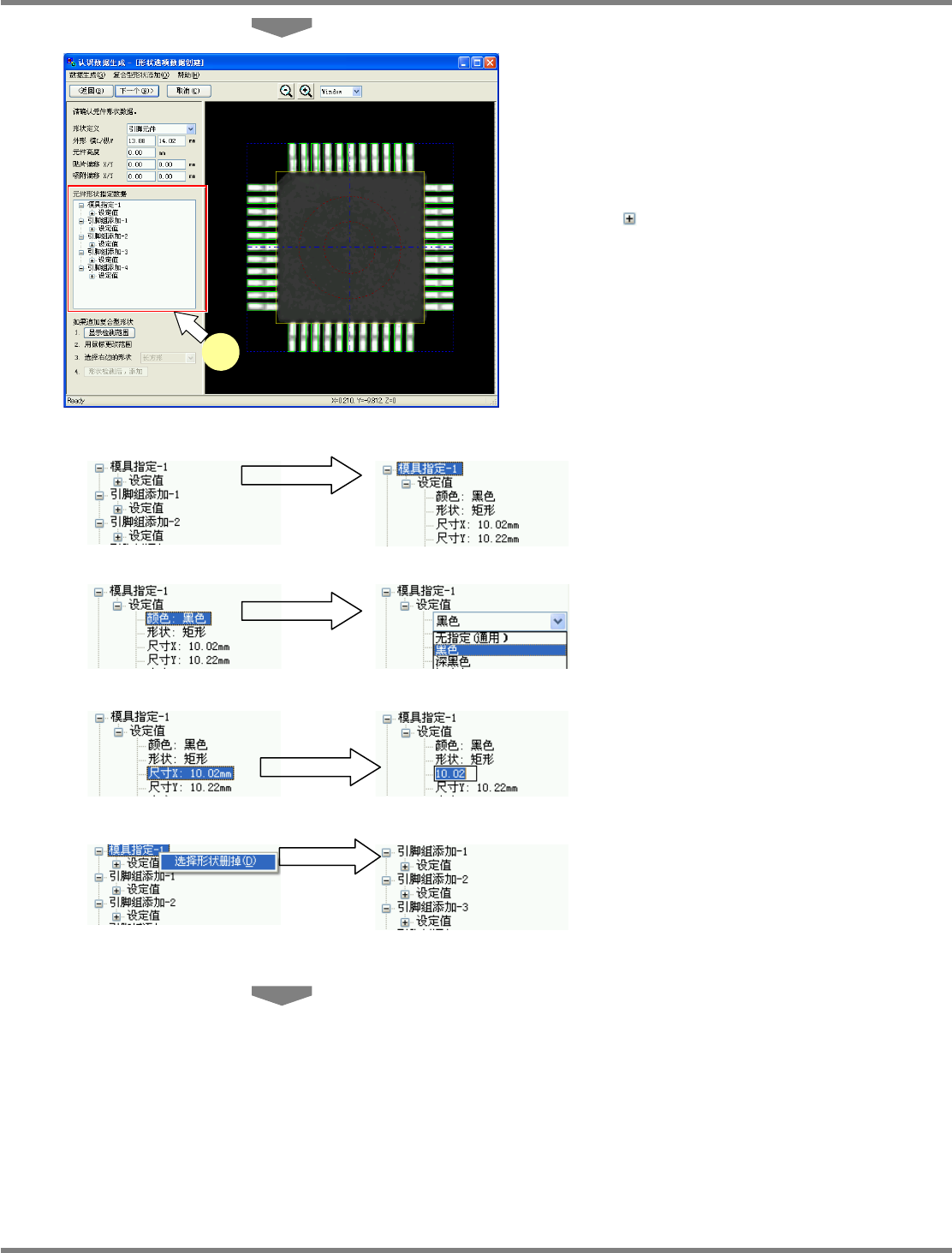

5
确认元件形状指定数据一览表。
用一览表形式显示所设定的元件形状指定数据。
所设定的形状将在画面右处的元件图像视图中
用黄色、绿色、紫色框线显示。
点击各选项名称，使其变为可选状态后作为元件
图像视图对象的形状将被改为红色框线。
点击
，则可确认设定内容。
选择了各设定内容后再次单击，即能够在组合框
或编辑框中变更设定内容。
在可选状态下选择右击菜单的
[
删除选择形状
]
，
则会删除该形状指定数据。
5
NPM-DGS
程序手册
11.4
用扫描设备制作识别选项数据的详情
Page 11-24 EJS9AC-MB-11P-01

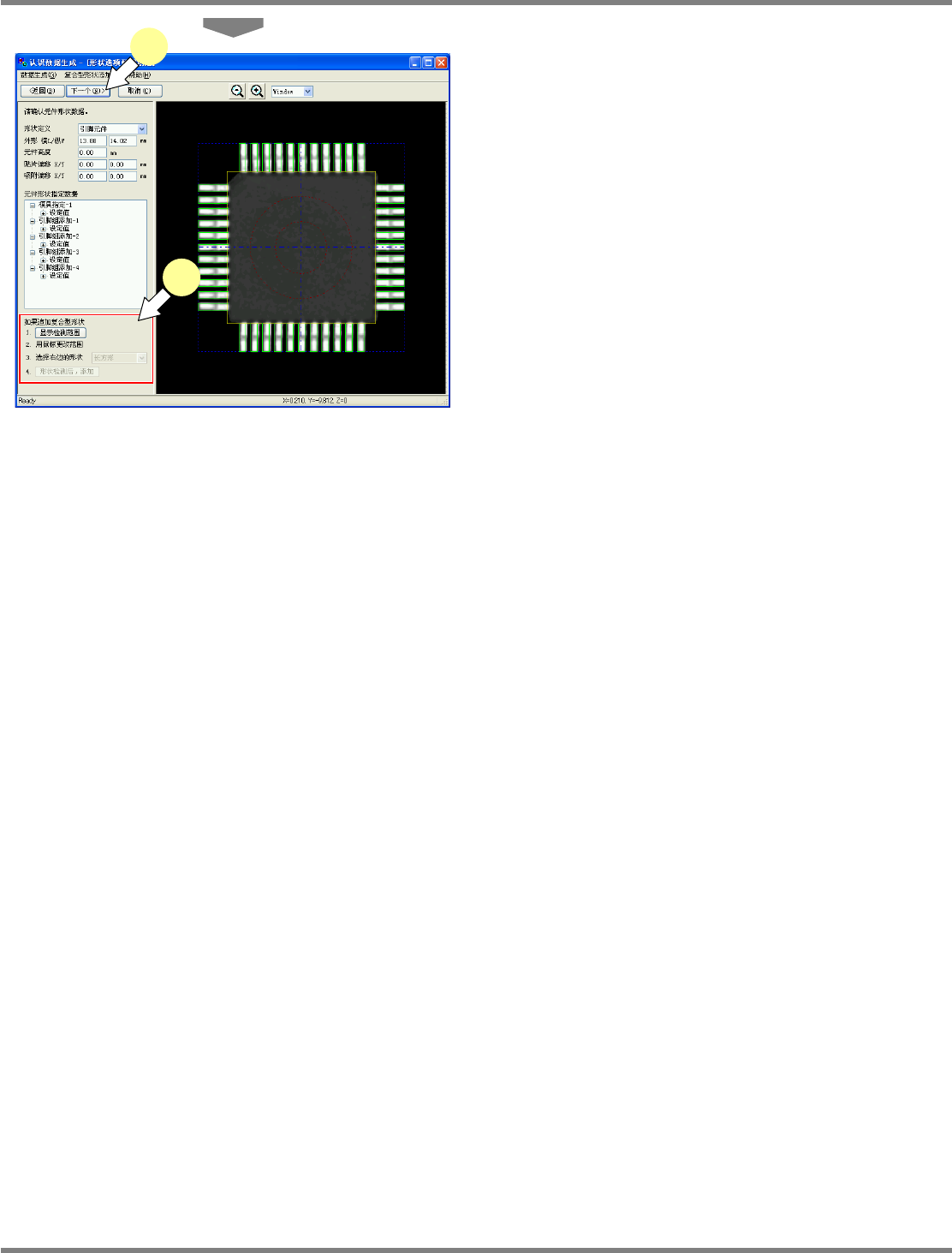

6
添加复合型形状。
要添加复合型形状时，按如下步骤进行操作。
1.
选择菜单的
[
复合型形状添加
]
[
显示检测范
围
]
，或者点击
[
显示检测范围
]
，以使红色框线
的检测范围窗口显示在元件图像视图中。
2.
用鼠标拖拽检测范围窗口的红色框线，决定作
为对象的检测范围。
3.
选择菜单的
[
复合型形状添加
]
[
选择复合型
形状
]
[
长方形
] / [
圆
] / [
线
] / [
角
]
，或者在
[
复
合型形状
]
组合框中选择
‘
长方形
’
、
‘
圆
’
、
‘
线
’
、
‘
角
’
之一，决定检测对象的复合型形状。
4.
选择菜单的
[
复合型形状添加
]
[
形状检测
后，添加
]
，或者点击
[
形状检测后，添加
]
，执
行复合型形状的检测、添加。
在检测范围内未能检测出作为对象的复合型形
状，则不添加。
7
单击
[
下一个
]
。
完成设定后，或者选择菜单的
[
数据生成
]
[
下
一个
]
，或者单击工具栏的
[
下一个
]
按钮来进入
下一个操作画面。
6
7
