NPM-DGS
程序手册
11.4
用扫描设备制作识别选项数据的详情
Page 11-26 EJS9AC-MB-11P-01
11.4.13
实装条件数据设定
通过
NPM-DGS
的元件编辑器进行供给方法、设备动作的有关参数等识别数据以外的设定。

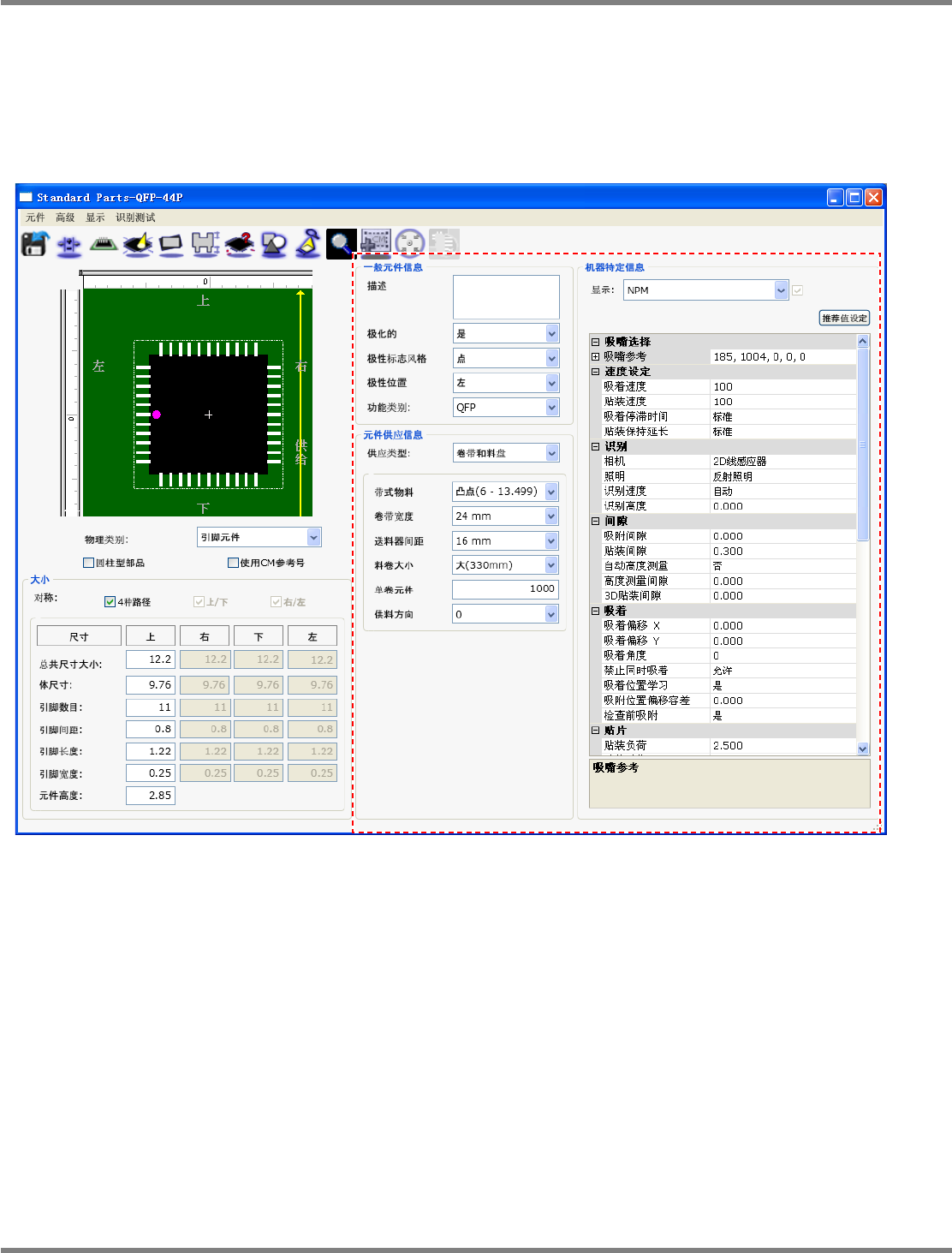

必须在如下操作画面上设定红色虚线框内的数据。
Parts110413S-01C00
NPM-DGS
程序手册
11.5
用扫描设备制作的识别选项数据
错误一览表
EJS9AC-MB-11P-01 Page 11-27
11.5
用扫描设备制作的识别选项数据
错误一览表
错误信息
处理方法
请指定图像文件。
在指定图像文件前选择了
[
下一个
]
。
请在输入数据设定画面上通过
[
参照
]
指定要使用的图像文件，或
者选择
[
扫描仪进行图像输
]
后选择
[
下一个
]
。
请指定真彩色的
BMP
文件。
所指定的图像文件不是真彩色
BMP
。
保存用扫描设备摄像的元件图像时，请将文件格式设定为
Windows BMP (24bit
真彩色
)
。
背景色请设定为蓝色或者红色。
所指定的图像文件背景部分颜色是蓝色、红色以外的颜色。
用扫描设备进行元件图像的摄像时，请使背景部分呈现蓝色或者
红色。
元件高度超过
10 mm
时，请勿使用背景纸，而采用在
“11.3.5
元
件高度在
10 mm
以上时
”
里记载的方法。
请以彩色获取图像。
在扫描设备图像输入中所获取的图像不是彩色图像。
请设定在获取时获取彩色图像，然后重新执行
[
图像获取
]
。
未能检测出作为对象的复合型形状。
在检测范围内未能检测出所指定的复合型形状。请确认以下内
容。
•
检测范围窗口的位置、尺寸是否恰当
?
更改窗口的位置、尺寸。
•
检测范围窗口内的对比度是否恰当
?
通过照相机、照明模式设定画面的照明调整滑块调整图像。
•
所选择的复合型形状是否恰当
?
选择恰当的复合型形状。
NPM-DGS
程序手册
11.5
用扫描设备制作的识别选项数据
错误一览表
Page 11-28 EJS9AC-MB-11P-01
=
