NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-20 ECS9AC-MB-13P-02
读取支撑销侧的图像
① 读取支撑销侧图像的流程
在
PCB
数据下使用支撑销侧图像时，读取流程如下所示。
删除设定在
PCB
数据内的支撑销侧图像。
当变更既存的支撑销侧图像时，需要删除图像。
指定支撑销侧图像。
支撑销侧图像可使用的扩展名
:

bmp
、

jpg
、

jpeg
。
如果在读取的图像中存在倾斜、旋转时，需要将
图像补正为矩形。
以矩形剪切读取进的图像后，将其调整为任意的
尺寸。
‘13.2.5
设定
PCB
数据的支撑销
’
读取支撑销侧图像
向
PCB
数据设定支撑销
剪切支撑销侧图像
指定支撑销侧图像
删除支撑销面图像
通过已设定图像进行
变更
YES
NO
读取图像的补正
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-21

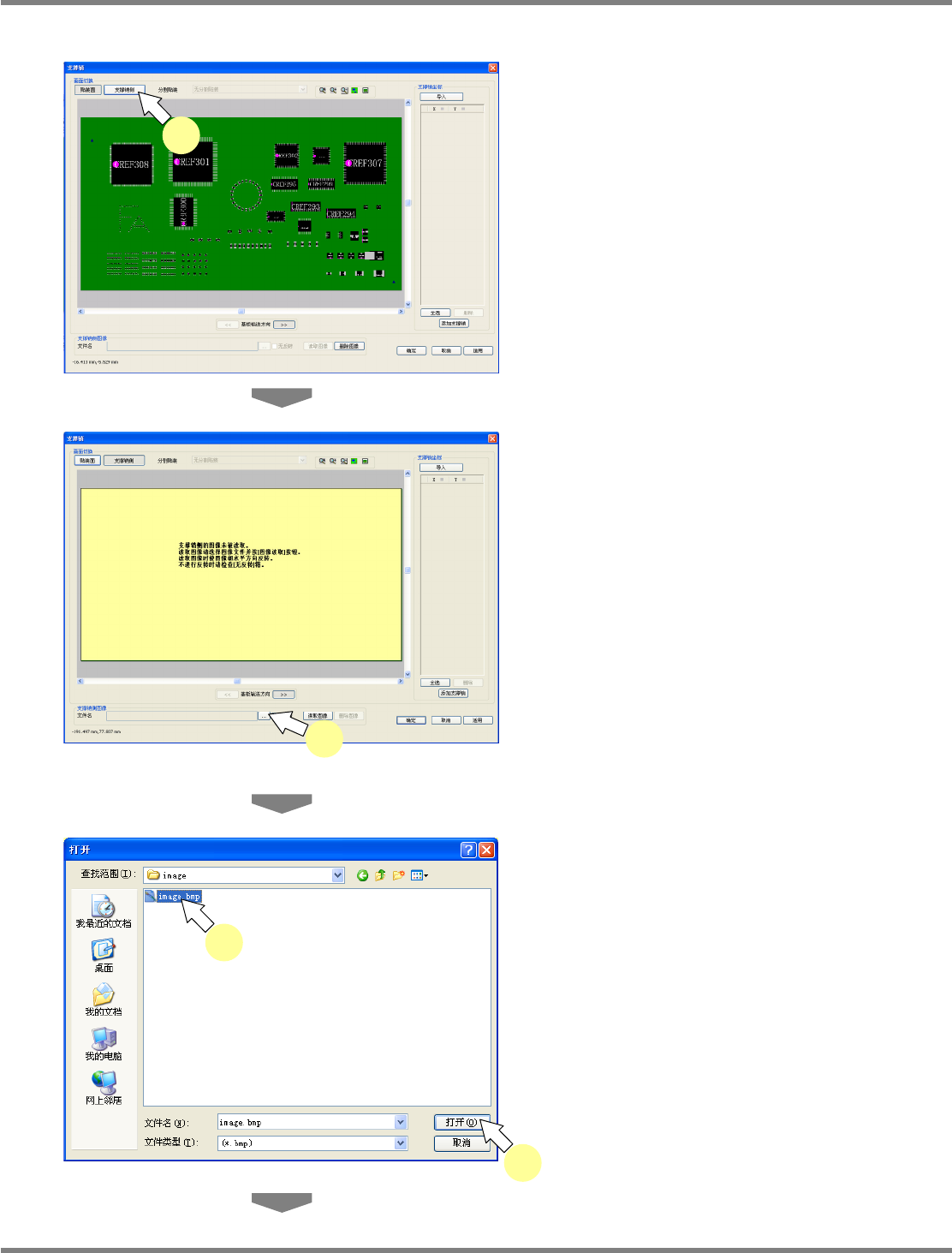

② 指定支撑销侧图像
1
点击画面切换的
[
支撑销侧
]
。
没有支撑销侧图像的基板，将在基板画面上显
示读取支撑销图像的指南。
2
点击
[
･･･
]
。
将显示
<
打开
>
画面。
3
选择支撑销侧图像。
支撑销侧图像可使用的扩展名如下
:

bmp
、

jpg
、

jpeg
4
点击
[
打开
]
。
Howto130205S-06C00
1
Howto130205S-26C00
2
Howto130205S-27C00
3
4
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-22 ECS9AC-MB-13P-02

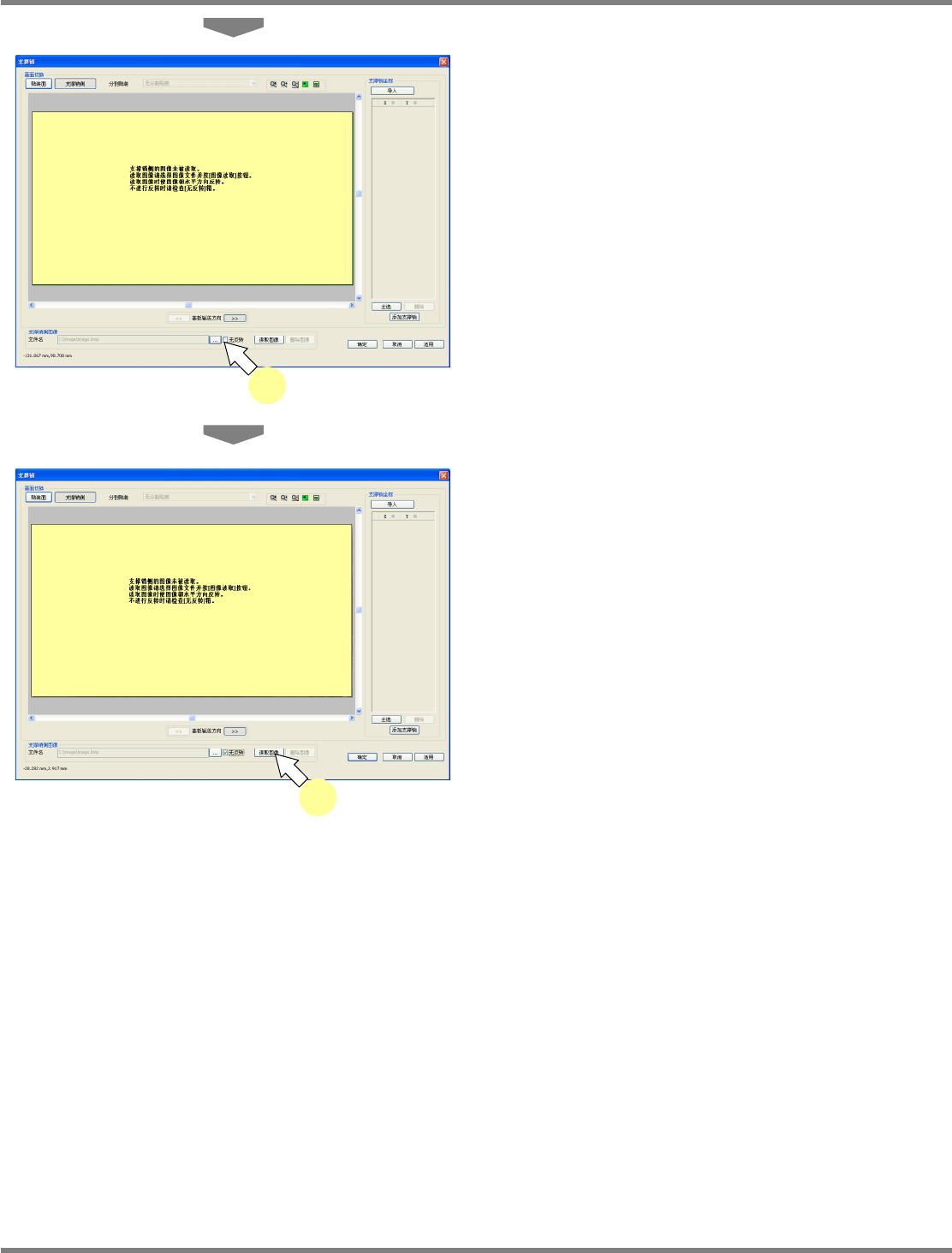

5
无需反转所读取的图像时，勾选
‘
无反
转
’
。
执行反转时，所读取的图像将向水平方向反转。
6
点击
[
读取图像
]
。
将会读取图像，并显示
<
读取图像
>
画面。
Howto130205S-28C00
5
Howto130205S-29C00
6
