NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-31
NPM-W
当基板输送方向相反时，配置区域即为左右反转。
在上述可配置区域中不包含上图的外形线。
支撑销的配置条件
支撑销与元件之间的缝隙需要满足下述尺寸。
(
单位
: mm )
286
735.5
44.5
14.5
44.5
264
基板外形
不可配置销的范围
可配置区域
基准
335.5
414.5
单传送带
双传送带
33 33
744
33
6
33
不可配置销的范围
可配置区域
基板外形
基准
基准
轨道
1
轨道
2
344
406
双轨模式时
268.5
744
33
6
33
248.5
基板外形
不可配置销的范围
可配置区域
基准
334
406
单轨模式时
基板
支撑销
φ
15
28
φ
8 (
基板上需无缝隙
)
6
可以存在元件的区域
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-32 ECS9AC-MB-13P-02

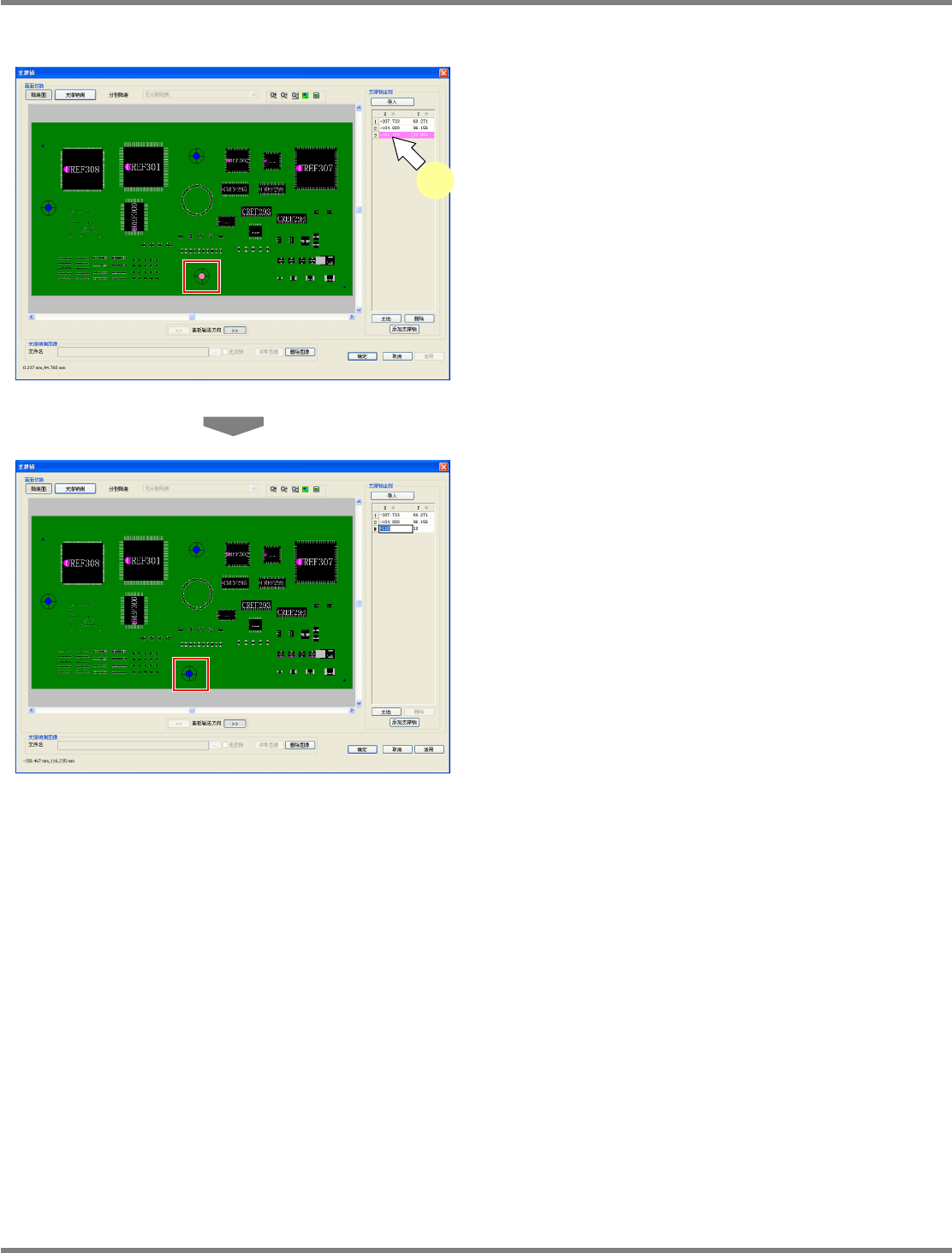

支撑销的编辑
1
点击支撑销坐标一览的
X
、
Y
后，输入
需要变更的坐标值。
将会以粉红色强调显示所选择的支撑销。
将会在所变更的坐标上重新显示支撑销。
Howto130205S-11C00
Howto130205S-10C00
1
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-33

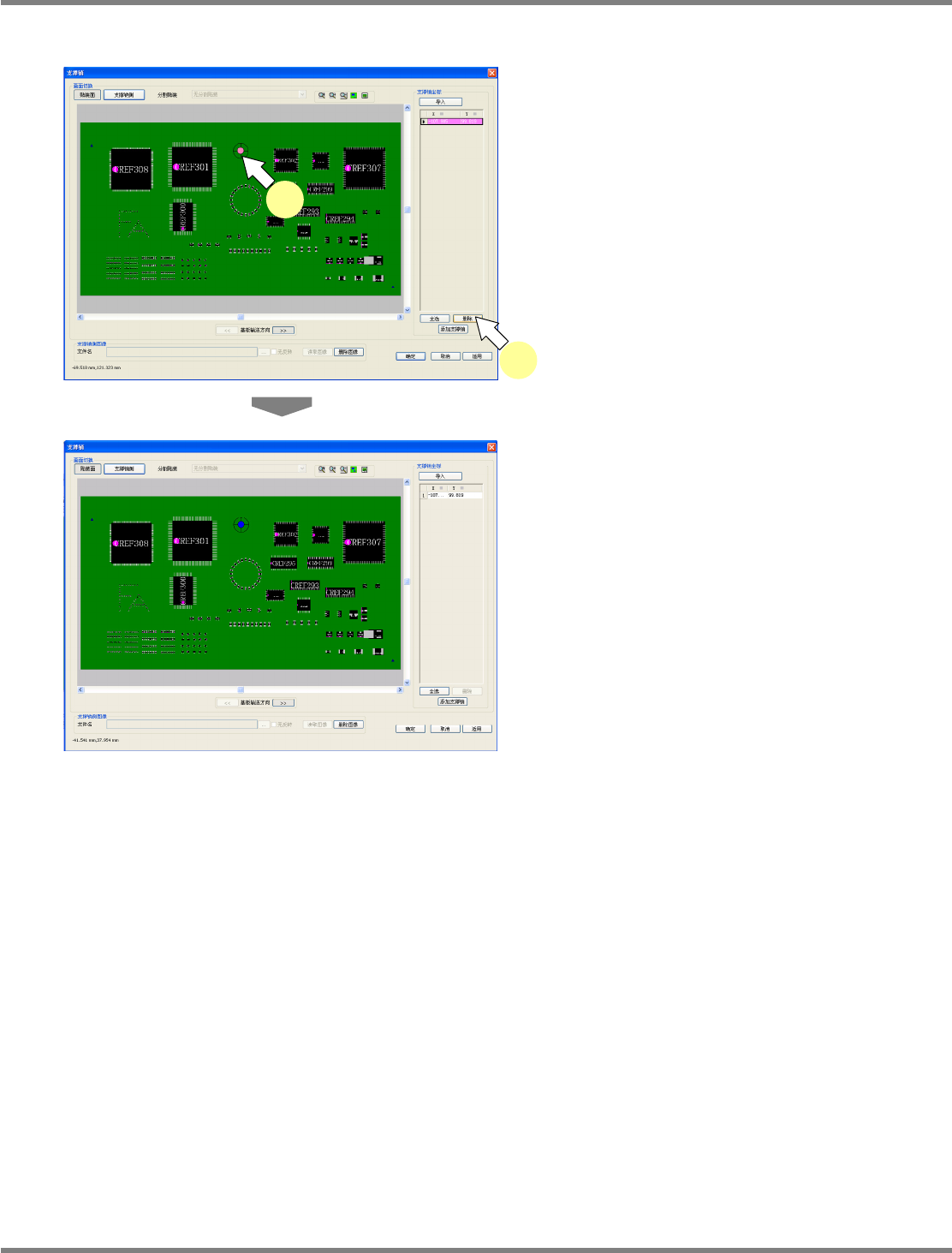

支撑销的删除
1
选择需要删除的支撑销后，点击支撑销
坐标的
[
删除
]
。
将会以粉红色强调显示所选择的支撑销。
将会删除所选择的支撑销。
Howto130205S-06C00
Howto130205S-12C00
1
1
