NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 ECS9AC-MB-13P-02 Page 13-33 支撑销的删除 1 选择需要删除的支撑销后， 点击支撑销 坐标的 [ 删除 ] 。 将会以粉红色强调显示所选择的支撑 销。 将会删除所选择的支撑销。 Howto130205S-0 6C00 Howto130205S-1 2C00 1 1
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-32 ECS9AC-MB-13P-02
支撑销的编辑
1
点击支撑销坐标一览的
X
、
Y
后，输入
需要变更的坐标值。
将会以粉红色强调显示所选择的支撑销。
将会在所变更的坐标上重新显示支撑销。
Howto130205S-11C00
Howto130205S-10C00
1
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-33
支撑销的删除
1
选择需要删除的支撑销后，点击支撑销
坐标的
[
删除
]
。
将会以粉红色强调显示所选择的支撑销。
将会删除所选择的支撑销。
Howto130205S-06C00
Howto130205S-12C00
1
1
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-34 ECS9AC-MB-13P-02
分割贴装装
当基板长度超出
350 mm
时
(NPM-D2 (
短规格
)
时，为
260 mm)
，需要进行分割贴装。在分割贴装
的情形下，可确认第
1
贴装位置、第
2
贴装位置下的支撑销的配置状态。显示会因基板输送方向
以及贴装位置而所有不同。
在此以基板长度超出
350mm
的示例就分割贴装进行说明。

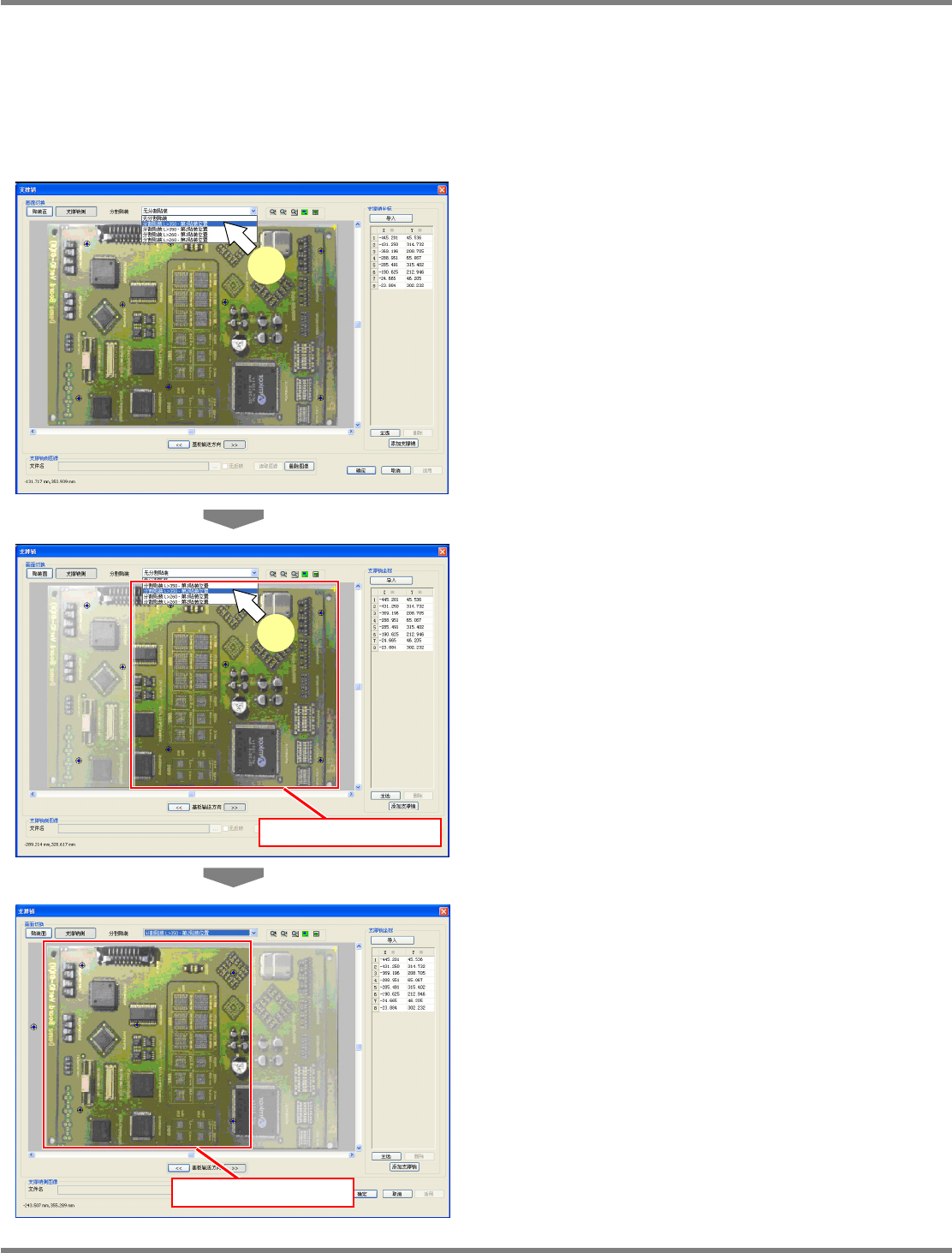

① 当基板输送方向为左
右时
1
从分割贴装的下拉菜单中选择
[
分割
贴装
L > 350 -
第
1
贴装位置
]
。
从右端起
350 mm
以上的范围将会转为暗灰
色，并在相同位置上显示支撑销坐标。
2
从分割贴装的下拉菜单中选择
[
分割
贴装
L > 350 -
第
2
贴装位置
]
。
从左端起
350 mm
以上的范围将会转为暗灰
色。
即使切换分割贴装位置，支撑销的坐标仍为相
同的值。
Howto130205S-13C01
1
Howto130205S-14C01
2
第
1
贴装位置
Howto130205S-15C00
第
2
贴装位置
