NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-36 ECS9AC-MB-13P-02
支撑销的导入
导入支撑销的方法有两种
:
从生产数据的导入与从
PCB
数据的导入。

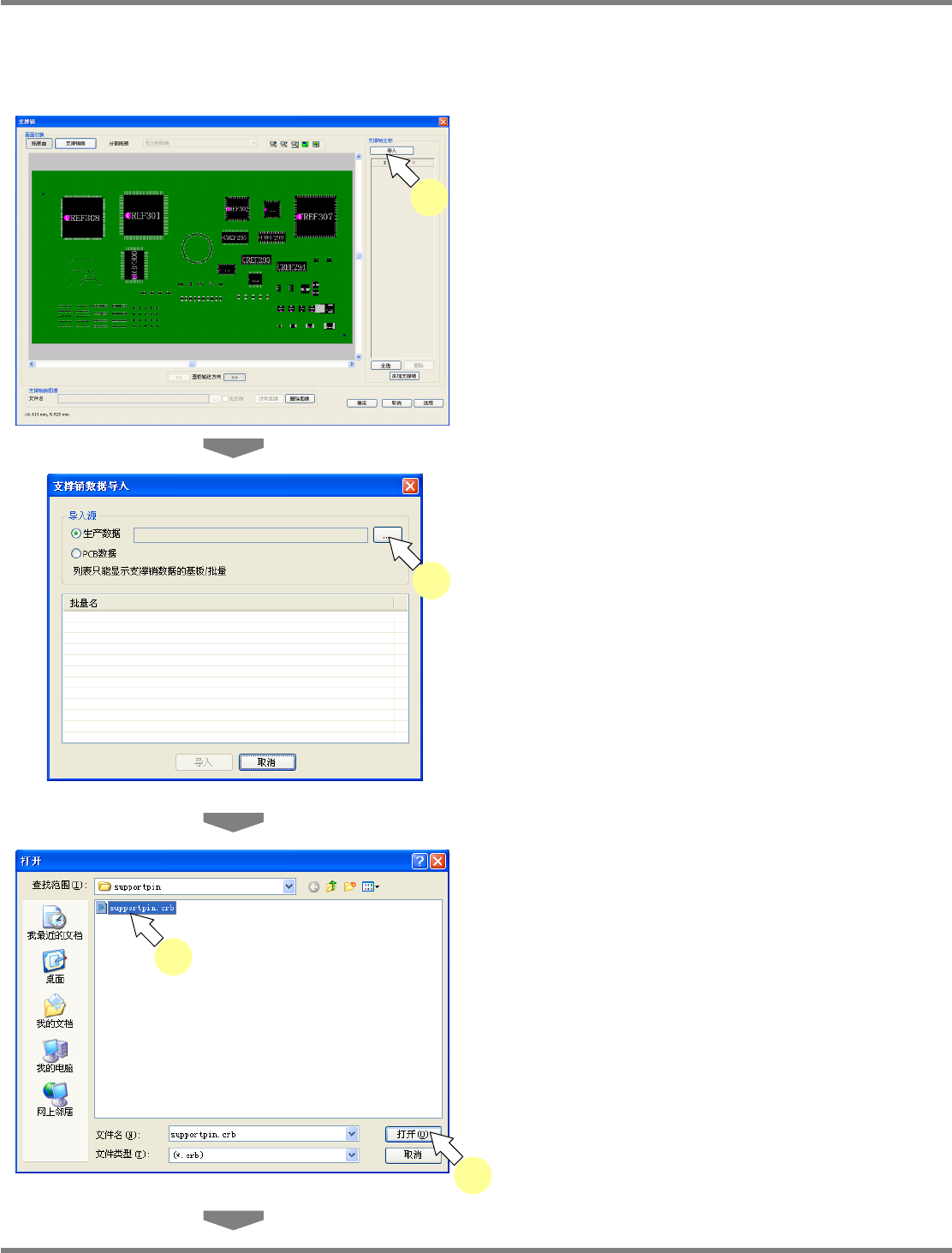

① 从生产数据的导入
1
点击支撑销坐标上的
[
导入
]
。
将显示
<
支撑销数据导入
>
画面。
2
点击
[
･･･
]
。
将显示
<
打开
>
画面。
3
选择拥有支撑销数据的生产数据。
4
点击
[
打开
]
。
Howto130205S-06C00
1
Howto130205S-19C00
2
Howto130205S-20C00
3
4
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
ECS9AC-MB-13P-02 Page 13-37

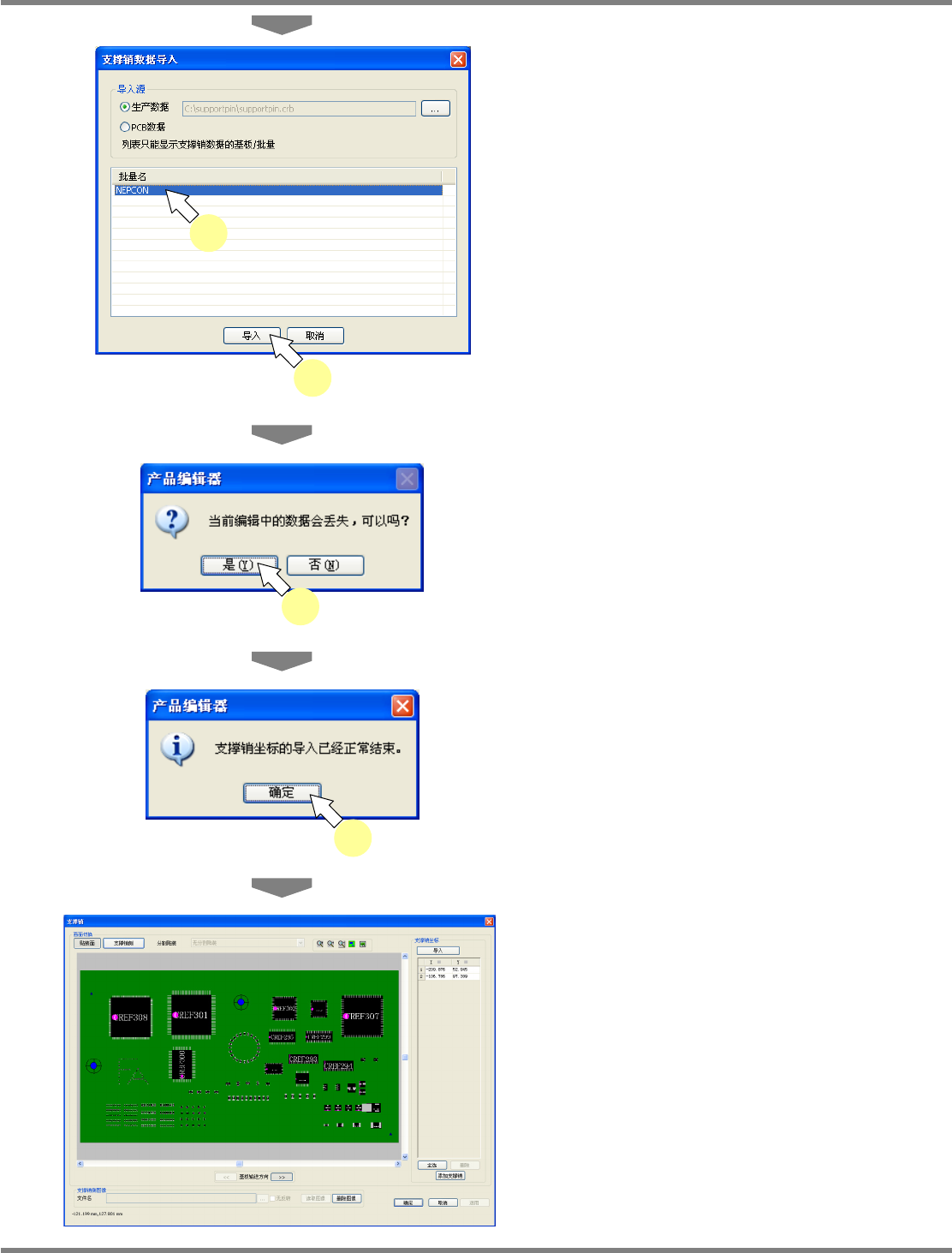

5
选择显示在批量名一览中的基板。
选择基板后，
[
导入
]
即会转为可选择的状态。
只有在生产数据中设定了支撑销的基板，才会
显示在批量名一览中。
6
点击
[
导入
]
。
当即已在基板上设定了支撑销时，将会显示确
认信息。
7
替换支撑销的坐标时，点击
[
是
]
。
8
将会显示导入结束的信息，点击
[
确定
]
。
导入后的支撑销数据，将会显示在基板上以及
支撑销坐标一览中。
Howto130205S-24C00
Howto130205S-21C00
5
6
Howto130205S-22C00
7
Howto130205S-23C00
8
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-38 ECS9AC-MB-13P-02

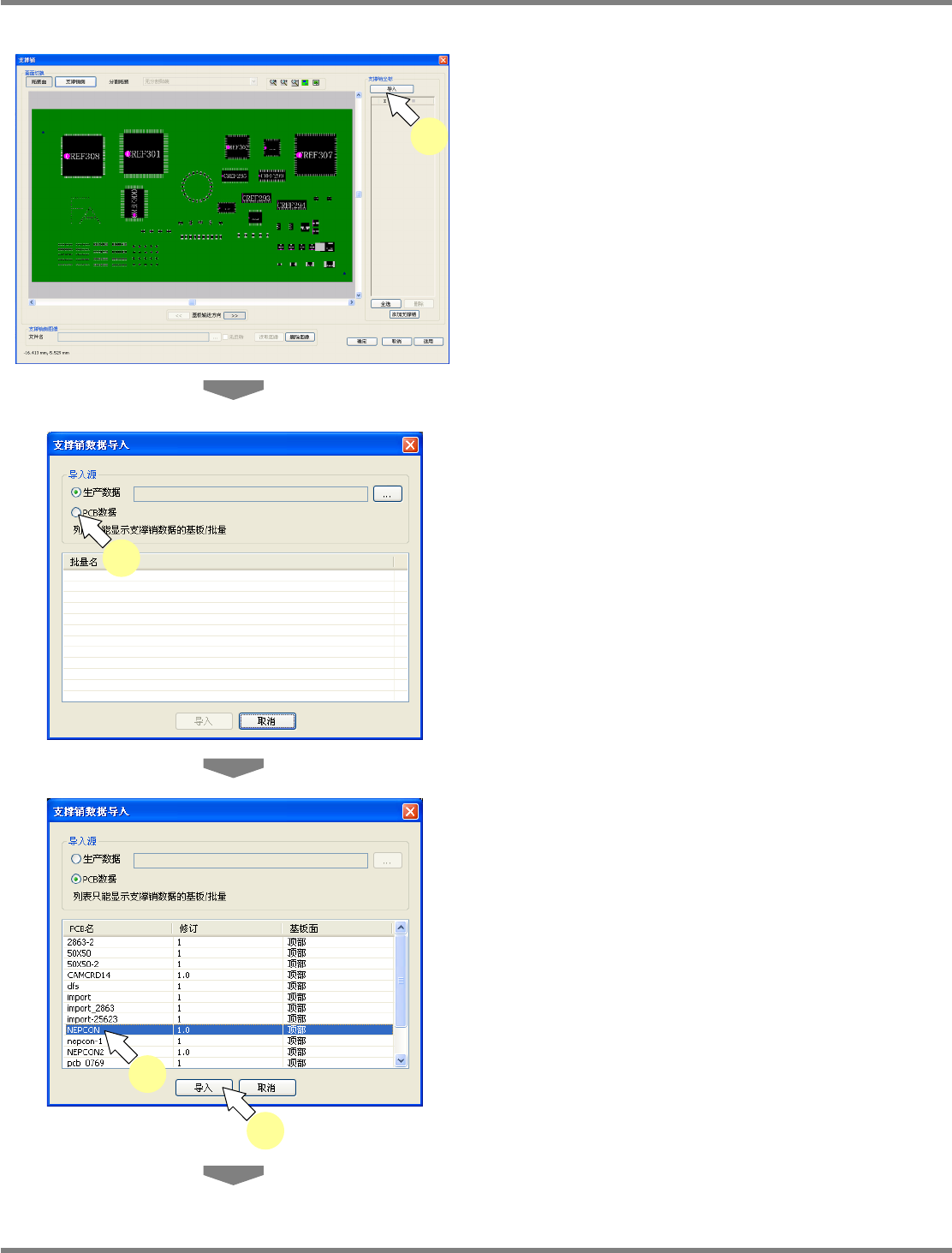

② 从
PCB
数据的导入
1
点击支撑销坐标上的
[
导入
]
。
将会显示
<
支撑销数据导入
>
画面。
2
在导入源下选择
PCB
数据。
将一览显示
DGS
内设定了支撑销的基板。
3
从显示在
PCB
一览中的基板中，选择
进行导入的基板。
选择基板后，
[
导入
]
即会转为可选择的状态。
4
点击
[
导入
]
。
当即已在基板上设定了支撑销时，将会显示确
认信息。
Howto130205S-06C00
1
Howto130205S-19C00
2
Howto130205S-25C00
3
4
