NPM-DGS 程序手册 4.3 假想生产线的构筑 Page 4-20 EJS9AC-MB-04P-04  设备选项设定图标 (NPM) 点击 [ 设备选项 ] 图标，能够对各设备所使用选项进行 定义。 通过点击扩展选项图标，显示出扩展 选项。 设定项目如下所示。 项目 说明 ‘ 贴装头 ’ 实装吸头。有以下种类。 • [16 吸嘴贴装头 ] • [12 吸嘴贴装头 ] • [8 吸嘴贴装头 ] • [3 吸嘴贴装头 ] • [2 吸…

100%1 / 1144
NPM-DGS
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-04 Page 4-19

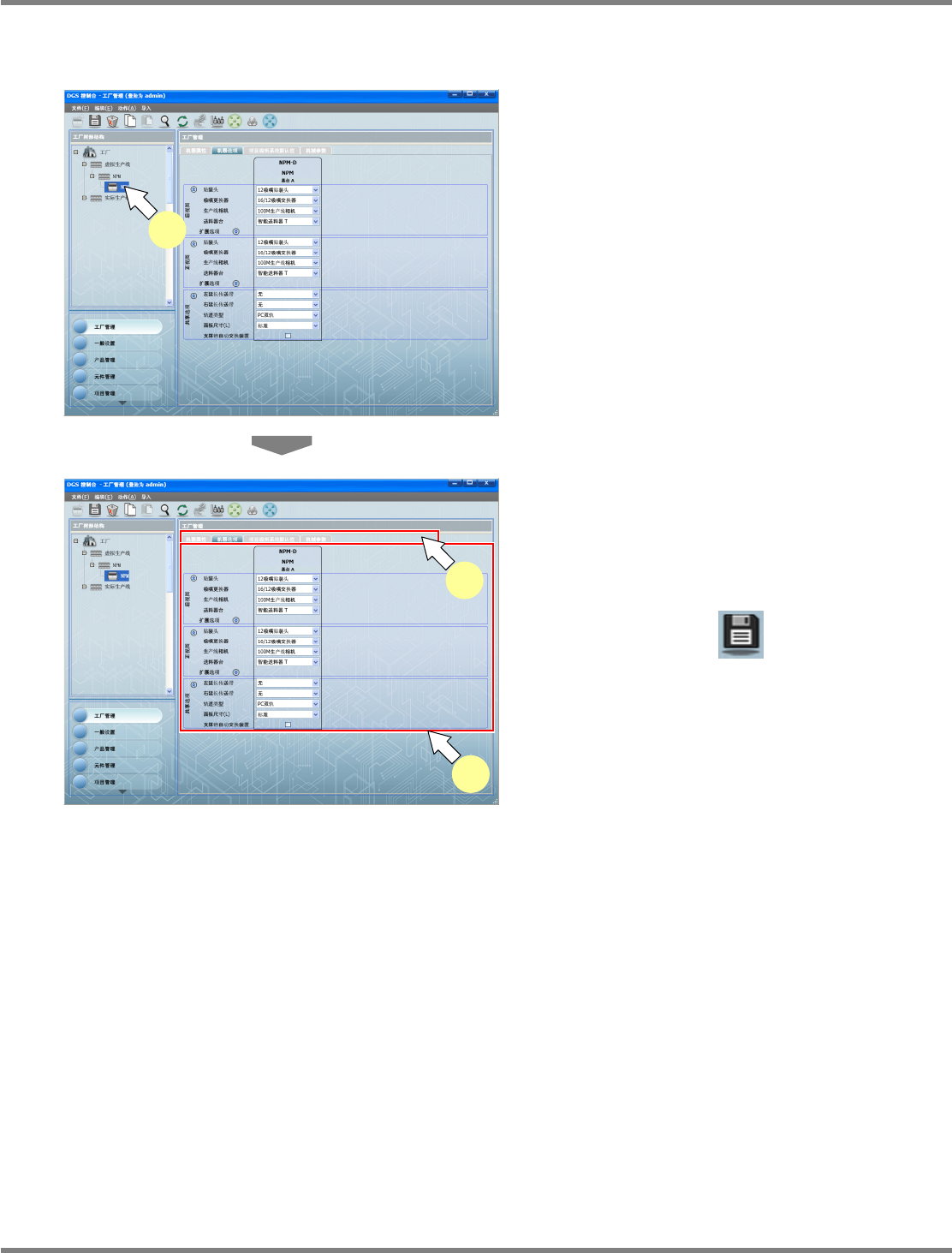

设备选项、参数设定的确认、编辑
设定与设备相关的参数。
1
选择画面左上树形菜单上的设备。
在工厂内容区域里显示出各自的设定项目。
选择生产线后并编辑了参数时，所执行的变更
将反映进生产内的全部设备上。
2
选择要设定项目的标签。
3
编辑项目。
4
点击工具栏的
(
保存
)
。
新的设定将被保存。
Factory040304S-03C06
1
4
Factory040304S-04C06
2
3
NPM-DGS
程序手册
4.3
假想生产线的构筑
Page 4-20 EJS9AC-MB-04P-04
设备选项设定图标
(NPM)
点击
[
设备选项
]
图标，能够对各设备所使用选项进行定义。
通过点击扩展选项图标，显示出扩展选项。
设定项目如下所示。
项目
说明
‘
贴装头
’
实装吸头。有以下种类。
• [16
吸嘴贴装头
]
• [12
吸嘴贴装头
]
• [8
吸嘴贴装头
]
• [3
吸嘴贴装头
]
• [2
吸嘴贴装头
]
• [
检查贴装头
(9
m)]
• [
检查贴装头
(18
m)]
• [
点胶头
]
• [
无
]
‘
吸嘴交换器
’
吸嘴交换器。
有以下种类。
• [12/16
吸嘴交换器
]
• [8
吸嘴交换器
]
• [3
吸嘴交换器
]
• [2
吸嘴交换器
]
• [2
吸嘴交换器
(
屏蔽吸嘴用
)]
• [
屏蔽吸嘴头交换器
(S)]
• [
试点胶单元
]
• [
无
]
‘
生产线相机
’
元件识别照相机。有以下种类。
• [100
兆线性照相机
]
• [100
兆线性照相机Ⅱ
]
• [
无
]
‘
送料器台
’
编带、托盘元件供应部。有以下种类。
• [
智能供料器
]
• [
全直接托盘
] (
只限后方
)
• [
双直接托盘
] (
只限后方
)
• [
智能送料器
(17
站交换台车
+ 13
站固定
)]
• [
全直接托盘
+
智能送料器
]
• [
检查箱
]
• [
无
]
NPM-DGS
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-04 Page 4-21
项目
说明
‘
扩展选项
’
‘
架台类型
’
架台的类型。
• [
通常框架
]
• [
托盘设备框架
]
‘
元件排出传送带
’
排出
NG
元件的方法。
• [
元件排出传送带
]
• [
无
]
‘
通用点写装置
’
转印装置的种类。
• [
通用型转印装置
]
• [
无
]
‘3D
感应器
’
对元件进行三维识别的传感器。
‘
垂直相机
’
测量元件厚度的照相机。能够提高贴装质量。
‘
高度传感器
’
测量基板高度
(
翘曲
)
的传感器。能够提高描绘点胶的质量。
‘
散装供料器部品空气供给
’
设定是否向散装供料器供应空气。
‘
侧面照明
’
装在元件识别照相机上的侧面照明。
‘
生产中吸嘴更换有无
’
设定是否属于能够在生产中更换吸嘴的吸嘴头。只能在
8
吸嘴头的情
形下设定。
‘
共通选项
’
‘
左延长传送带
’
延长传送带的种类。
NPM(NM-EJM9B)
时
• [
无
]
• [LNB
传送带
]
NPM-D(NM-EJM1D)
时
• [
无
]
• [LNB
传送带
]
NPM-D2(NM-EJM5D)
时
• [
无
]
• [LNB
传送带
]
NPM-W(NM-EJM2D)
时
• [
无
]
• [
延长传送带
]
• [LNB
传送带
]
NPM-TT(NM-EJM3D)
时
• [
无
]
• [
延长传送带
]
• [LNB
传送带
]
