NPM-DGS 程序手册 4.4 吸嘴程序库编辑器 Page 4-50 EJS9AC-MB-04P-04 项目 说明 ‘ 附着物检查 ’ 设定是否进行附着物检查。 • [ 自动 ] • [ 有 ] • [ 无 ] 变更吸嘴数据 1 点击需要变更项目的工作格来变更数 据。 如果变更标准吸嘴的数据，所变更的 工作格的 背景颜色会发生变化。 通过创建而追加的吸嘴，背景颜色不 会发生变 化。 2 选择菜单栏的 [ 吸嘴 ] [ 保存…
NPM-DGS
程序手册
4.4
吸嘴程序库编辑器
EJS9AC-MB-04P-04 Page 4-49
4.4.3
吸嘴数据
对吸嘴数据的详细内容进行说明。
吸嘴数据设定项目
(NPM
、
CM/DT
通用
)
项目
说明
‘
吸嘴号码
’
吸嘴的编号。不能编辑标准吸嘴。
12
吸嘴用的小吸嘴时，吸嘴编
号的后面显示
‘S’
。
‘
识别模式
’
显示该吸嘴可对应的识别模式。关于多个显示，机器会自动判断。
‘TUPH’
吸嘴部的高度
吸着元件时的吸嘴高度。从最大吸嘴减元件高度，即可计算。
‘MAXH’
吸嘴的整体长度
显示吸嘴的全高。
‘X’
显示从上部看吸嘴时的
X
方向的大小。
‘Y’
显示从上部看吸嘴时的
Y
方向的大小。
‘TX’
显示从上部看吸嘴时的吸嘴端部
X
方向的大小。
‘TY’
显示从上部看吸嘴时的吸嘴端部
Y
方向的大小。
‘
吸嘴名字
’
显示吸嘴的名称。
‘
大小
’
设定吸嘴大小。有以下
6
种。
• [
标准
]
• [
小
]
• [
大
]
• [50mm]
• [
屏蔽
S]
• [
屏蔽
L]
‘NH’
吸嘴高度的测定
设定是否自动计测吸嘴高度。
‘LO’
有无吸着位置学习
设定是否进行吸着学习。
‘
到
’
有无偏芯补正
设定是否进行偏芯补正。
‘VU’
真空启动时间
在吸头吸着元件时，显示吸头从下降完成前开始将真空置于
ON
的时间。
‘VD’
真空破坏时间
显示在实装时吸头从下降完成前开始真空破坏时间。
‘TT’
吸着保持時間
显示在吸着时吸头下降的时间。
‘MT’
装着保持時間
显示在贴装时吸头下降的时间。
‘Fb’
吸嘴堵塞检测值
进行吸嘴交换时设定吸嘴堵塞检测时使用的阈值。
‘VSMC’
真空传感器贴装检查
检测贴装元件是否完成时设定。
‘
注释
’
请自由输入。
(
任意
)
Factory040401S-01C01
Factory040401S-02C00
NPM-DGS
程序手册
4.4
吸嘴程序库编辑器
Page 4-50 EJS9AC-MB-04P-04
项目
说明
‘
附着物检查
’
设定是否进行附着物检查。
• [
自动
]
• [
有
]
• [
无
]

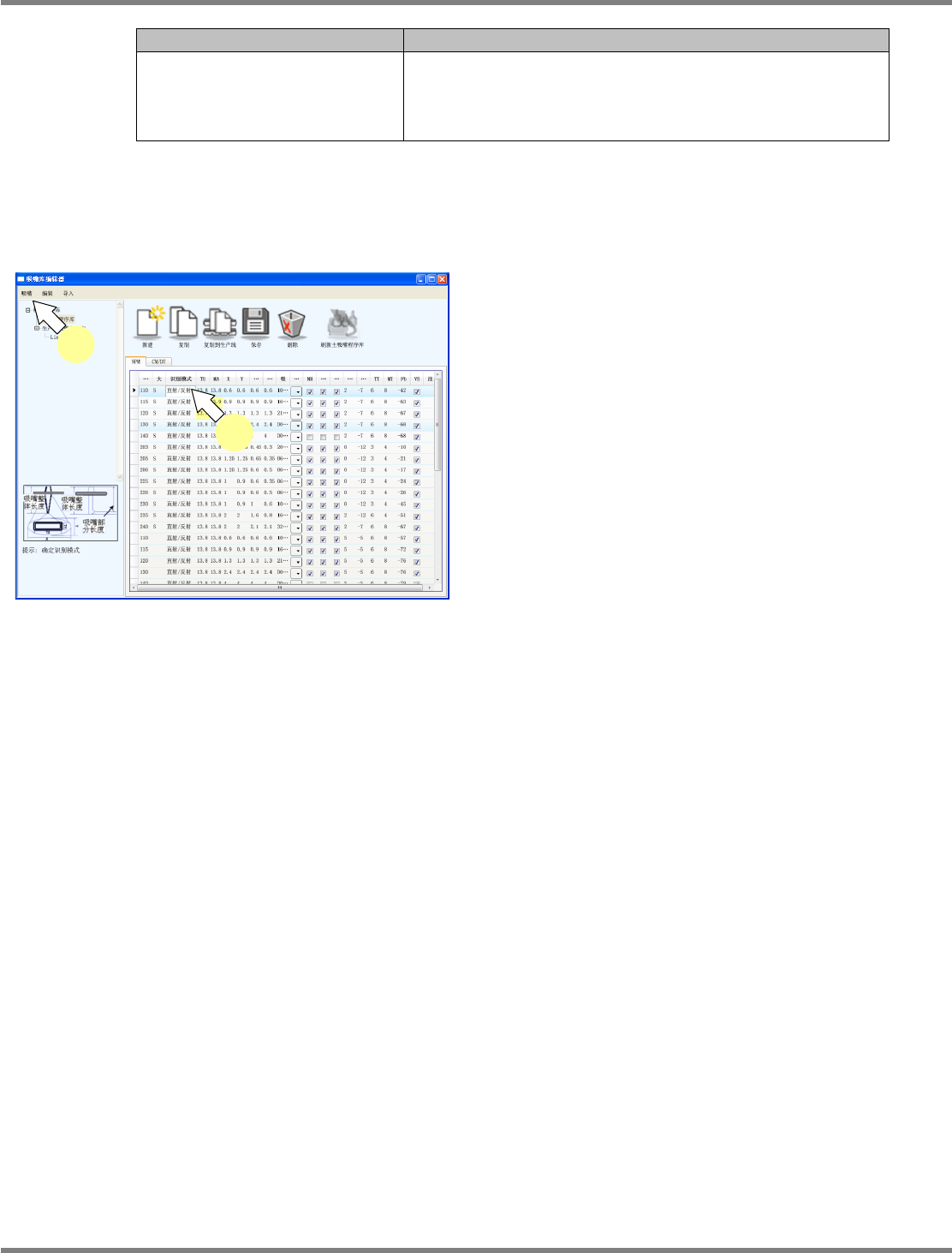

变更吸嘴数据
1
点击需要变更项目的工作格来变更数
据。
如果变更标准吸嘴的数据，所变更的工作格的
背景颜色会发生变化。
通过创建而追加的吸嘴，背景颜色不会发生变
化。
2
选择菜单栏的
[
吸嘴
]
[
保存
]
。
Factory040403S-01C00
2
1
NPM-DGS
程序手册
4.4
吸嘴程序库编辑器
EJS9AC-MB-04P-04 Page 4-51
4.4.4

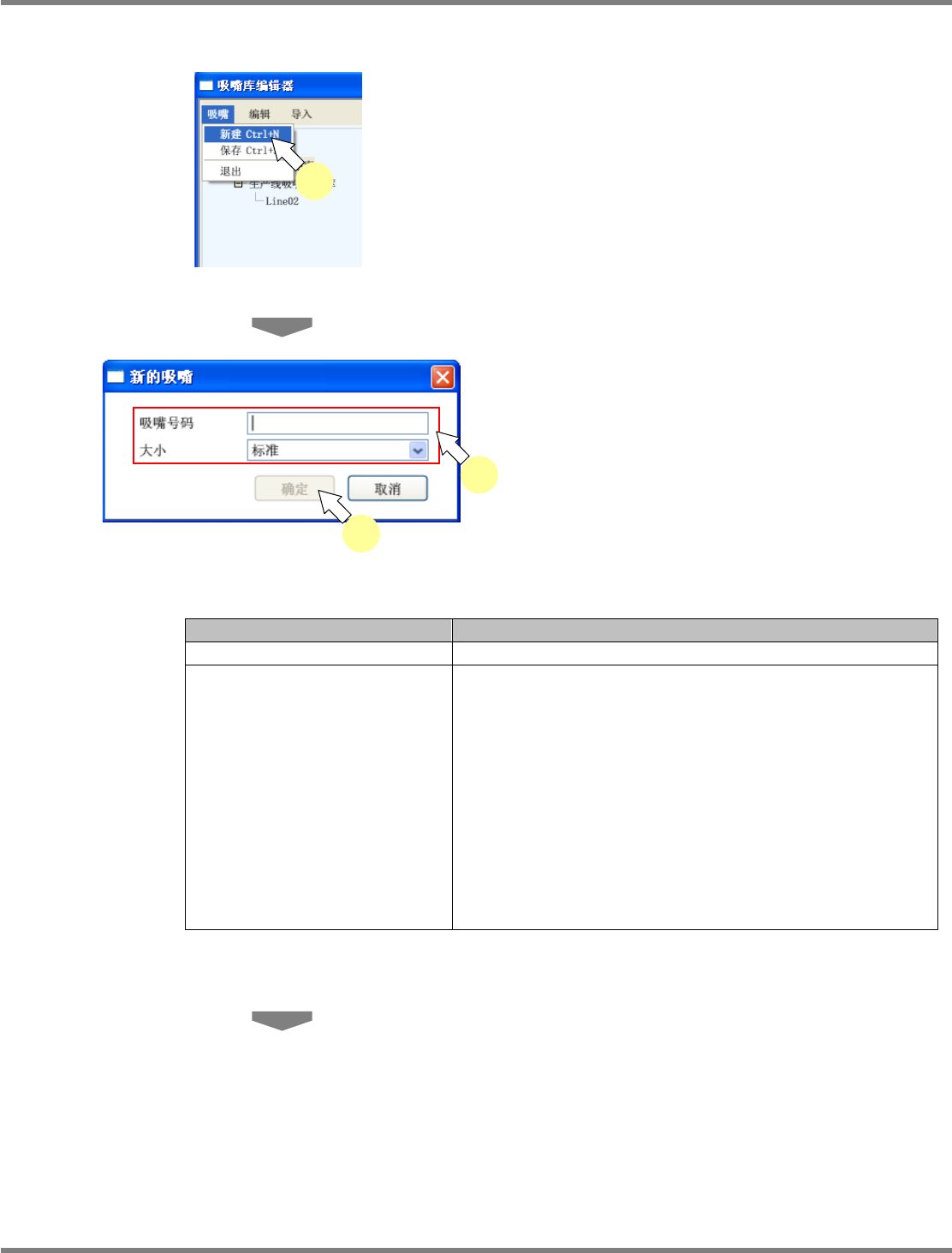

追加新建吸嘴
1
选择菜单栏的
[
吸嘴
]
[
新建
]
。
将显示
<
新的吸嘴
>
画面。
2
指定
‘
吸嘴号码
’
以及
‘
大小
’
。
3
点击
[
确定
]
。
吸嘴一览，从上段起按照号码的大小顺序而显
示，因此所输入的吸嘴号码会被追加到相应的
位置上。
设定项目
项目
说明
‘
吸嘴号码
’
输入吸嘴号码。输入范围
: 101 ~ 9999
‘
大小
’
设定吸嘴大小。
(
根据所输入的吸嘴号码，能够选择的项目会有所
不同。
)
吸嘴号码
: 101 ~ 999
• [
标准
]
• [
大
]
• [
小
]
吸嘴号码
: 1000 ~ 9999
• [
标准
]
• [
大
]
• [50mm]
• [
屏蔽
S]
• [
屏蔽
L]
Factory040404S-01C00
1
Factory040404S-02C00
2
3
