NPM-DGS
程序手册
4.5
点胶吸嘴库编辑器
Page 4-62 EJS9AC-MB-04P-04
4.5
点胶吸嘴库编辑器
在
<
点胶吸嘴库编辑器
>
画面上可进行喷嘴的添加、删除、编辑。
点胶嘴库编辑器是指管理喷嘴基本数据的编辑器。

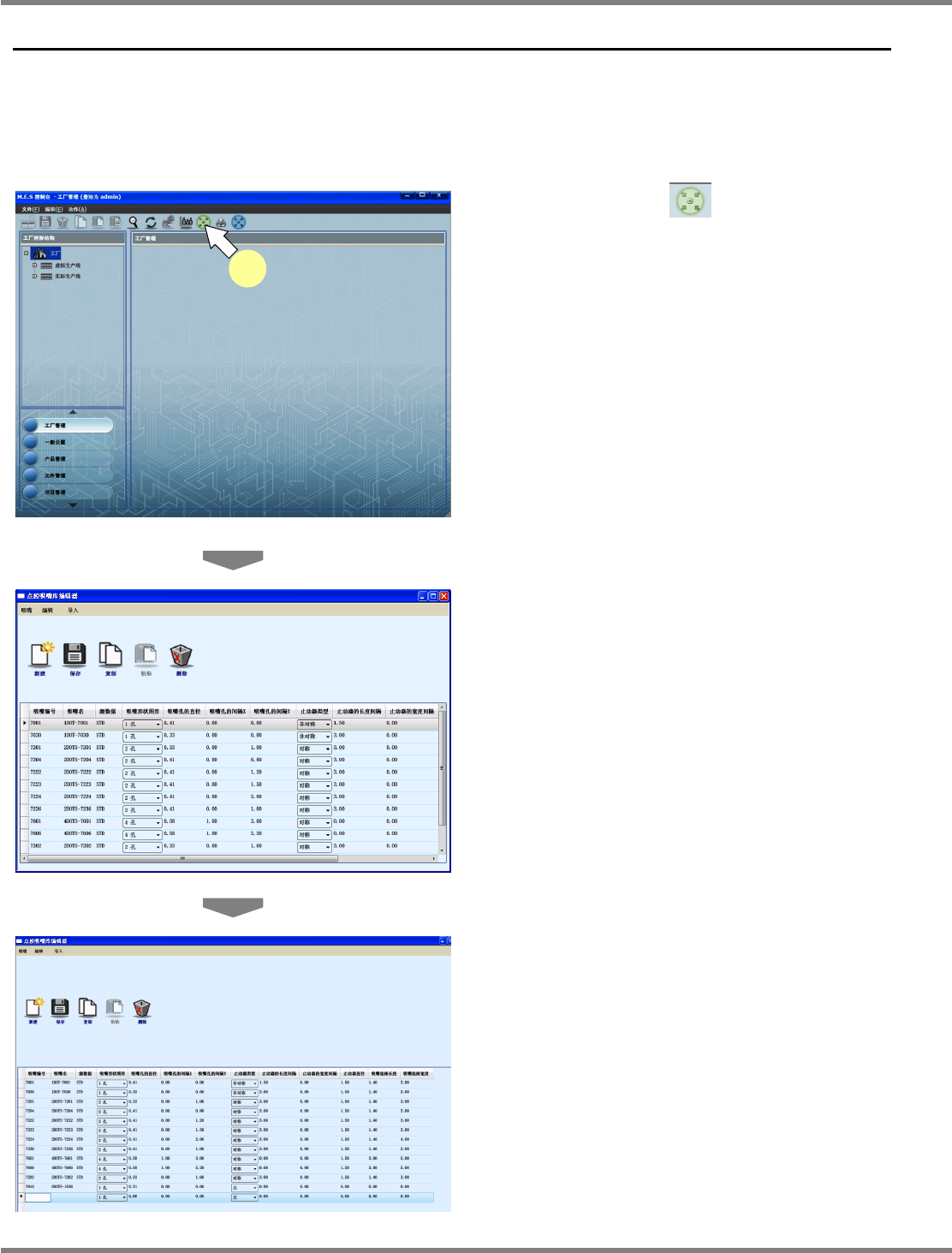

添加新喷嘴
1
点击工具栏的
(
点胶吸嘴库编
辑
)
。
将会显示
<
点胶吸嘴库编辑器
>
画面。
2
选择菜单栏的
[
吸嘴
]
[
新建
]
。
新喷嘴将被添加在喷嘴一览的最下行。
3
输入与喷嘴有关的详细内容。
本公司提供喷嘴时将一并提供必须设定的详细
内容。请将所记载的内容输入到所添加的行的
数据中。
4
选择菜单栏的
[
吸嘴
]
[
保存
]
。
Factory040700S-02 C00
Factory040700S-03 C00
Factory040700S-01 C00
1
NPM-DGS
程序手册
4.5
点胶吸嘴库编辑器
EJS9AC-MB-04P-04 Page 4-63
导入点胶喷嘴数据
1
选择菜单栏的
[
导入
]
[
点胶吸嘴
]
。
将会显示
<
打开
>
画面。
2
选择要导入的生产数据。
3
点击
[
打开
]
。
将会显示生产数据中所使用的点胶喷嘴头。
4
选择要导入的喷嘴。
5
点击
[
确定
]
。
如果已有同一名称的喷嘴，将会显示问是否重
写的确认信息。
6
点击
[
确定
]
。
导入的喷嘴将被添加在喷嘴一览的最下行。
Factory040700S-04 C00
1
Factory040700S-05 C00
2
3
Factory040700S-06 C00
4
5
Factory040700S-07 C00
6
NPM-DGS
程序手册
4.5
点胶吸嘴库编辑器
Page 4-64 EJS9AC-MB-04P-04
4.5.1
点胶喷嘴数据
对点胶喷嘴数据的详细内容进行说明。
点胶喷嘴数据设定项目
项目
说明
‘
吸嘴编号
’
喷嘴编号。标准喷嘴不能进行编辑。
‘
吸嘴名
’
显示喷嘴名称。
‘
源数据
’
通过复制制作的数据的复制源名称。
‘
吸嘴形状图形
’
根据点胶点数进行的分类。有
1
点点胶、
2
点点胶、
4
点点胶。
‘
吸嘴孔的直径
’
喷嘴孔的直径。可按照客户需要的点胶直径进行选择。
‘
吸嘴孔的间隔
X’
有多个喷嘴孔时的喷嘴配置距离
X
方向。
‘
吸嘴孔的间隔
Y’
有多个喷嘴孔时的喷嘴配置距离
Y
方向。
‘
止动器类型
’
止动器的类型。
‘
止动器的长度间隔
’
止动器横向的配置距离。
‘
止动器的宽度间隔
’
止动器纵向的配置距离。
‘
止动器直径
’
止动器的直径。
‘
吸嘴底座长度
’
喷嘴支座的横向长度。
‘
吸嘴底座宽度
’
喷嘴支座的纵向长度。
‘
中心计测
’
选择是否计测喷嘴的中心。
点胶喷嘴概要示例
Factory040701S-01C01
支座
喷嘴孔
止动器
止动器横向间隔
喷嘴支座宽
止动器直径
喷嘴孔直径
