NPM-DGS 程序手册 5.1 概要 Page 5-2 EJS9AC-MB-05P-03 5.1 概要 PCB 数据是定义基板上的实装元件、 标记等的数据。 在一般情况下， 获取基板 CAD 数据后， 编制 PCB 数据。 在 PCB 一览中显示以下 3 个数据， 可以进行编辑应用程序的启动、 复制、 删除等操作。 1. PCB 数据 : 定义生产基板的数据 2. CAD 宏 : 获取 CAD 数据，转换为 PCB 数据的宏 3. 标…
NPM-DGS
程序手册
EJS9AC-MB-05P-03 Page 5-1
5. PCB
编辑
在本章中，对
PCB
制作所需的功能
(
如
CAD
宏的定义、标记的编辑等
)
进行说明。
NPM-DGS
程序手册
5.1
概要
Page 5-2 EJS9AC-MB-05P-03
5.1
概要
PCB
数据是定义基板上的实装元件、标记等的数据。在一般情况下，获取基板
CAD
数据后，编制
PCB
数据。在
PCB
一览中显示以下
3
个数据，可以进行编辑应用程序的启动、复制、删除等操作。
1.
PCB
数据
:
定义生产基板的数据
2.
CAD
宏
:
获取
CAD
数据，转换为
PCB
数据的宏
3.
标记数据
:
用于生产基板上的补正和不良标记识别的标记
用语
说明
基板
是指基板全体。
图形
将多面基板中的每一个基板称作图形。对某一个图形上的实装点、
标记进行定义后，使用图形偏移量进行展开。
图形偏移量
表示各图形的位置和旋转方向。
基板标记
表示对基板全体进行补正的标记。
图形标记
表示对各图形分开进行补正的标记。
代表不良标记
指示基板上是否有不良图形
(
不进行元件贴装
)
的标记。在通常状态
下，对各图形分开进行不良标记的检查。但是，要缩短时间的情况
下，使用代表不良标记，以在没有不良图形时省略按照各图形分开
进行的检查。
图形不良标记
指示多面基板的不良图形
(
不进行元件贴装
)
的标记。
实装点
表示元件的实装点。
坐标系使用数学坐标系
(X:
向右为正方向、
Y:
向上为正方向、角度
:
逆时针为正方向
)
。
CAD
原点由客户可任意设定。
基于
CAD
原点设定基板外形
(
端面坐标
)
。所有的实装点和标记坐标须位于所设定的基板内。

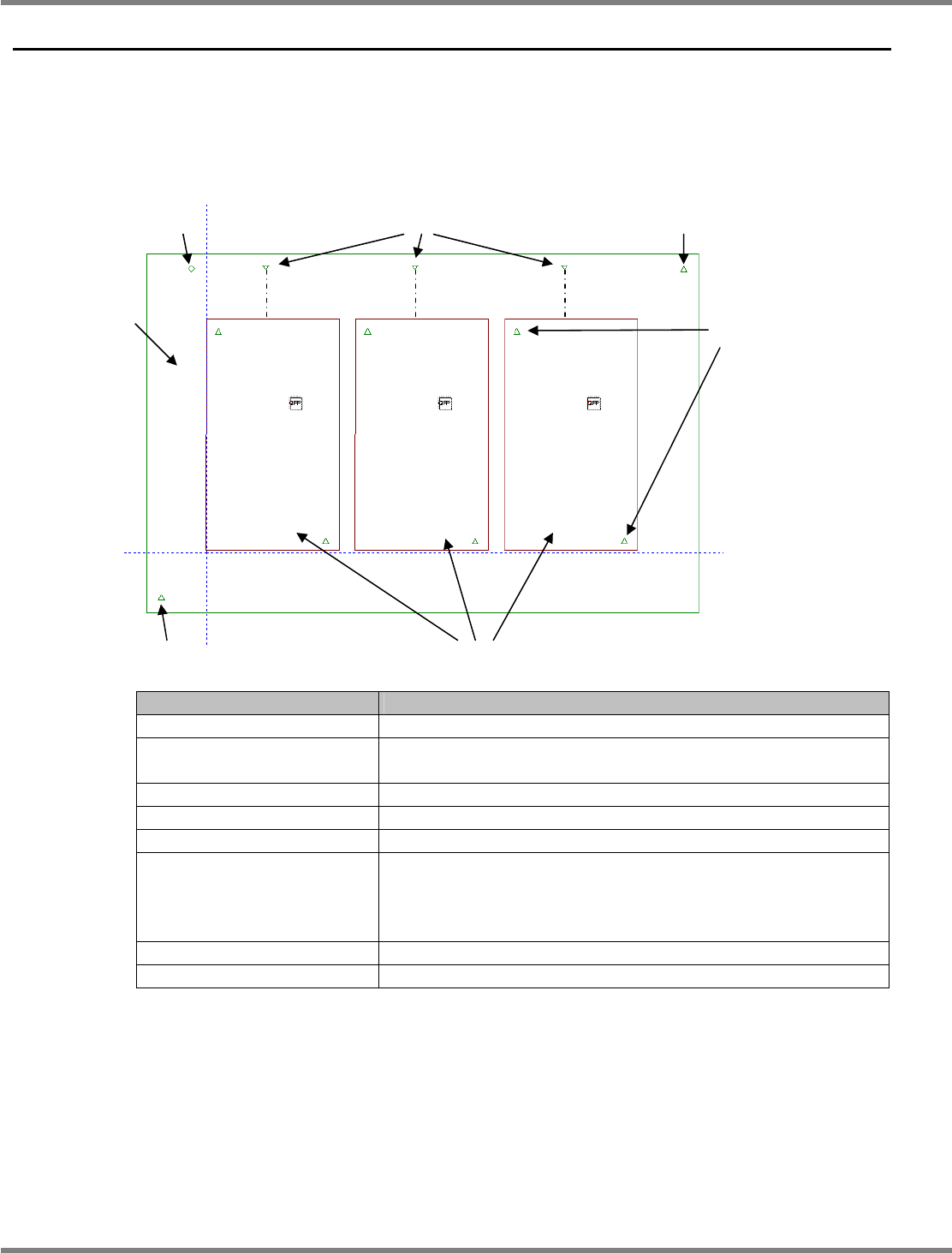

基板
图形
基板标记
基板标记
图形标记
代表不良标记
图形不良标记
NPM-DGS
程序手册
5.1
概要
EJS9AC-MB-05P-03 Page 5-3
5.1.1 PCB
一览的启动
启动
PCB
一览时，点击画面左下应用程序软件快速启动栏的
[
产品管理
]
。
Project050101S-01C00
