NPM-DGS 程序手册 5.2 CAD 宏的定义 EJS9AC-MB-05P-03 Page 5-23 设定输入文件 1 在 ‘ 描述 ’ 栏中输入宏的详细说明。 请记述要进行定义的宏的有关说明。 ( 任意 ) 2 选择将获取的元件链接到的元件程序 库。 3 为了特定在导入时无视的 ASCII 字符， 点击 [ASCII 码过滤器 ] 。 将会显示 <ASCII 字符过滤器 > 画面。 4 添加无视的 ASCI…
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-22 EJS9AC-MB-05P-03
编辑
ASCII
字符过滤器
在进行导入时若有要无视的
ASCII
字符过滤器，使用
ASCII
字符过滤器功能。点击
[ASCII
码过滤
器
]
，则会显示编辑画面。
ASCII
字符过滤器
项目
说明
‘
从
’
指定删除的
ASCII
字符的开始位置。
‘
到
’
指定删除的
ASCII
字符的结束位置。
按钮
按钮
说明
[
添加
]
在范围显示一览中添加指定到
‘
从
’
和
‘
到
’
字段的
ASCII
字符的范
围。
[
移除
]
从范围显示一览中删除选择的行。
[
确定
]
保存设定，关闭
<ASCII
字符过滤器
>
画面。
[
取消
]
取消设定，关闭
<ASCII
字符过滤器
>
画面。
Project050201S-16C00
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-03 Page 5-23

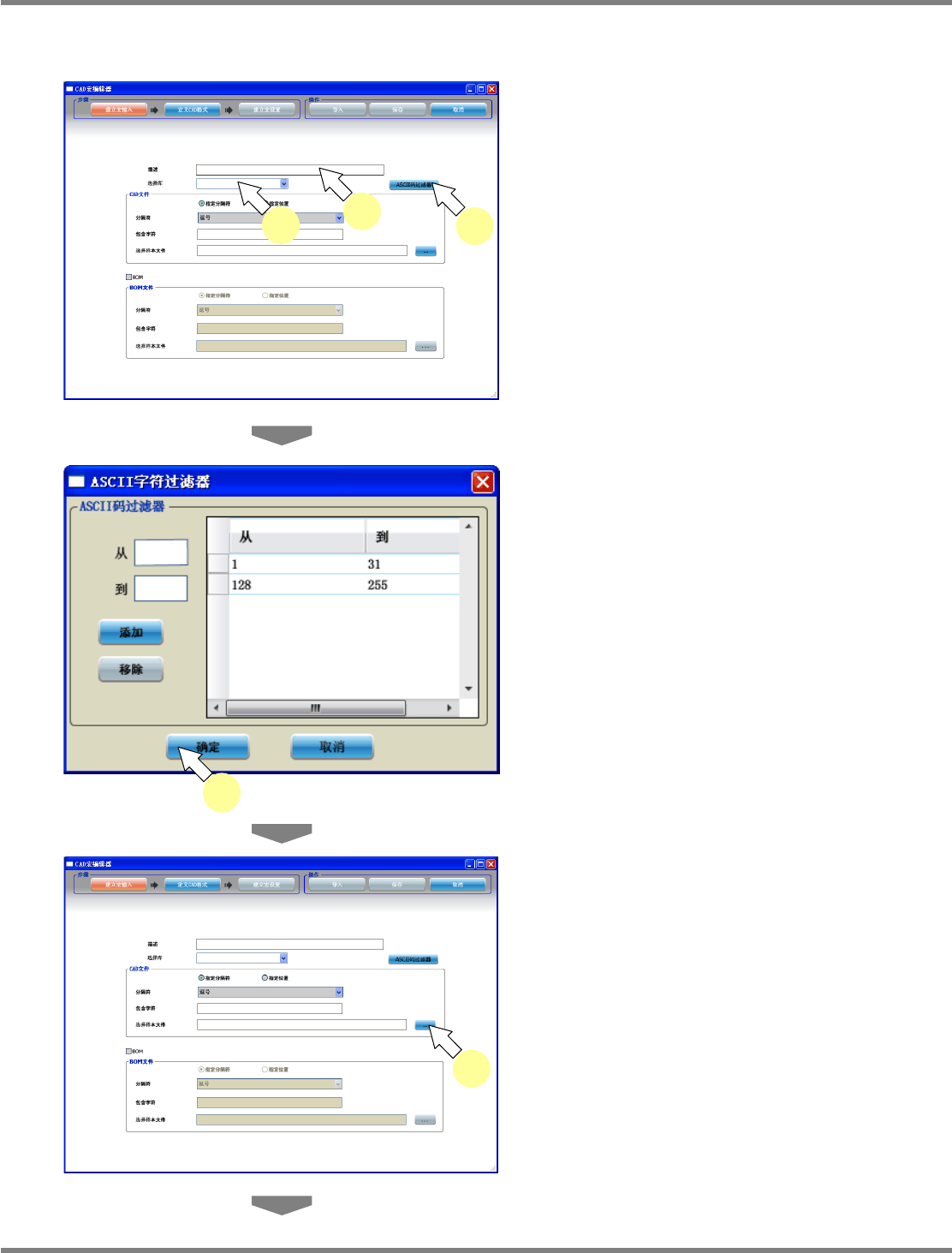

设定输入文件
1
在
‘
描述
’
栏中输入宏的详细说明。
请记述要进行定义的宏的有关说明。
(
任意
)
2
选择将获取的元件链接到的元件程序
库。
3
为了特定在导入时无视的
ASCII
字符，
点击
[ASCII
码过滤器
]
。
将会显示
<ASCII
字符过滤器
>
画面。
4
添加无视的
ASCII
字符范围后，点击
[
确
定
]
。
5
设定
CAD
文件。
使用分隔符时，请选择
‘
指定分隔符
’
选项，使用
字符定位时，请选择
‘
指定位置
’
选项。
选择
‘
指定分隔符
’
时，请输入分隔符和包含字
符。
在参照实际的
CAD
文件的同时对宏进行定义。
将该
CAD
文件称作样本文件。
请选择要使用的样本文件。
Project050201S-17C00
1
2
3
Project050201S-18C00
4
Project050201S-19C00
5
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-24 EJS9AC-MB-05P-03

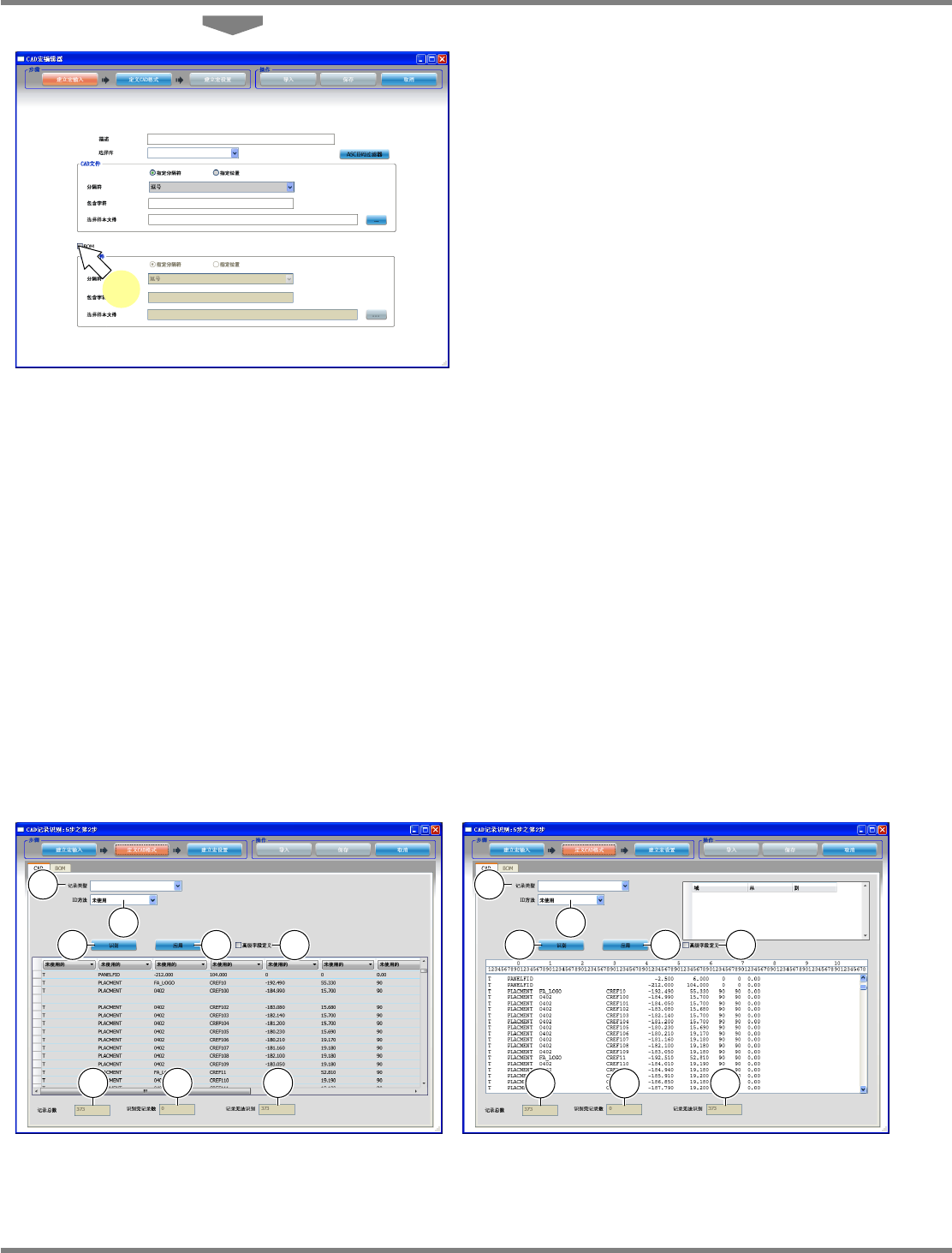

6
设定
BOM
文件。
(
有
BOM
文件时
)
请在本项复选框中打勾。
使用分隔符时，请选择
‘
指定分隔符
’
选项，使用
字符定位时，请选择
‘
指定位置
’
选项。
选择
‘
指定分隔符
’
时，请输入分隔符和包含字
符。
请选择用于宏定义的样本
BOM
文件。
2. CAD
格式定义
在
‘
定义
CAD
格式
’
步骤中，定义用于进行
CAD/BOM
的获取设定的
CAD/BOM
文件格式。
‘
定义
CAD
格式
’
步骤有以下
2
个标签。
[CAD]:
定义
CAD
文件中存在的记录类型的识别方法和格式。
[BOM]:
定义
BOM
文件中存在的记录类型的识别方法和格式。
仅在
‘
建立宏输入
’
步骤中选择
BOM
文件时可输入。
在
CAD
和
BOM
标签中显示出来的信息，根据
‘
建立宏输入
’
步骤中输入的方法
(‘
位置
’/‘
分隔
’)
而决
定。输入的方法有以下
4
种。
•
使用分隔符指定
CAD
文件时的
CAD
标签
•
使用位置指定
CAD
文件时的
CAD
标签
•
使用分隔符指定
BOM
文件时的
BOM
标签
•
使用位置指定
BOM
文件时的
BOM
标签
CAD
标签
使用分隔符指定
CAD
文件时的
CAD
标签
使用位置指定
CAD
文件时的
CAD
标签
Project050201S-20C00
6
Project050201S-21C00
1
2
7
8
3
4 5
6
Project050201S-22C00
1
2
7
8
3 4
5
6
