NPM-DGS 程序手册 5.2 CAD 宏的定义 Page 5-34 EJS9AC-MB-05P-03 CAD 宏定义例 对从分隔符指定 CAD 文件中抽出实装点所需的定义例 进行说明。 在分割符指定 CAD 文件中，若有第 2 列中包含 ‘PLACMENT’ 的记录，则将其当作实装点的定 义。 1 选择定义的对象。 选择 ‘ 记录类型 ’ 的 [ 贴装点 ] 。 2 对抽出条件进行定义。 选择 ‘ID 方法 ’ 的 [ …
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-03 Page 5-33
使用分隔符指定
CAD
文件时的
CAD
格式的定义

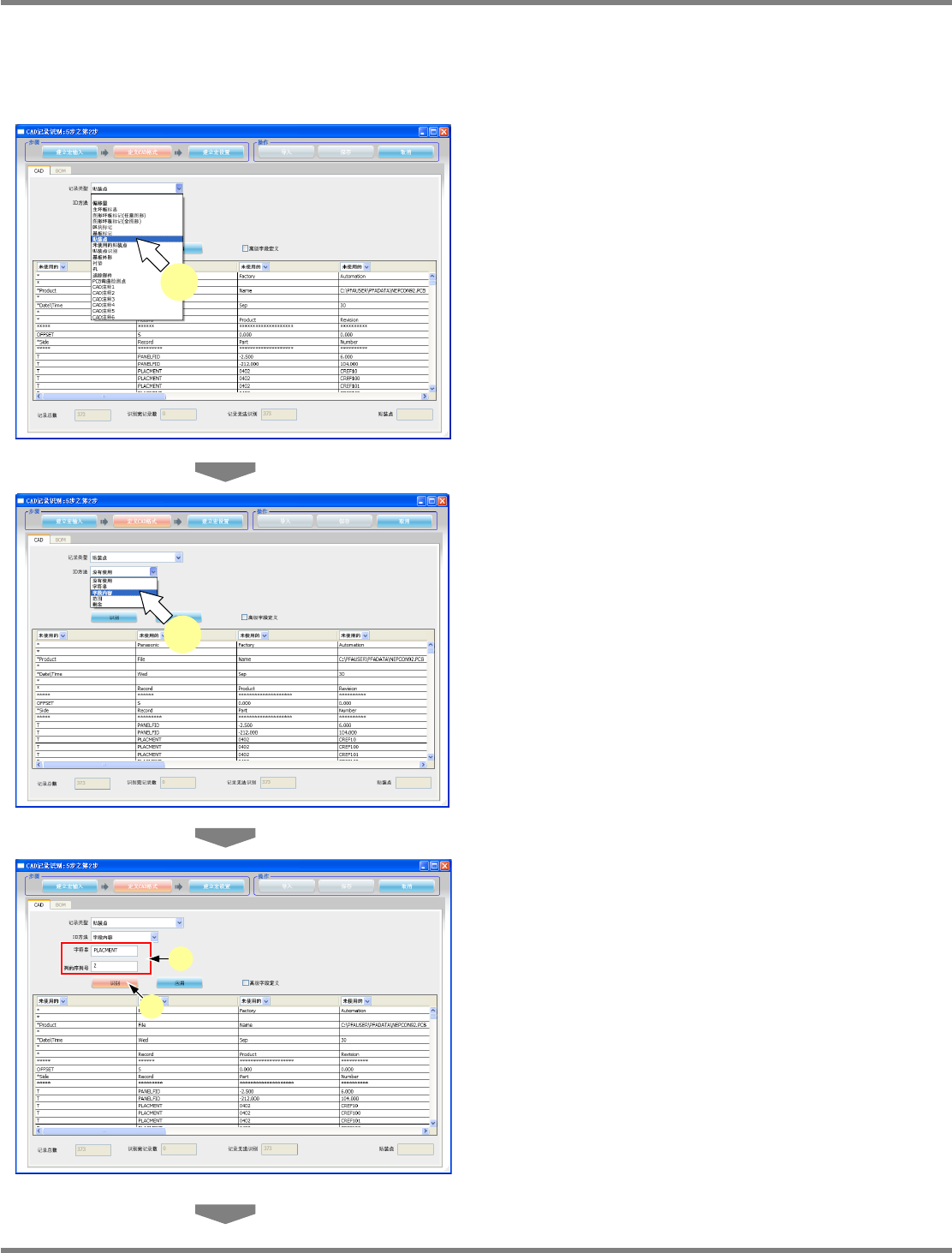

1
选择定义的记录类型。
关于可以设定的
‘
记录类型
’
，请参阅
‘5.2.1
CAD
宏编辑器
’
‘2. CAD
格式定义
’
‘
CAD
标签
’
‘
记录类型和字段定义的关系
’
。
我们推荐首先定义实装点记录。
显示出来的字段，根据选择的记录类型将会有
所不同。
2
选择使用的
ID
方法。
关于可以使用的
‘ID
方法
’
，请参阅
‘5.2.1
CAD
宏编辑器
’
‘2. CAD
格式定义
’
‘
CAD
标签
’
‘
记录类型和字段定义的关系
’
。
显示出来的选项，根据选择的
ID
方法将会有所
不同。
对于显示出来的选项，请设定适当的数值。
3
点击
[
识别
]
。
按照用
ID
方法已设定的条件检索
CAD
文件，
显示其结果。
4
在各列的下拉菜单中选择字段名字。
至少要把全部必须字段
(
末尾显示
‘
’)
定义完
成。
5
点击
[
应用
]
。
Project050201S-33C00
1
2
3
Project050201S-34C00
4
Project050201S-35C00
5
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-34 EJS9AC-MB-05P-03
CAD
宏定义例
对从分隔符指定
CAD
文件中抽出实装点所需的定义例进行说明。
在分割符指定
CAD
文件中，若有第
2
列中包含
‘PLACMENT’
的记录，则将其当作实装点的定义。

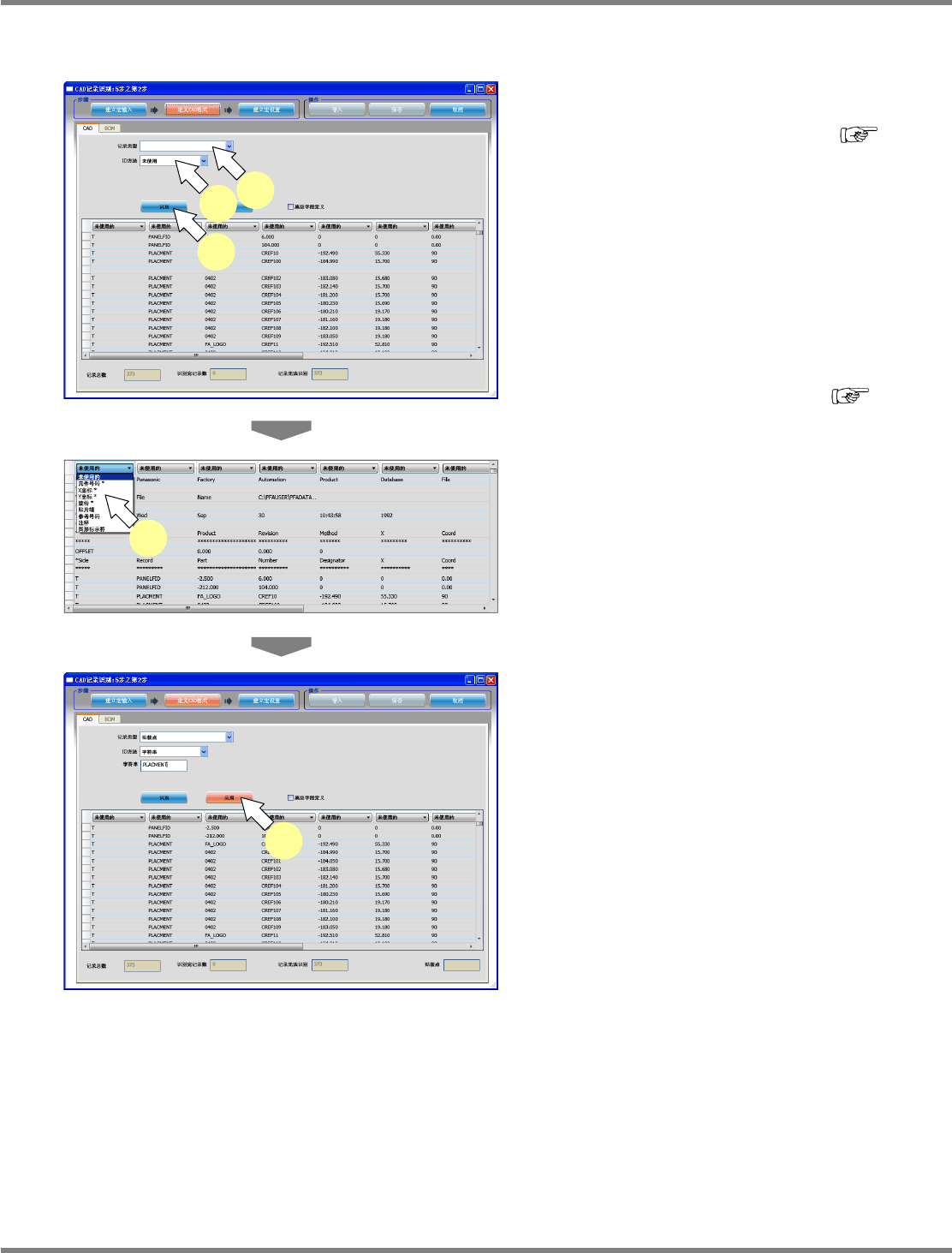

1
选择定义的对象。
选择
‘
记录类型
’
的
[
贴装点
]
。
2
对抽出条件进行定义。
选择
‘ID
方法
’
的
[
字段内容
]
。
a)
在
‘
字符串
’
中输入
‘PLACMENT’
，在
‘
列的序列
号
’
中输入
‘2’
。
b)
点击
[
识别
]
，只有符合条件的记录才被显示，
所以可以验证指定的条件
(
在此，抽出包括字符
串
‘PLACMENT’
在内的行
)
是否正确。
Project050201S-36C03
1
Project050201S-37C02
2
Project050201S-38C02
a
b
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-03 Page 5-35
3
对字段进行定义。
对实装点的定义所需的字段进行定义。实装点
必须对下列所有项目进行定义。
•
元件号码
• X
坐标
• Y
坐标
•
旋转
下列字段是选项。
•
参考号码
•
注释
•
图形标示符
•
元件描述
在
[
元件描述
]
所定义的列，将在导入时设定在元
件的
[
描述
]
中。

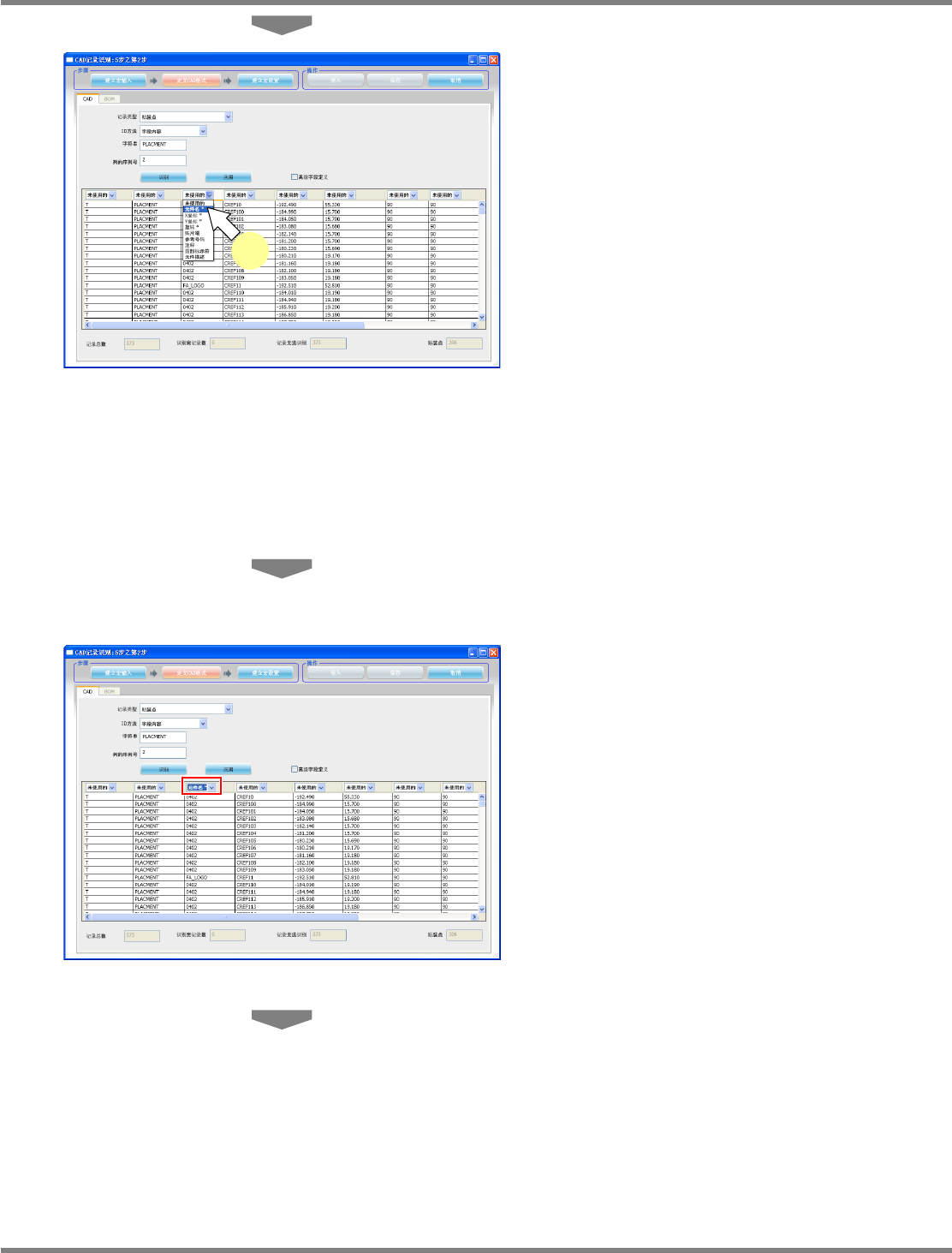

以收藏在第
3
栏里的元件名为基础，对元件名进
行定义。
选择第
3
列的组合框
[
元件号码
]
。
第
3
列已被定义为
[
元件号码
]
。
Project050201S-39C02
3
Project050201S-40C02
