NPM-DGS 程序手册 5.2 CAD 宏的定义 Page 5-38 EJS9AC-MB-05P-03 CAD 宏定义例 对从位置指定 CAD 文件中抽出实装点所需的定义例 进行说明。 在 CAD 文件中，若有包含字符串 ‘PLACMENT’ 的记录，则将其当作实装点的定义 。 1 选择定义对象。 选择 ‘ 记录类型 ’ 的 [ 贴装点 ] 。 2 对抽出条件进行定义。 选择 ‘ID 方法 ’ 的 [ 字段内容 ] 。 a…
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-03 Page 5-37
使用位置指定
CAD
文件时的
CAD
格式的定义
1
选择定义的记录类型。
关于可设定的
‘
记录类型
’
，请参照
‘5.2.1
CAD
宏编辑器
’
‘2. CAD
格式定义
’
‘
CAD
标签
’
‘
记录类型和字段定义的关系
’
。
我们推荐首先定义实装点记录。
显示出来的字段，根据选择的记录类型将会有
所不同。
2
选择使用的
ID
方法。
关于可使用的
‘ID
方法
’
，请参照
‘5.2.1
CAD
宏编辑器
’
‘2. CAD
格式定义
’
‘
CAD
标签
’
‘
记录类型和字段定义的关系
’
。
显示出来的选项，根据选择的
ID
方法将会有所
不同。
对于显示出来的选项，请设定适当的数值。
3
点击
[
识别
]
。
按照用
ID
方法已设定的条件检索
CAD
文件，
显示其结果。
在画面的右上将会显示字段的一览表。在此将
会显示已被定义的字段名和其开始位置、以及
结束位置。
4
在已被显示的
CAD
文件中选择数据
后，并从显示出来的菜单中选择字段
名。
至少要把全部必须字段
(
末尾显示
‘
’)
定义完
成。
5
点击
[
应用
]
。
Project050201S-43C00
1
2
3
Project050201S-44C00
4
Project050201S-45C00
5
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-38 EJS9AC-MB-05P-03
CAD
宏定义例
对从位置指定
CAD
文件中抽出实装点所需的定义例进行说明。
在
CAD
文件中，若有包含字符串
‘PLACMENT’
的记录，则将其当作实装点的定义。
1
选择定义对象。
选择
‘
记录类型
’
的
[
贴装点
]
。
2
对抽出条件进行定义。
选择
‘ID
方法
’
的
[
字段内容
]
。
a)
在
‘
字符串
’
中输入
‘PLACMENT’
。
b)
按
[
识别
]
后，只显示符合条件的记录，即可验
证所指定的条件
(
在此指着抽出包含字符串
‘PLACMENT’
的行
)
是否正确。
Project050201S-46C00
1
Project050201S-47C00
2
Project050201S-48C00
b
a
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-03 Page 5-39
3
对字段进行定义。
对实装点的定义所需的字段进行定义。实装点
必须对下列所有项目进行定义。
•
元件号码
• X
坐标
• Y
坐标
•
旋转
下列字段都是选项。
•
贴片端
•
参考号码
•
注释
•
图形标示符
以被收藏在第
17
位
~ 36
位数里的元件名为基
础，对元件名进行定义。

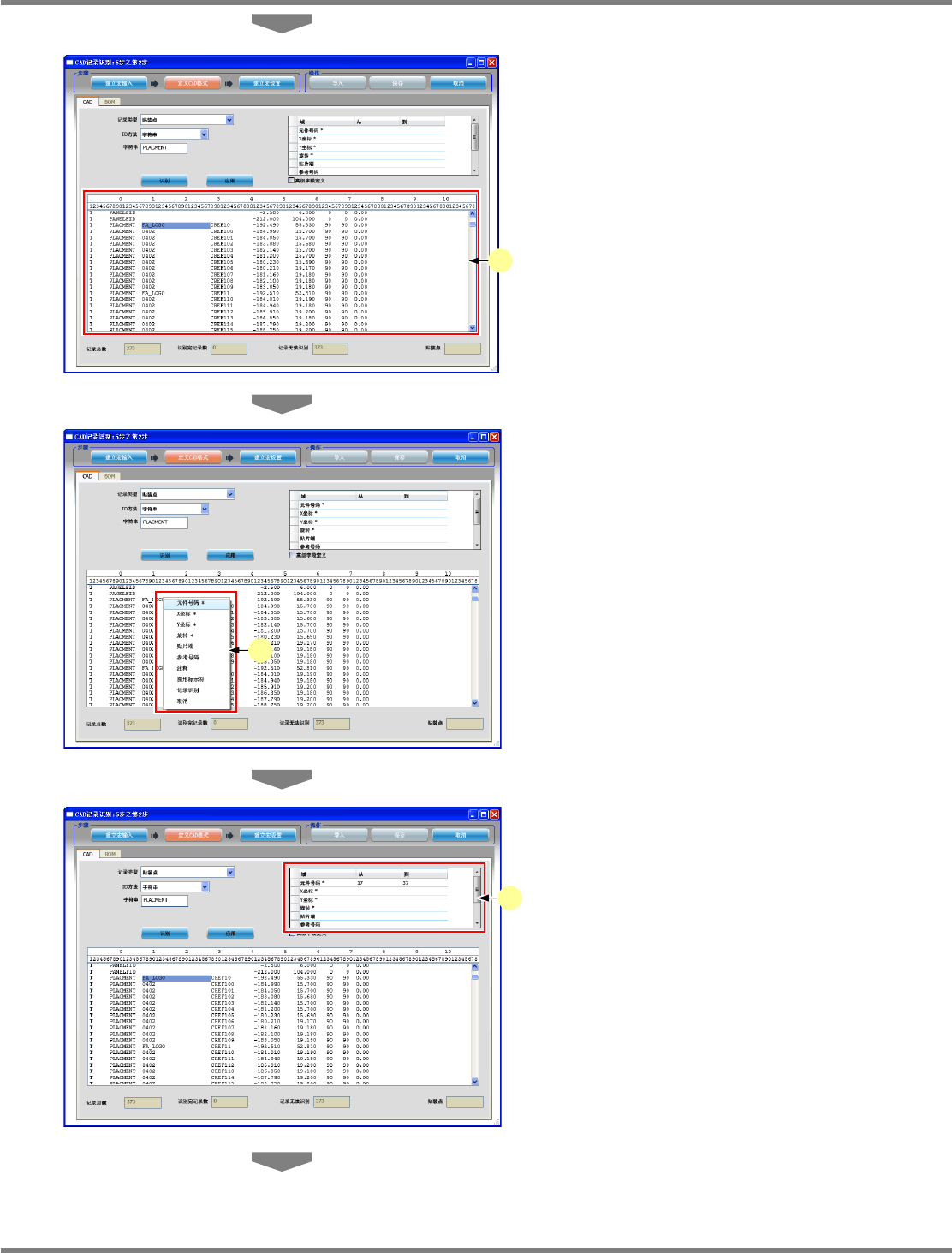

a)
点击
17
位数后拖到
36
位数。
b)
放开按钮后将会显示菜单，将光标对准元件号
码后单击。
c)
字段
‘
元件号码
’
的开始位置、结束位置的定义
操作完成。
Project050201S-51C00
c
Project050201S-50C00
b
Project050201S-49C00
a
