NPM-DGS 程序手册 5.2 CAD 宏的定义 EJS9AC-MB-05P-03 Page 5-51 5 点击 [ 应用 ] 。 Project050201S-7 1C00 5
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-50 EJS9AC-MB-05P-03

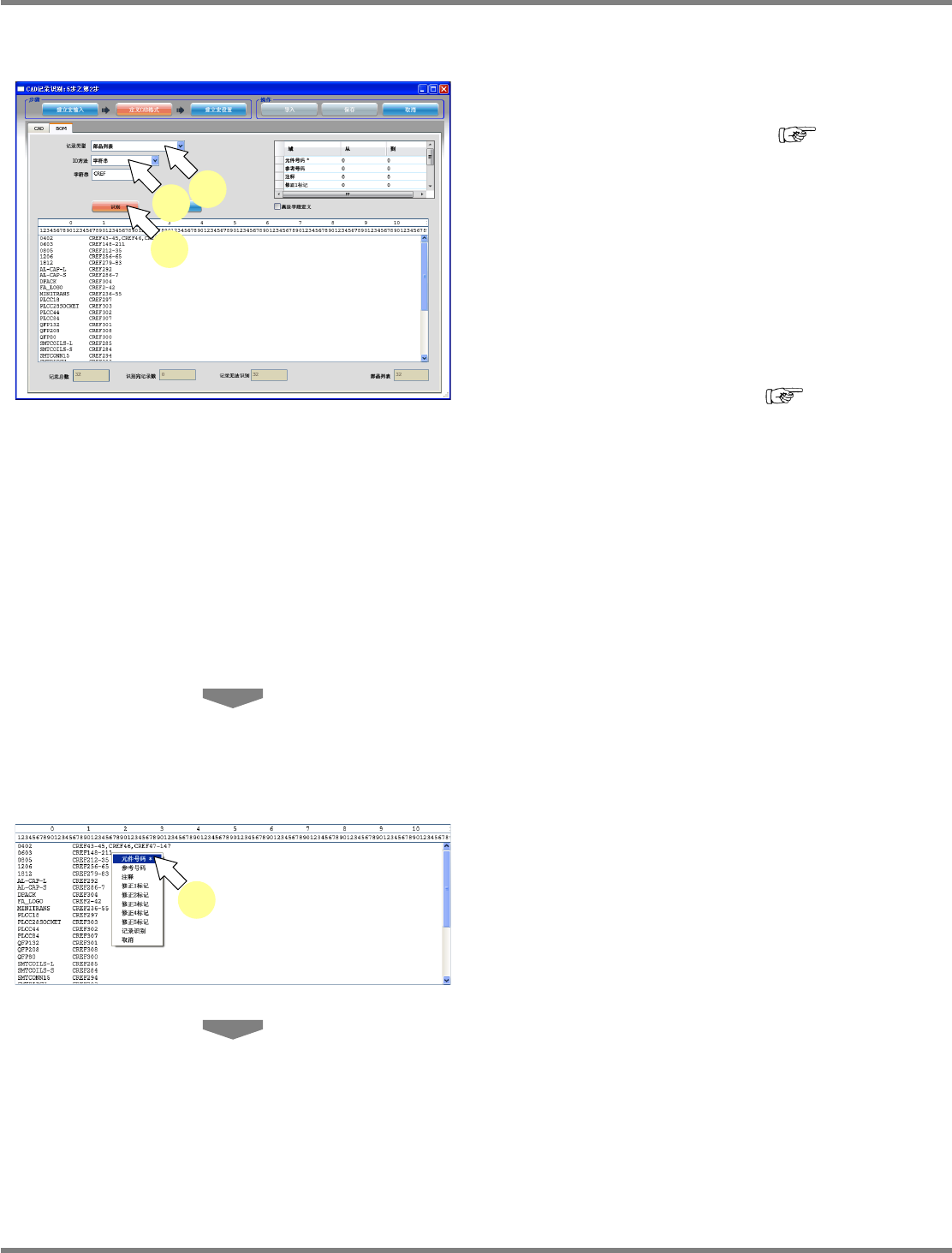

使用位置指定
BOM
文件时的
BOM
格式的定义
1
选择定义的记录类型。
关于可设定的
‘
记录类型
’
，请参照
‘5.2.1
CAD
宏编辑器
’
‘2. CAD
格式定义
’
‘
BOM
标签
’
‘
记录类型和字段定义的关系
’
。
我们推荐首先定义实装点记录。
显示出来的字段，根据选择的记录类型，将会
有所不同。
2
选择使用的
ID
方法。
关于可使用的
‘ID
方法
’
，请参照
‘5.2.1
CAD
宏编辑器
’
‘2. CAD
格式定义
’
‘
BOM
标签
’
‘
记录类型和字段定义的关系
’
。
显示出来的选项，根据选择的
ID
方法，将会有
所不同。
对于显示出来的选项，请设定适当的数值。
3
点击
[
识别
]
。
按照用
ID
方法已设定的条件检索
CAD
文件，
显示其结果。
在画面的右上将会显示字段的一览表。在此将
会显示已被定义的字段名和其开始位置、以及
结束位置。
4
在显示的
CAD
文件中选择数据后，在
显示出来的菜单中选择字段名。
至少要把全部必须字段
(
末尾显示
‘
’)
定义完
成。
Project050201S-69C00
1
2
3
Project050201S-70C00
4
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-03 Page 5-51
5
点击
[
应用
]
。
Project050201S-71C00
5
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-52 EJS9AC-MB-05P-03
3.
宏定义的详细设定
用
‘
建立宏设置
’
步骤，定义获取
CAD
时的详细设定。
‘
建立宏设置
’
步骤有以下
5
个标签。
•
全面
•
操作
• BOM
•
检查内容
•
角度符号
全面标签
定义在获取
CAD
时的基本设定。
设定项目
项目
说明
‘XY
单位
’
选择在
CAD
文件上使用的单位。使用用户选项，可定义将各
CAD
系统上使用的单位转换为毫米的系数。请在输入框中输入系数。
‘
基板面识别符
’
在一般情况下，
T
指的是表面
(Top)
、
B
指的是背面
(Bottom)
。
指定这些以外的方向时，在此字段中输入方向。
‘
旋转方向
’
设定要使用的
CAD
系统的元件旋转方向
(
顺时针
/
逆时针
)
。
• ‘
逆时针转
’
• ‘
顺时针转
’
Project050201S-72C00
