NPM-DGS 程序手册 5.2 CAD 宏的定义 EJS9AC-MB-05P-03 Page 5-65 ① 在 VB Script 下，编制如下所示的转换脚本。 以 Test.vbs 之文件名保存。 Set arg= WScript.Arguments Set Fs = WScript.CreateObject( "Scripting.FileSystemObject") Set regEx = New RegEx…
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-64 EJS9AC-MB-05P-03
脚本的编制示例
能够登录用任何语言所编写的脚本，但是需要满足下述条件。
能够从指令线开始执行。
作为指令线的引数，能够指定输入的
CAD
文件和存放转换后文件的途径
(
包含文件名
)
。
正常执行呼出的指令时，其返回值需为
0
。如果设定了
0
以外的返回值，将视为错误而暂时
中断导入处理。
在这里通过示例，就读取类似下述
CAD
文件的情形加以说明。
CAD
文件
PCBBoard
Name TEST
Length 329.50
Width 245.00
Thickness 1.20
PCBComponent
no. x y angle designator component
1 58.200 42.910 90.00 C1 0001
2 73.400 35.450 -90.00 C2 0002
3 99.410 35.450 0.00 C3 0003
・
・
・
基板长度、基板宽度、基板厚度分别为个别纪录，
而不能使用用户定义
CAD
宏来读取。
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-03 Page 5-65
① 在
VB Script
下，编制如下所示的转换脚本。
以
Test.vbs
之文件名保存。
Set arg= WScript.Arguments
Set Fs = WScript.CreateObject("Scripting.FileSystemObject")
Set regEx = New RegExp
regEx.Global = True
Dim BoardSize(2)
Set InputFile = Fs.OpenTextFile(arg(0),1)
Set OutputFile = Fs.CreateTextFile(arg(1),True)
InputAllStr = InputFile.ReadAll
GetBoardSize InputAllStr
OutputFile.WriteLine "BOARD_SIZE " & BoardSize(0) & " " & BoardSize(1) & " " &
BoardSize(2)
OutputFile.WriteLine
OutputFile.Write InputAllStr
InputFile.Close
OutputFile.Close
Sub GetBoardSize(str)
regEx.Pattern = "(Length|Width|Thickness)\s*(\d+\.*\d*)"
Set Matches = regEx.Execute(str)
For i = 0 To Matches.Count-1
If StrComp(Matches(i).SubMatches(0),"Length") = 0 Then
BoardSize(0) = Matches(i).SubMatches(1)
ElseIf StrComp(Matches(i).SubMatches(0),"Width") = 0 Then
BoardSize(1) = Matches(i).SubMatches(1)
ElseIf StrComp(Matches(i).SubMatches(0),"Thickness") = 0 Then
BoardSize(2) = Matches(i).SubMatches(1)
End If
Next
End Sub
② 如果对第一引数指定样本
CAD
文件、对第二引数指定输出目的地文件后执行脚本，输出目的地文件
将如下所示。
BOARD_SIZE 329.50 245.00 1.20
PCBComponent
no. x y angle designator component
1 58.200 42.910 90.00 C1 0001
2 73.400 35.450 -90.00 C2 0002
3 99.410 35.450 0.00 C3 0003
・
・
・
编制文件系统对象
编制正规显示对象
存放基板尺寸
L
、
W
、
T
以读取模式打开文件
编制输出文件
全行读取文件内容
将基板尺寸收存进
BoardSize
将基板尺寸行输出到输出文件
将原来的
CAD
数据写进输出文件
关闭文件
取出基板尺寸的函数
与基板尺寸相匹配的
正规显示
以一行输出基板长度、基板宽度、基板厚度，
并能够用用户定义
CAD
宏执行定义
编制引数对象
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-66 EJS9AC-MB-05P-03

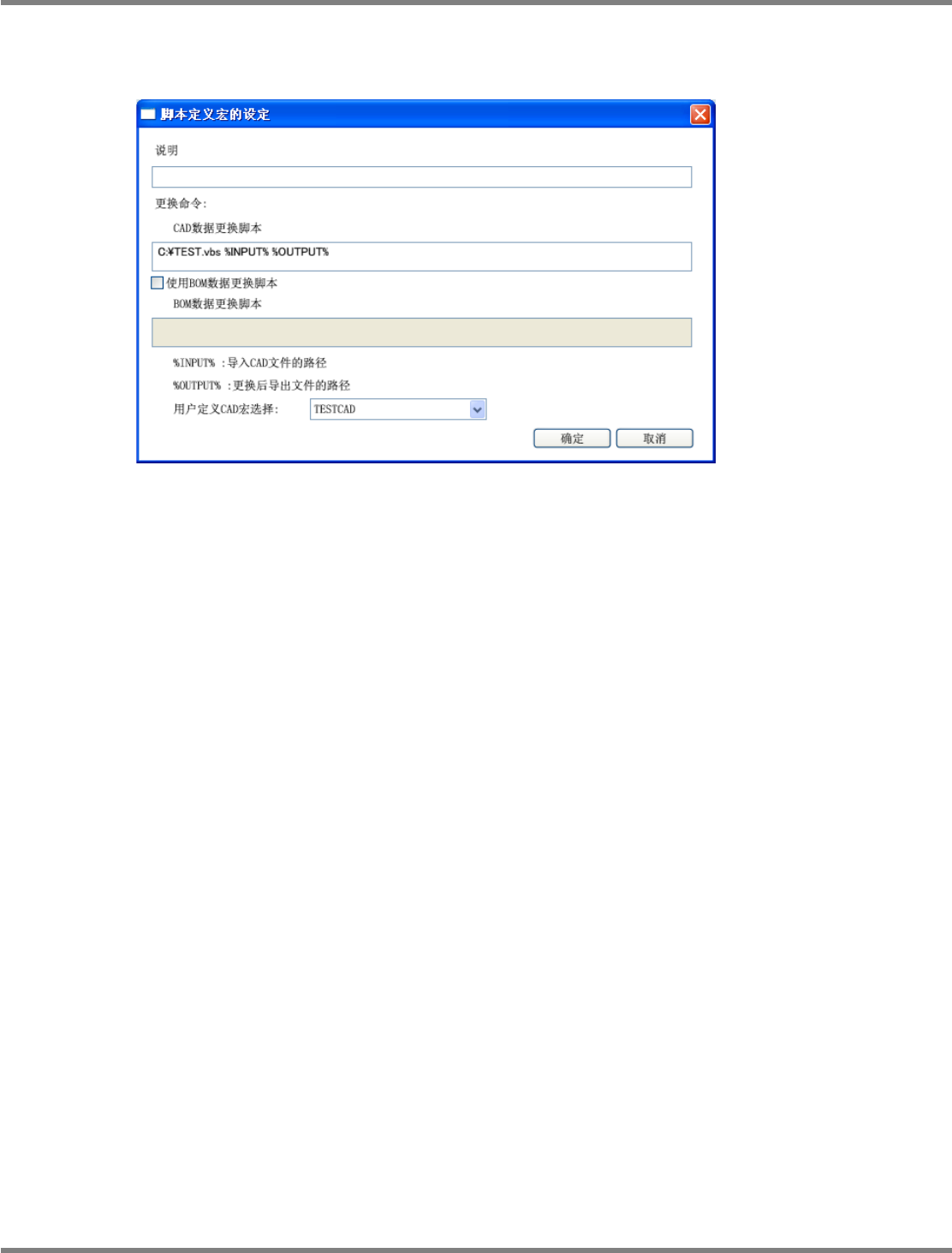

③ 在
C:\
内存放脚本时，脚本定义
CAD
宏的定义将如下所示。
‘C:\TEST.vbs %INPUT% %OUTPUT%’
选择读取转换后文件所需的用户定义
CAD
宏。
