NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
Page 5-88 EJS9AC-MB-05P-03
③ 错误选项
以
GenCAD14
宏显示在导入中发生的错误。
显示项目
项目
说明
‘#’
对所发生的错误标注序号后显示。
‘
错误信息
’
显示错误内容。
Project050300S-21C00
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-03 Page 5-89

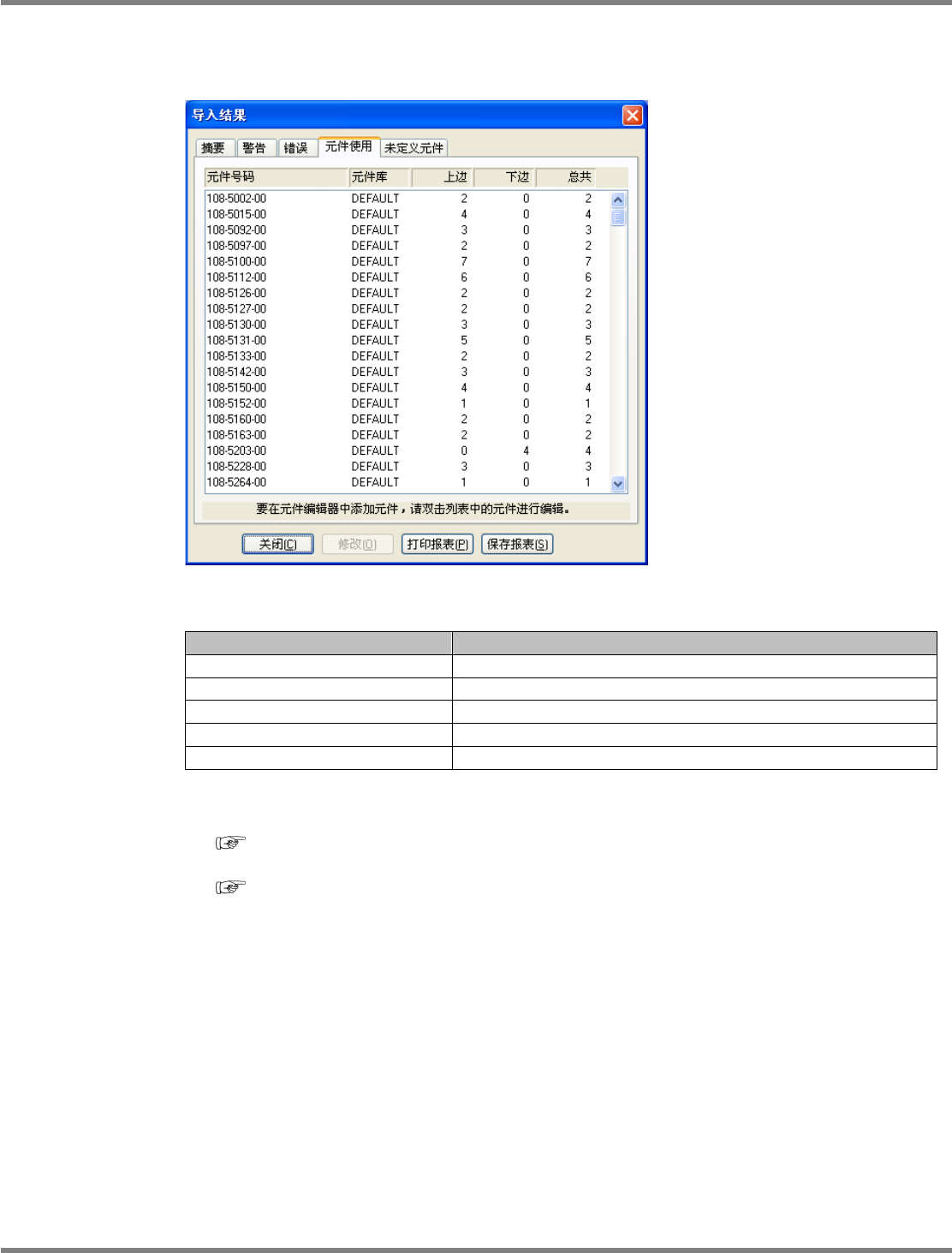

④ 元件使用选项
以
GenCAD14
宏显示所导入的元件。
显示项目
项目
说明
‘
元件号码
’
显示所使用元件的序号。
‘
元件库
’
显示所使用元件的元件库。
‘
上边
’
显示上边的实装点数。
‘
下边
’
显示下边的实装点数。
‘
总计
’
显示实装点数的总计。
双击未登录元件的行，即能够新建编制元件。
(
‘6.5
添加新的元件
’ )
双击已登录元件的行，即能够编辑元件。
(
‘6.5.3
编辑元件
’ )
Project050300S-22C00
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
Page 5-90 EJS9AC-MB-05P-03

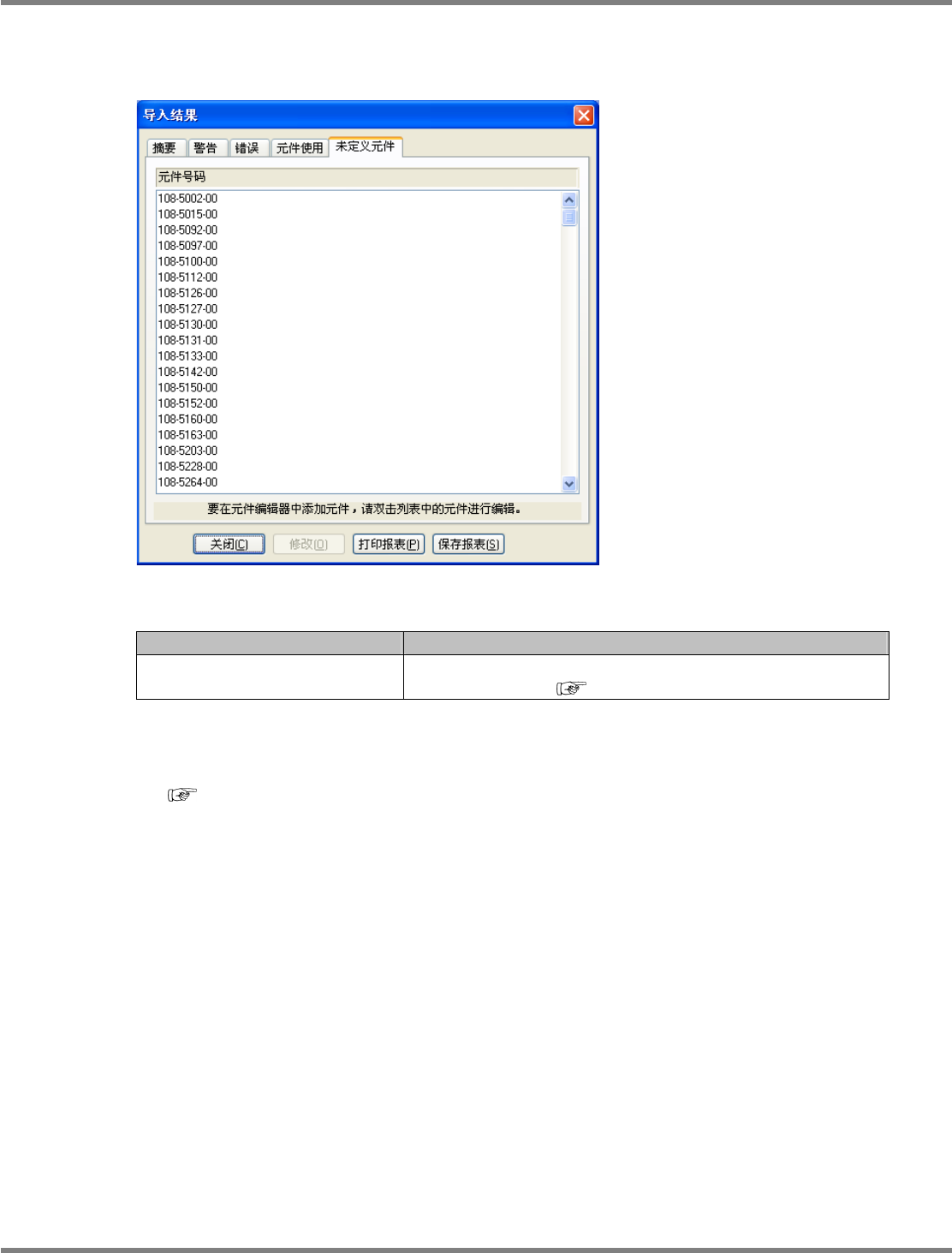

⑤ 未定义元件
从以
GenCAD14
宏所导入的元件中，显示
DGS
侧的未定义元件。
显示项目
项目
说明
‘
元件号码
’
显示没有登录在导入目的地的
DGS
中的元件序号。双击，即能
够新建编制元件。
(
‘6.5
添加新的元件
’ )
在以
GenCAD14
宏导入之际，不能选择元件库。变更元件库时，以
PCB
编辑器打开所读取的
PCB
后，在详细编辑画面的多功能编辑功能下实施一次性变更。
(
‘5.8.4
实装点的编辑
■详细编辑
’ )
Project050300S-23C00
