NPM-DGS
程序手册
5.6
生产数据的
PCB
导入
EJS9AC-MB-05P-03 Page 5-101
按钮
按钮
说明
[
･･･
]
显示选择文件的对话框。
[
全选
] / [
全选解除
]
全部选择或全部解除导入
PCB
的复选框。
[
导入
]
实行导入。
[
取消
]
取消导入。
NPM-DGS
程序手册
5.7
标记的设定
Page 5-102 EJS9AC-MB-05P-03
5.7
标记的设定
用标记编辑器可定义和编辑，对基板识别所需要的基板标记和不良标记。

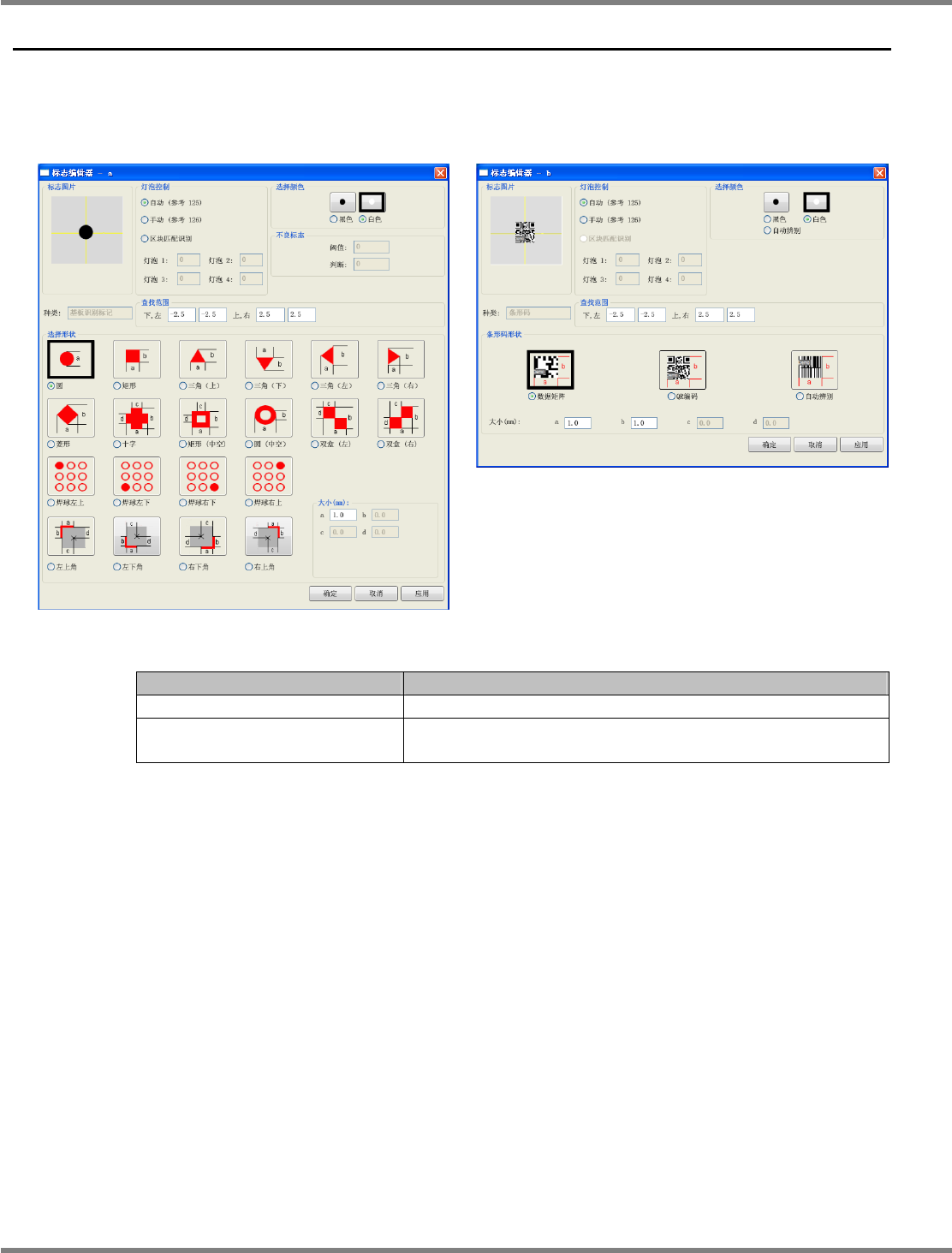

5.7.1
标记编辑器
用标记编辑器可以定义识别目的的补正标记、不良标记以及条形码。
设定项目
项目
说明
‘
标志图片
’
显示标记的形象。
‘
种类
’
特别指定标记的类型。是基板标记，不良标记，条形码中的某一
个。
Project050701S-01C05
Project050702S-02C03
NPM-DGS
程序手册
5.7
标记的设定
EJS9AC-MB-05P-03 Page 5-103
设定项目
项目
说明
‘
自动
(
参考
125)’
设定照明的自动控制。如果设定该选项，则灯泡
1
、灯泡
2
、灯
泡
3
、灯泡
4
栏不能输入。
‘
手动
(
参考
126)’
设定照明的手动控制。如果设定该选项，则灯泡
1
、灯泡
2
、灯
泡
3
、灯泡
4
栏就可输入。
‘
区块匹配识别
’
设定区块匹配识别。如果设定该选项，则灯泡
1
、灯 泡
2
、灯 泡
3
、
灯泡
4
就可输入。
‘
灯泡
1’
设定灯泡
1
的手动控制。
(1 ~ 255)
‘
灯泡
2’
设定灯泡
2
的手动控制。
(1 ~ 255)
‘
灯泡
3’
设定灯泡
3
的手动控制。
(1 ~ 255)
‘
灯泡
4’
设定灯泡
4
的手动控制。
(1 ~ 255)
‘
选择颜色
’
设定基板标记的颜色。用单选按钮选择黑色或白色。黑色表示标
记的颜色比周边的颜色浓，白色表示标记的颜色比周边的颜色淡。
仅在选择条形码时，可以选择自动判别。
‘
阈值
’
设定不良标记判定所使用的阈值。在通常状态下，在设备上进行
示教后设定。
NPM-D
使用说明书
生产篇
‘2.12
不良标记识别示教
’
，
NPM-D2
使用说明书
操作篇
‘6-2-9
不良标记识别示教
’
，
NPM-W
使用说明书
操作篇
‘6-2-9
不良标记识别示教
’
，
NPM-TT
使用说明书
操作篇
‘4-2-9
不良标记识别示教
’
基板识别标记不能编辑。
‘
判断
’
设定不良标记判定所使用的判定基准。在通常状态下，在设备上
进行示教后设定。
NPM-D
使用说明书
生产篇
‘2.12
不良标记识别示教
’
，
NPM-D2
使用说明书
操作篇
‘6-2-9
不良标记识别示教
’
，
NPM-W
使用说明书
操作篇
‘6-2-9
不良标记识别示教
’
，
NPM-TT
使用说明书
操作篇
‘4-2-9
不良标记识别示教
’
基板识别标记不能编辑。
‘
查找范围
’
指定识别系统搜索标记的区域。
右上
( , )
左下
( , )
以标记位置为中心，请输入左下坐标和右上坐标。
查找区域的初期值为
(
2.5,
2.5) ~ (2.5, 2.5)
。如果需要将查找区
域设定到最大，请设定为
(
3.75,
3.75) ~ (3.75, 3.75)
