NPM-DGS 程序手册 5.7 标记的设定 EJS9AC-MB-05P-03 Page 5-107 编制模板标记 1 在画面左上处导航区域的 ‘ 类型 ’ 中选择 [ 标志 ] 。 2 点击工具栏的 ( 新建 ) ， 或者选择 菜单栏的 [ 文件 ] [ 新建 ] 。 将会显示 < 新建基准标志 > 画面。 3 输入标记名字。 不能使用下述文字。 “ 双引号 4 类型选择 ‘ 基准标志 ’ 。 5 点击 […
NPM-DGS
程序手册
5.7
标记的设定
Page 5-106 EJS9AC-MB-05P-03

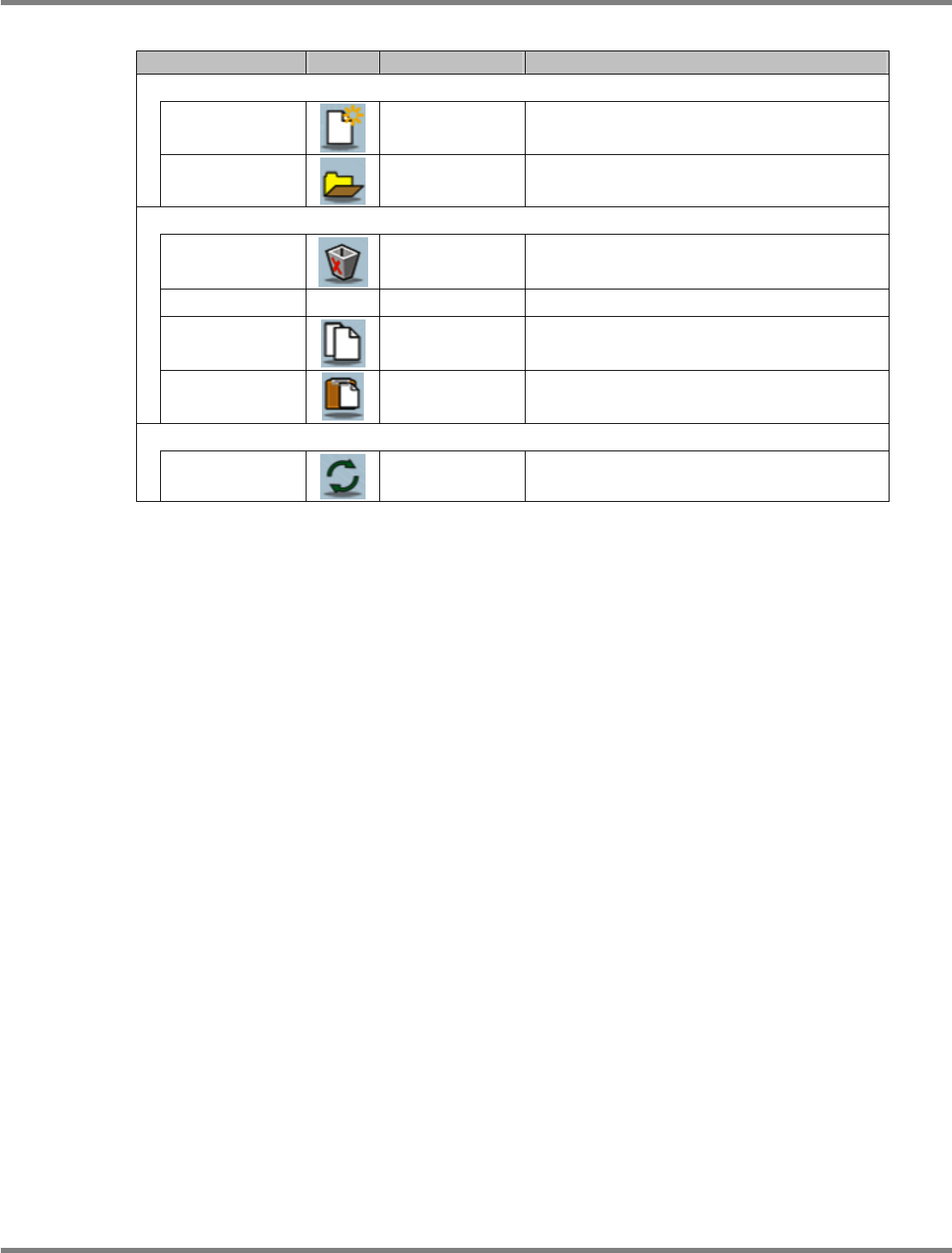

菜单
菜单栏
工具栏
右击菜单
说明
[
文件
]
[
新建
]
[
新建
]
新建标记。
[
打开
]
[
打开
]
打开选择的标记。
[
编辑
]
[
删除
]
[
删除
]
删除选择的标记。
[
重命名
]
[
重命名
]
变更选择的标记名称。
[
复制
]
[
复制
]
复制选择的标记。
[
粘贴
]
[
粘贴
]
粘贴复制的标记。
[
查看
]
[
更新
]
更新被显示的标记一览。
NPM-DGS
程序手册
5.7
标记的设定
EJS9AC-MB-05P-03 Page 5-107

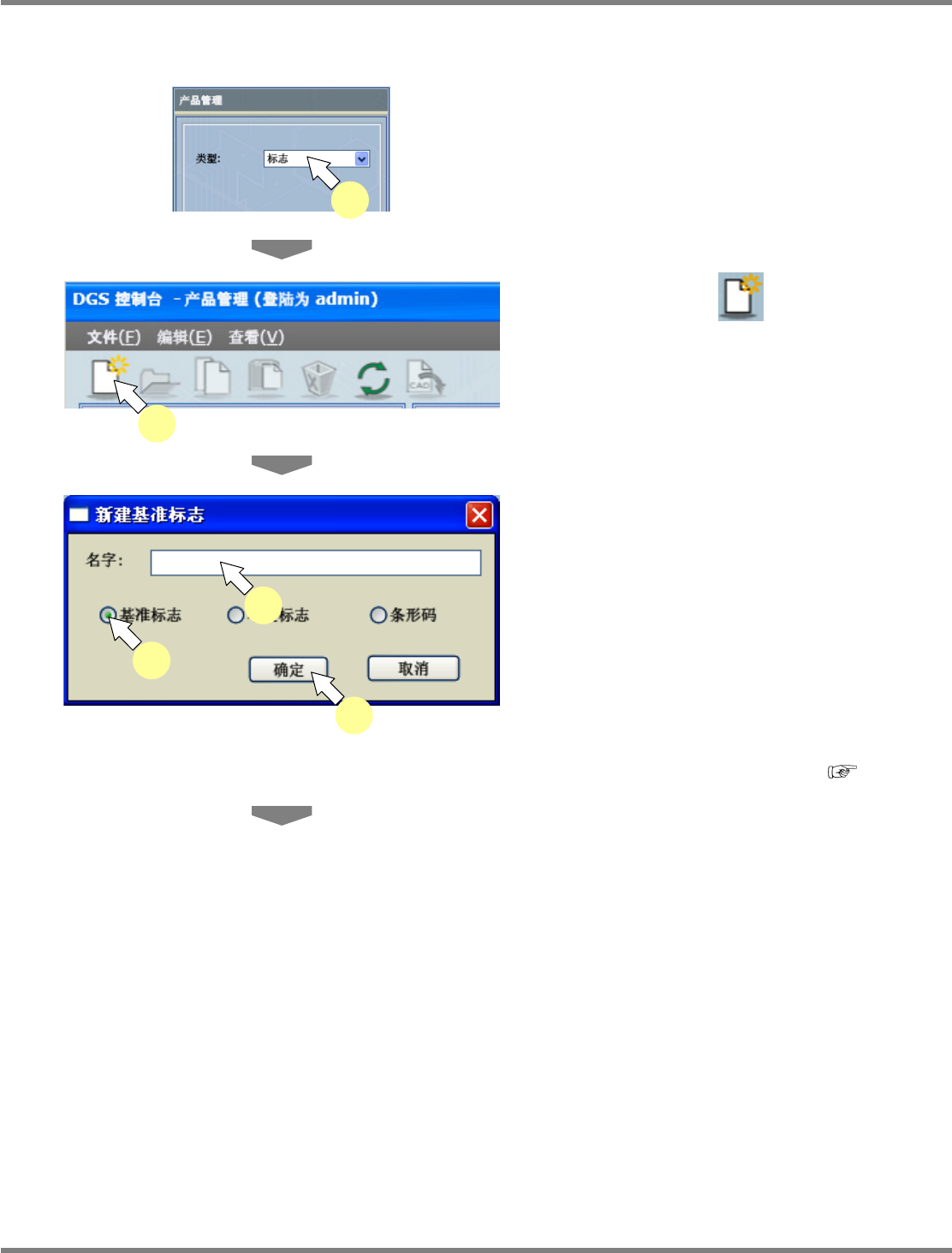

编制模板标记
1
在画面左上处导航区域的
‘
类型
’
中选择
[
标志
]
。
2
点击工具栏的
(
新建
)
，或者选择
菜单栏的
[
文件
]
[
新建
]
。
将会显示
<
新建基准标志
>
画面。
3
输入标记名字。
不能使用下述文字。
“
双引号
4
类型选择
‘
基准标志
’
。
5
点击
[
确定
]
。
将会显示
<
标志编辑器
>
画面。
关于各字段的详细内容，请参照
‘5.7.1
标
记编辑器
’
Project050702S-10C03
2
Project050702S-09C00
1
Project050702S-12C00
3
4
5
NPM-DGS
程序手册
5.7
标记的设定
Page 5-108 EJS9AC-MB-05P-03
6
在
‘
选择形状
’
中选择形状。
7
在
‘
大小
’
栏中输入形状的大小。
8
在
‘
灯泡控制
’
中选择基板标记的识别模
式。
选择手动时，请输入照明值。在通常状态下，
在设备上进行照明值的示教，然后决定。
(
NPM-D
使用说明书
生产篇
‘2.1.3
照明值
调整的设定
’
，
NPM-D2
使用说明书
操作篇
‘6-2-1
开始示教之前
指示灯值的调整
’
，
NPM-W
使用说明书
操作篇
‘6-2-1
开始示教之前
指示
灯值的调整
’
，
NPM-TT
使用说明书
操作篇
‘4-2-1
开始示教之前
指示灯值的调整
’)
9
在
‘
选择颜色
’
中选择标记的颜色。
标记的颜色比周边的颜色浓时，请选择黑色，
比周边的颜色淡时，请选择白色。
10
在
‘
查找范围
’
内设定标记的识别范围。
11
点击
[
应用
]
或者
[
确定
]
。
新的基板识别标记在标记一览中将会被显示。
Project050701S-01C05
6
7
8
9
10
11
