NPM-DGS 程序手册 5.7 标记的设定 EJS9AC-MB-05P-03 Page 5-113 5.7.3 标记的编辑 对已登录的标记、条形码进行编辑。 1 在 PCB 一览中选择要编辑的标记、条 形码。 2 选择工具栏的 ( 打开 ) ， 或者菜单 栏的 [ 文件 ] [ 打开 ] ，或者在右击菜单 中选择 [ 打开 ] 。 显示出 < 标志编辑器 – 基准 > 画面。 3 对要编辑的地方进行必要的设定， 点…
NPM-DGS
程序手册
5.7
标记的设定
Page 5-112 EJS9AC-MB-05P-03

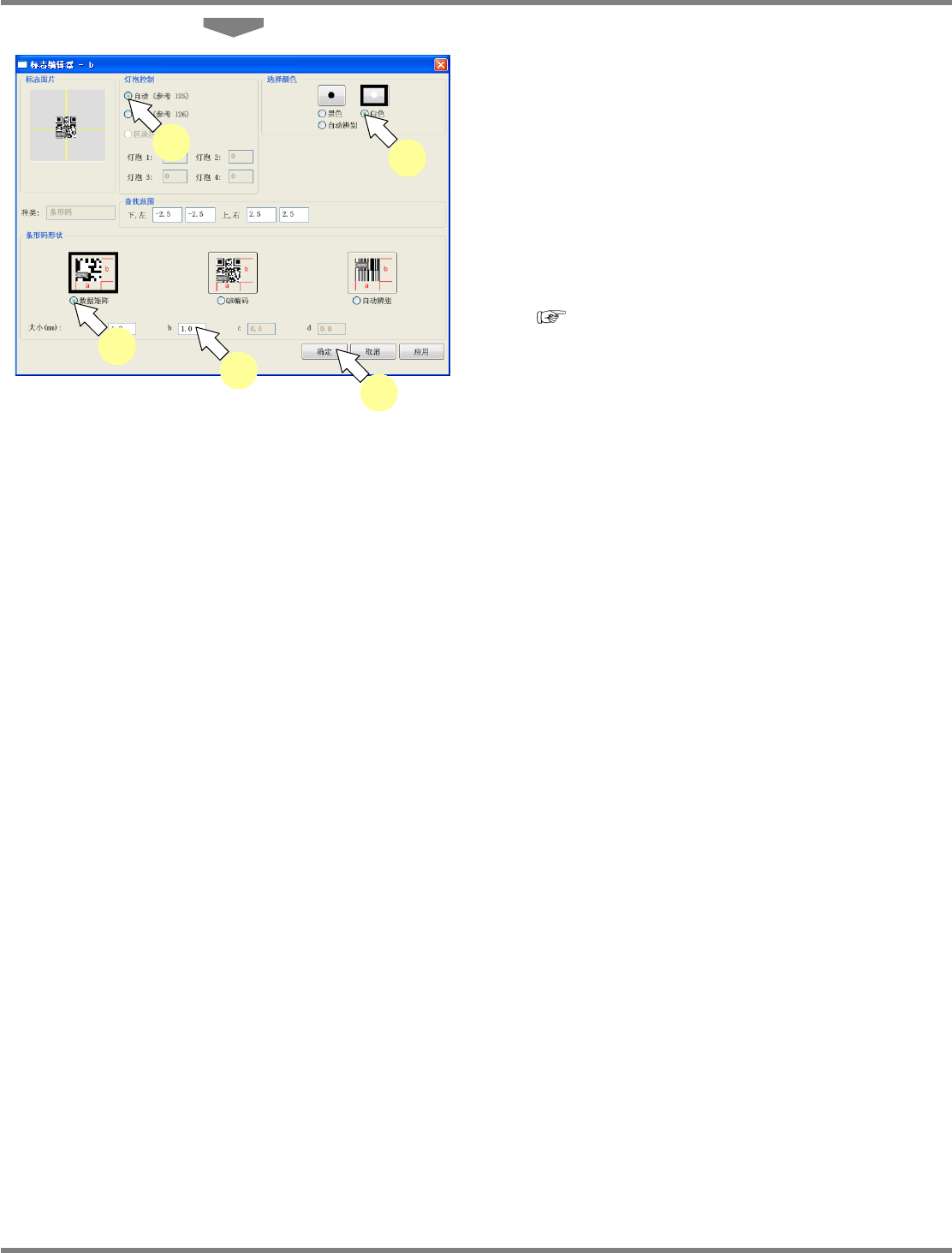

6
在
‘
条形码形状
’
中选择形状。
7
在
‘
大小
’
栏里输入形状的大小。
8
在
‘
灯泡控制
’
中选择条形码的识别模
式。
选择手动时，请输入照明值。在通常情况下，
照明值用设备进行示教而决定。
(
NPM-D
使用说明书
生产篇
‘2.1.3
照明值
调整的设定
’
，
NPM-D2
使用说明书
操作篇
‘6-2-1
开始示教之前
指示灯值的调整
’
，
NPM-W
使用说明书
操作篇
‘6-2-1
开始示教之前
指示
灯值的调整
’
，
NPM-TT
使用说明书
操作篇
‘4-2-1
开始示教之前
指示灯值的调整
’)
9
在
‘
选择颜色
’
中选择标记的颜色。
10
点击
[
应用
]
或者
[
确定
]
。
关闭
<
标志编辑器
–
条形码
>
画面。
在标记一览表中显示新的条形码。
Project050702S-02C03
6
7
8
9
10
NPM-DGS
程序手册
5.7
标记的设定
EJS9AC-MB-05P-03 Page 5-113

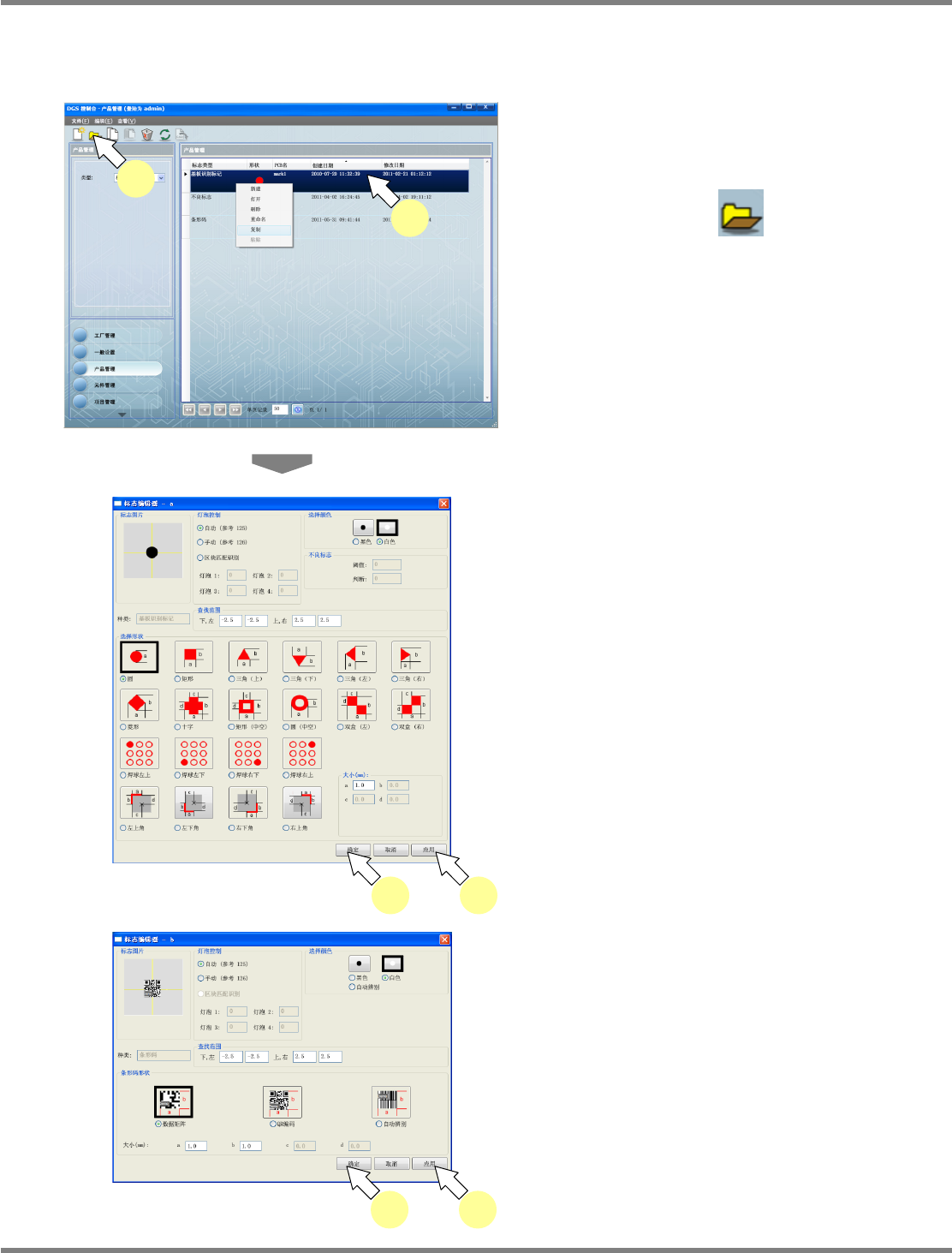

5.7.3
标记的编辑
对已登录的标记、条形码进行编辑。
1
在
PCB
一览中选择要编辑的标记、条
形码。
2
选择工具栏的
(
打开
)
，或者菜单
栏的
[
文件
]
[
打开
]
，或者在右击菜单
中选择
[
打开
]
。
显示出
<
标志编辑器
–
基准
>
画面。
3
对要编辑的地方进行必要的设定，点击
[
应用
]
。
4
点击
[
确定
]
。
关闭
<
标志编辑器
–
基准
>
画面。
Project050701S-01C05
4 3
Project050702S-02C03
4 3
Project050703S-01C04
1
2
NPM-DGS
程序手册
5.7
标记的设定
Page 5-114 EJS9AC-MB-05P-03

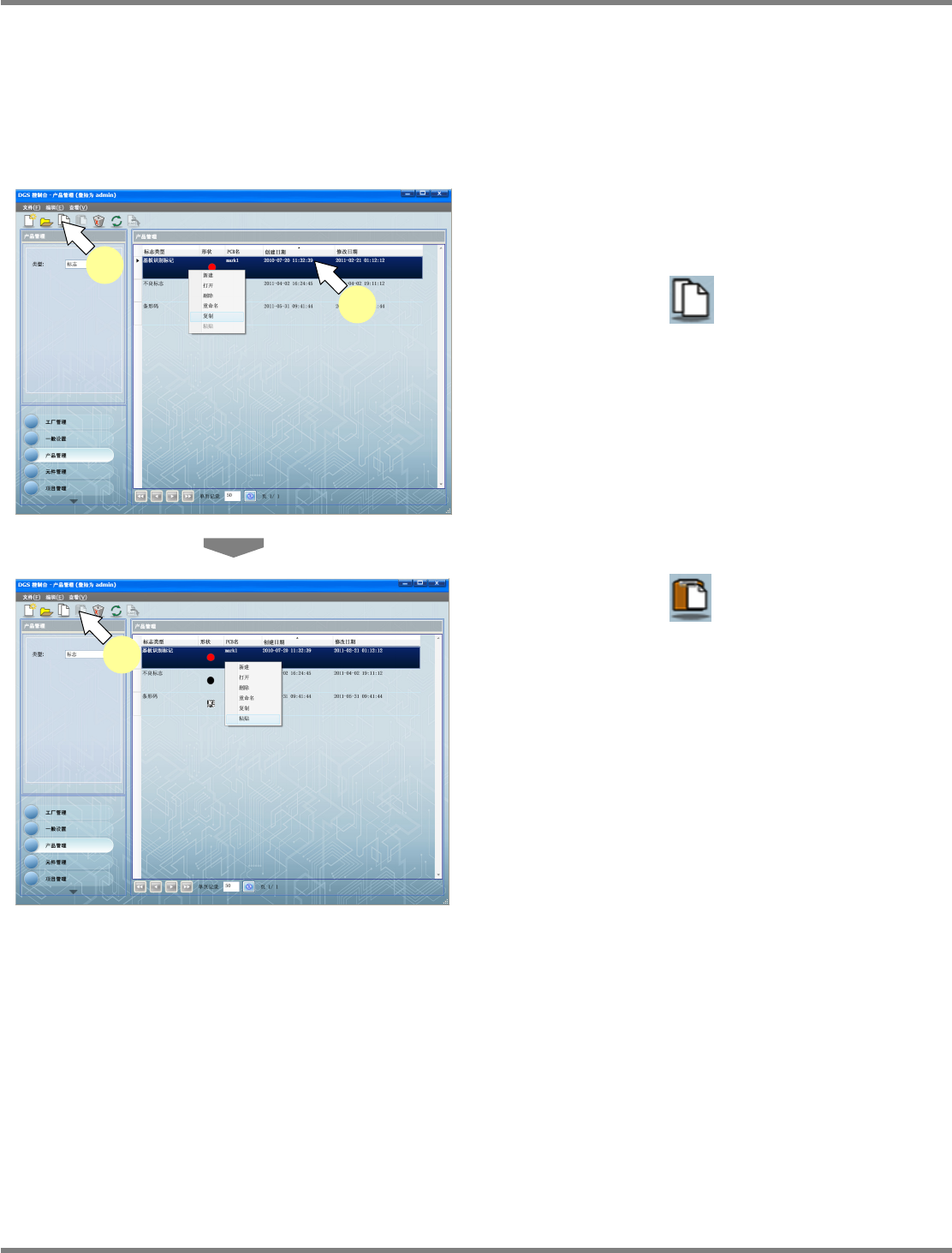

5.7.4
标记的复制
对已登录的标记、条形码进行复制。
这里的编辑操作，是针对模板数而执行的编辑操作。
如果需要先编制数据，然后再编辑向
PCB
数据输出的标记数据，请使用
[
编辑实例
]
。
在下述画面上，编辑模板数据后，即使重新读进
PCB
数据，也不会反映所变更的内容。
1
在
PCB
一览中选择要编辑的标记、条
形码。
2
选择工具栏的
(
复制
)
，或者菜单
栏的
[
编辑
]
[
复制
]
，或者在右击菜单
中选择
[
复制
]
。
3
选择工具栏的
(
粘贴
)
，或者菜单
栏的
[
编辑
]
[
粘贴
]
，或者选择右击菜
单的
[
粘贴
]
。
Project050704S-01C04
1
2
Project050704S-03C04
3
