NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-142 EJS9AC-MB-05P-03

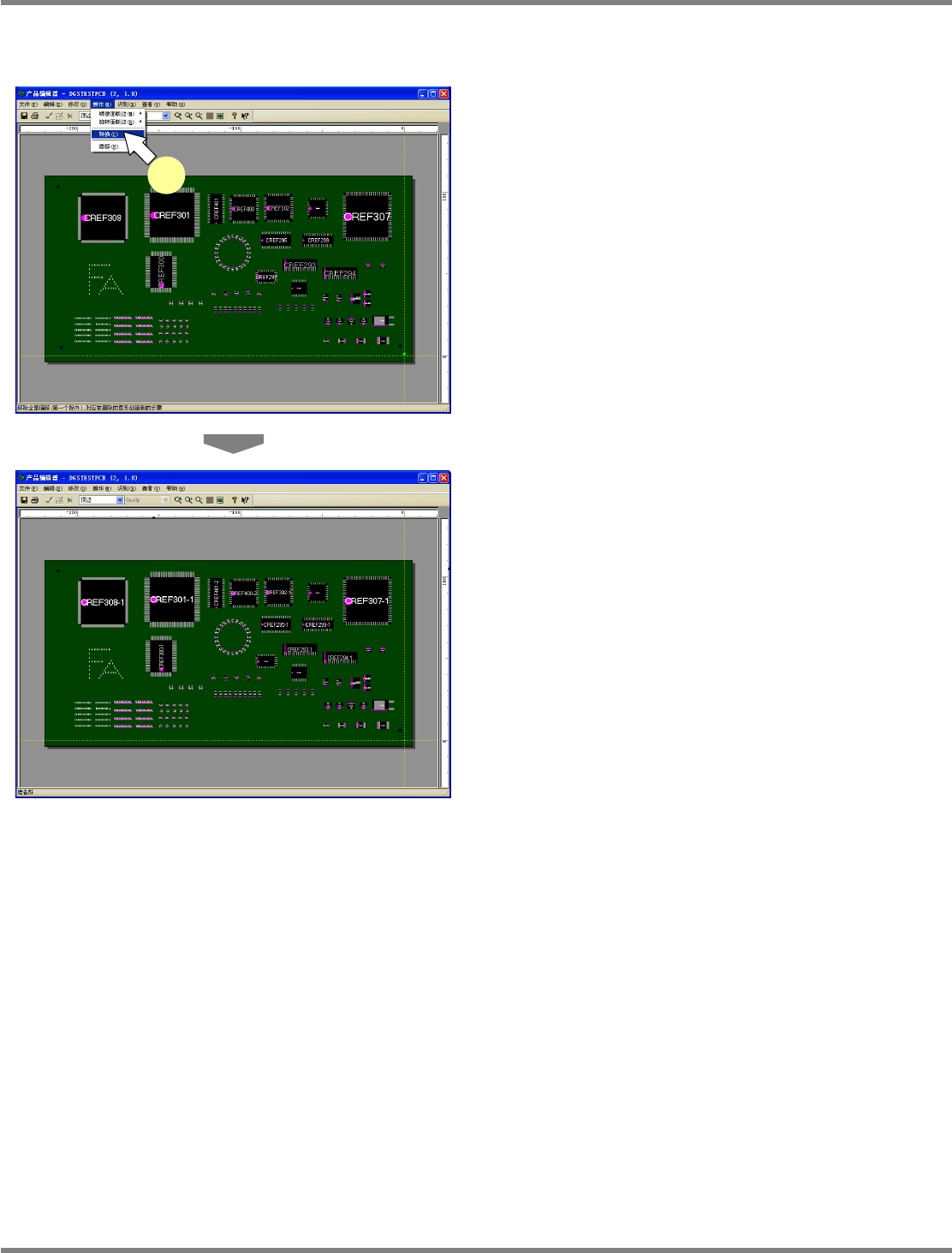

正面一面取基板的转换
1
选择菜单栏的
[
操作
]
[
转换
]
。
显示出将多面取基板转换成一面取基板的图
像。
Project050802S-09C00
1
Project050802S-10C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-143

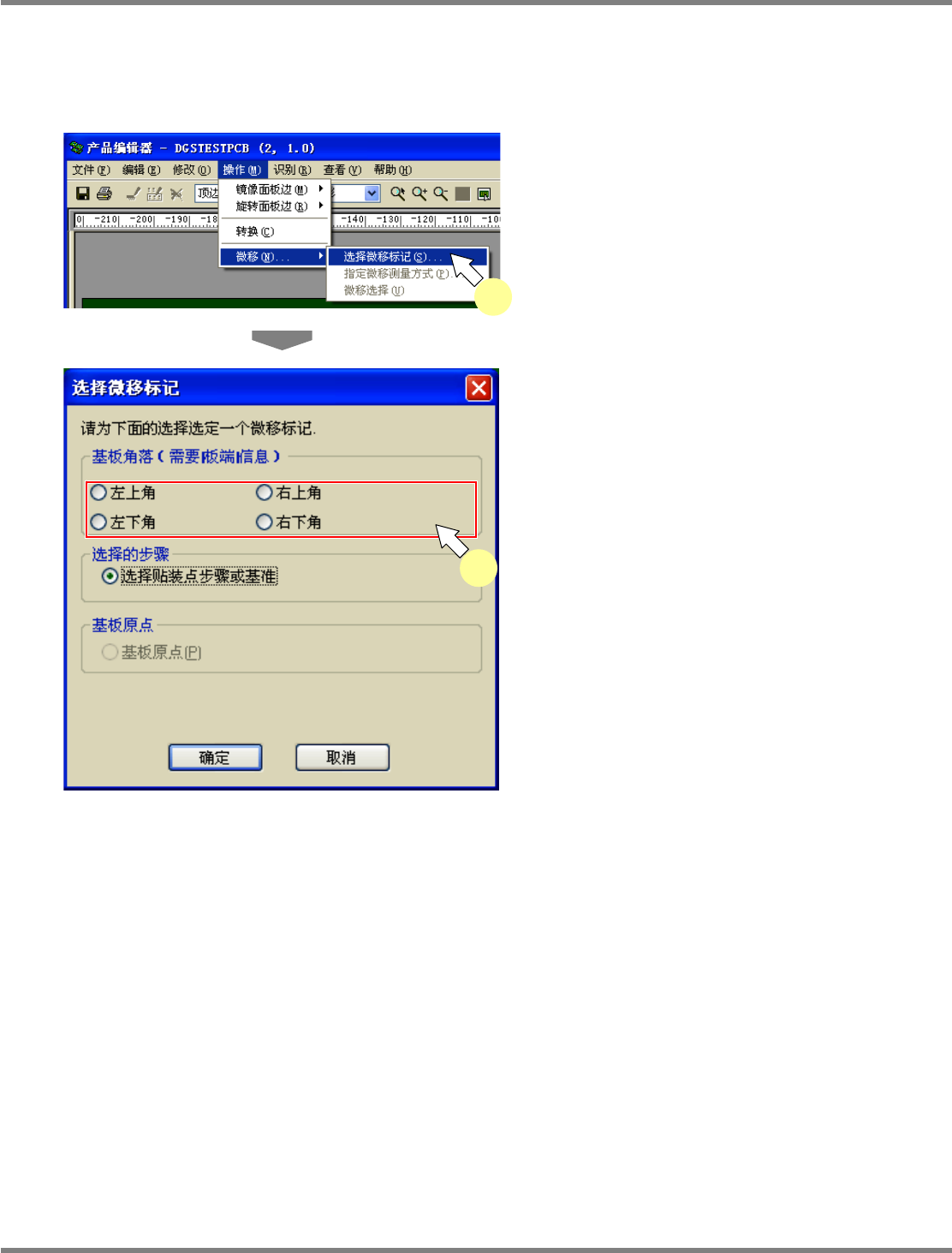

位置的调整
① 基准位置的选择
1
选择菜单栏的
[
操作
]
[
微移
]
[
选择
微移标记
]
。
显示出
<
选择微移标记
>
画面。
2
指定作为位置调整基准的位置。
在将
‘
选择的步骤
’
设为基准位置时，先在基板
上选择贴装点或标记后，再执行
[
操作
]
[
微移
]
[
选择基准位置
]
。
Project050802S-11C00
1
Project050802S-12C00
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-144 EJS9AC-MB-05P-03

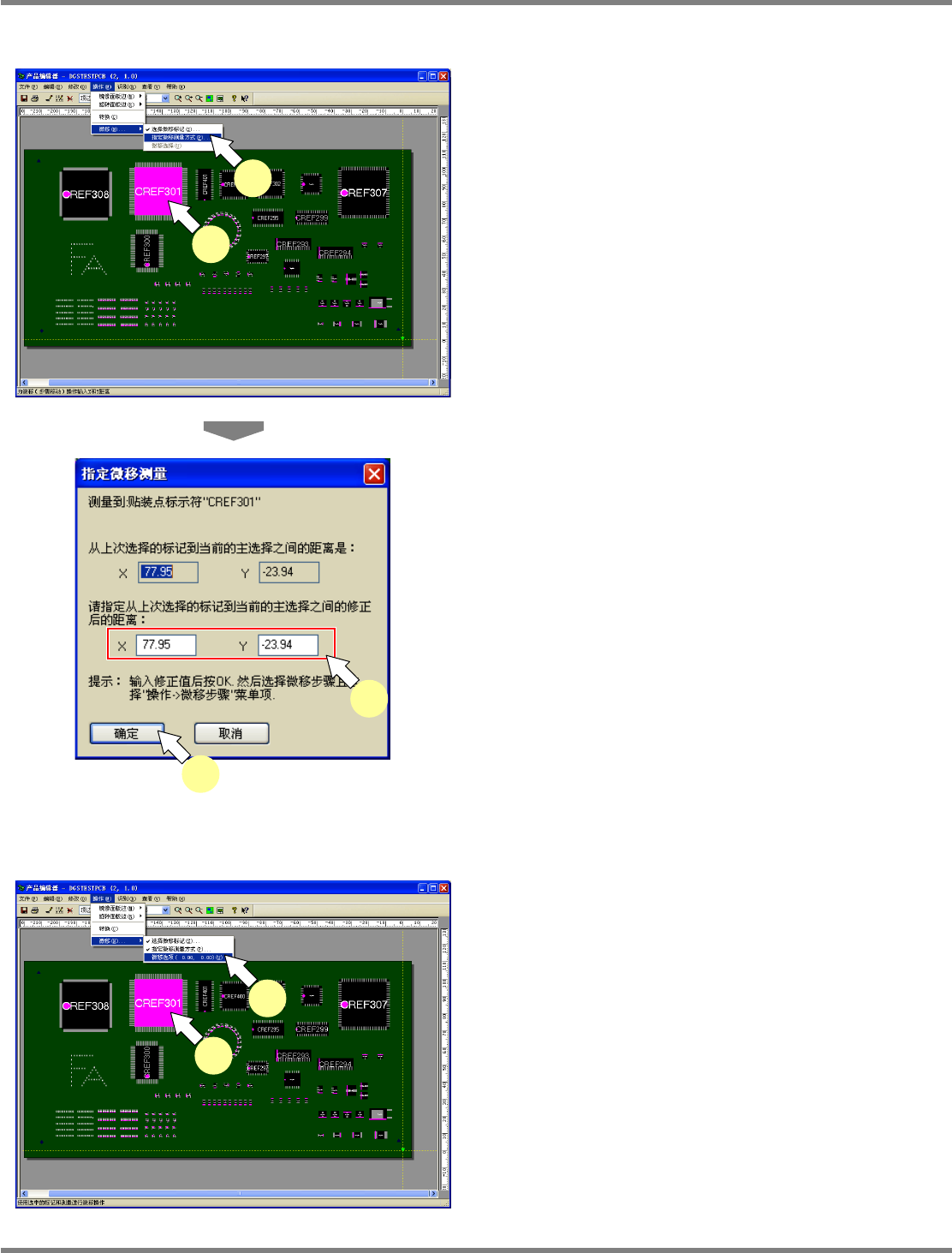

② 位置调整量的设定
1
在
PCB
编辑器的
PCB
图像中，选择要
设定位置调整量的位置。
2
选择菜单栏的
[
操作
]
[
微移
]
[
指定
微移测量方式
]
。
显示出
<
指定微移测量
>
画面。
3
设定距离指定的基准位置的微调整数
值
(X
、
Y)
。
4
点击
[
确定
]
。
③ 位置调整的实行
1
选择要移动的位置。
2
选择菜单栏的
[
操作
]
[
微移
]
[
微移
选项
]
。
Project050802S-13C00
1
2
Project050802S-14C00
3
4
Project050802S-15C00
1
2
