NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-155 按钮 按钮 说明 ‘ 标记数 ’ [1] 以识别点为 1 点，设定图形识别标记。 [2] 以识别点为 2 点，设定图形识别标记。 [3] 以识别点为 3 点，设定图形识别标记。 [4] 以识别点为 4 点，设定图形识别标记。 ‘ 区块坐标 ’ [ 新建模板 ] 显示新建模板标记的编制画面。 ‘ 展开后坐标 ’ [ 编辑 ] 显示选…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-154 EJS9AC-MB-05P-03

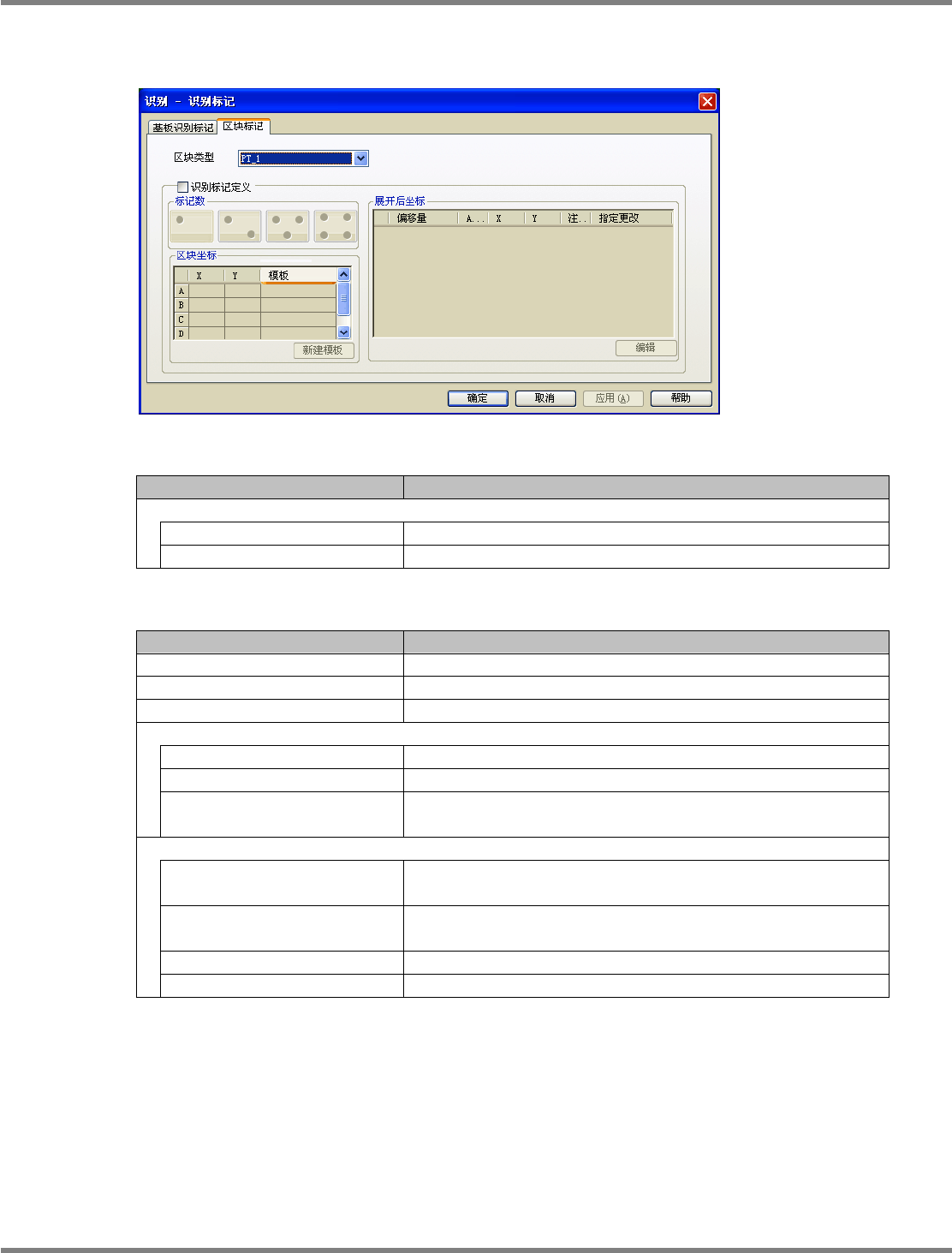

图形识别标记
显示项目
项目
说明
‘
展开后坐标
’
‘
偏移量
’
显示图形识别标记的
X
、
Y
坐标的偏移。
‘ABCD’
显示图形识别标记归属于
A
点
~ D
点中的哪一个。
设定项目
项目
说明
‘
区块类型
’
选择对哪一个图形类型进行设定。
‘
识别标记定义
’
使用图形识别标记时打勾。
‘
标记数
’
设定图形识别标记的数值。
‘
区块坐标
’
‘X’
设定作为图形识别标记基准的
X
坐标。
‘Y’
设定作为图形识别标记基准的
Y
坐标。
‘
模板
’
使用于本图形标记的模板标记。可以选择在
‘5.7
标记设定
’
中编制
的模板标记。在拉下菜单里显示可参照的模板标记。
‘
展开后坐标
’
‘X’
从图形识别标记基准的
X
坐标位置起移动与偏移的
X
坐标一样的
距离，并对其位置进行设定。
‘Y’
从图形识别标记基准的
Y
坐标位置起移动与偏移的
Y
坐标一样的
距离，并对其位置进行设定。
‘
注释
’
输入关于图形识别标记的说明。
‘
指定更改
’
显示用户是否已变更图形识别标记的
X
、
Y
坐标。
Project050802S-28C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-155
按钮
按钮
说明
‘
标记数
’
[1]
以识别点为
1
点，设定图形识别标记。
[2]
以识别点为
2
点，设定图形识别标记。
[3]
以识别点为
3
点，设定图形识别标记。
[4]
以识别点为
4
点，设定图形识别标记。
‘
区块坐标
’
[
新建模板
]
显示新建模板标记的编制画面。
‘
展开后坐标
’
[
编辑
]
显示选择中图形识别标记的编辑画面。
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-156 EJS9AC-MB-05P-03

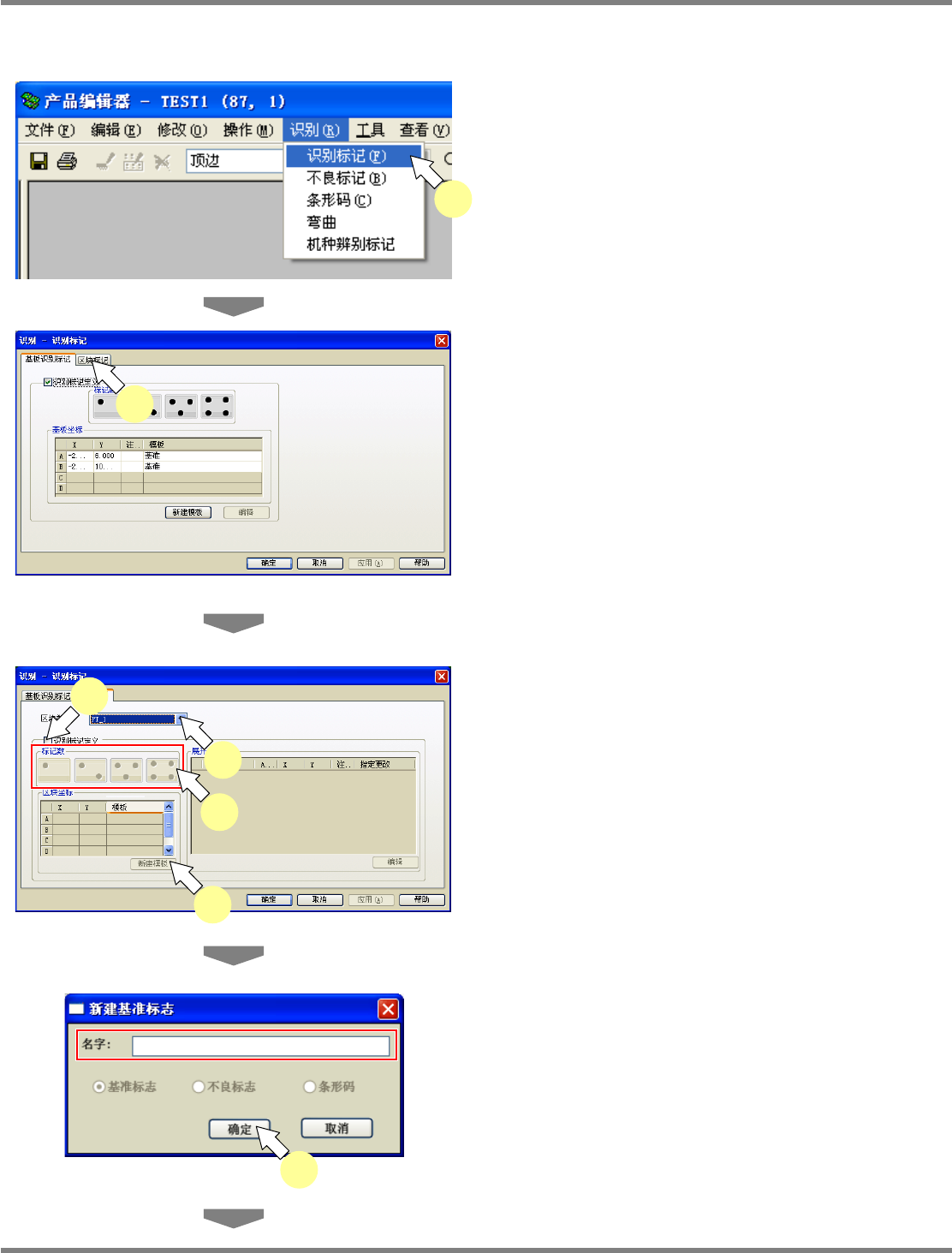

① 添加新建的图形识别标记
1
选择菜单栏的
[
识别
]
[
识别标记
]
。
显示出
<
识别
–
识别标记
>
画面。
2
选择
[
区块标记
]
标签。
如果双击图形识别标记，自动显示出
[
区块标记
]
标签。
3
选择要添加图形识别标记的图形类型。
4
在
‘
识别标记定义
’
栏中打勾。
5
选择标记数。
只有执行分割的基板，将标记数设定为
4
点。
不执行分割贴装的基板，请设定
3
点以下的标
记数。
6
在重新登录标记时，点击
[
新建模板
]
。
显示出
<
新建基准标志
>
画面。
如果使用已登录的标记，请跳过步骤
6.
，进行
步骤
9.
的作业。
7
在名称栏里输入标记的名称，点击
[
确
定
]
。
Project050802S-29C02
1
Project050802S-30C00
2
Project050802S-32C00
7
Project050802S-31C00
3
5
6
4
