NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-165 6 对要编辑的地方进行必要的设定， 点击 [ 应用 ] 。 7 点击 [ 确定 ] 。 关闭 < 标志编辑器 > 画面。 8 进行代表不良标记的设定。 9 点击 [ 应用 ] 。 10 点击 [ 确定 ] 。 关闭 < 识别 – 不良区块 > 画面。 在 PCB 编辑器上显示出代表不良标记。 Pro…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-164 EJS9AC-MB-05P-03
① 添加新建的代表不良标记
1
选择菜单栏的
[
识别
]
[
不良标记
]
。
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
主不良标记
]
标签。
3
在
‘
不良标记定义
’
栏中打勾。
4
在重新登录标记时，点击
[
新建模板
]
。
显示出
<
新建基准标志
>
画面。
如果使用已登录的标记，请跳过步骤
4.
，进行
步骤
7.
的作业。
5
在名称栏里输入标记的名称，点击
[
确
定
]
。
Project050802S-44C02
1
Project050802S-46C00
5
Project050802S-45C00
2
3
4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-165
6
对要编辑的地方进行必要的设定，点击
[
应用
]
。
7
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
8
进行代表不良标记的设定。
9
点击
[
应用
]
。
10
点击
[
确定
]
。
关闭
<
识别
–
不良区块
>
画面。
在
PCB
编辑器上显示出代表不良标记。
Project050702S-18C05
7 6
Project050802S-48C00
910
8
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-166 EJS9AC-MB-05P-03

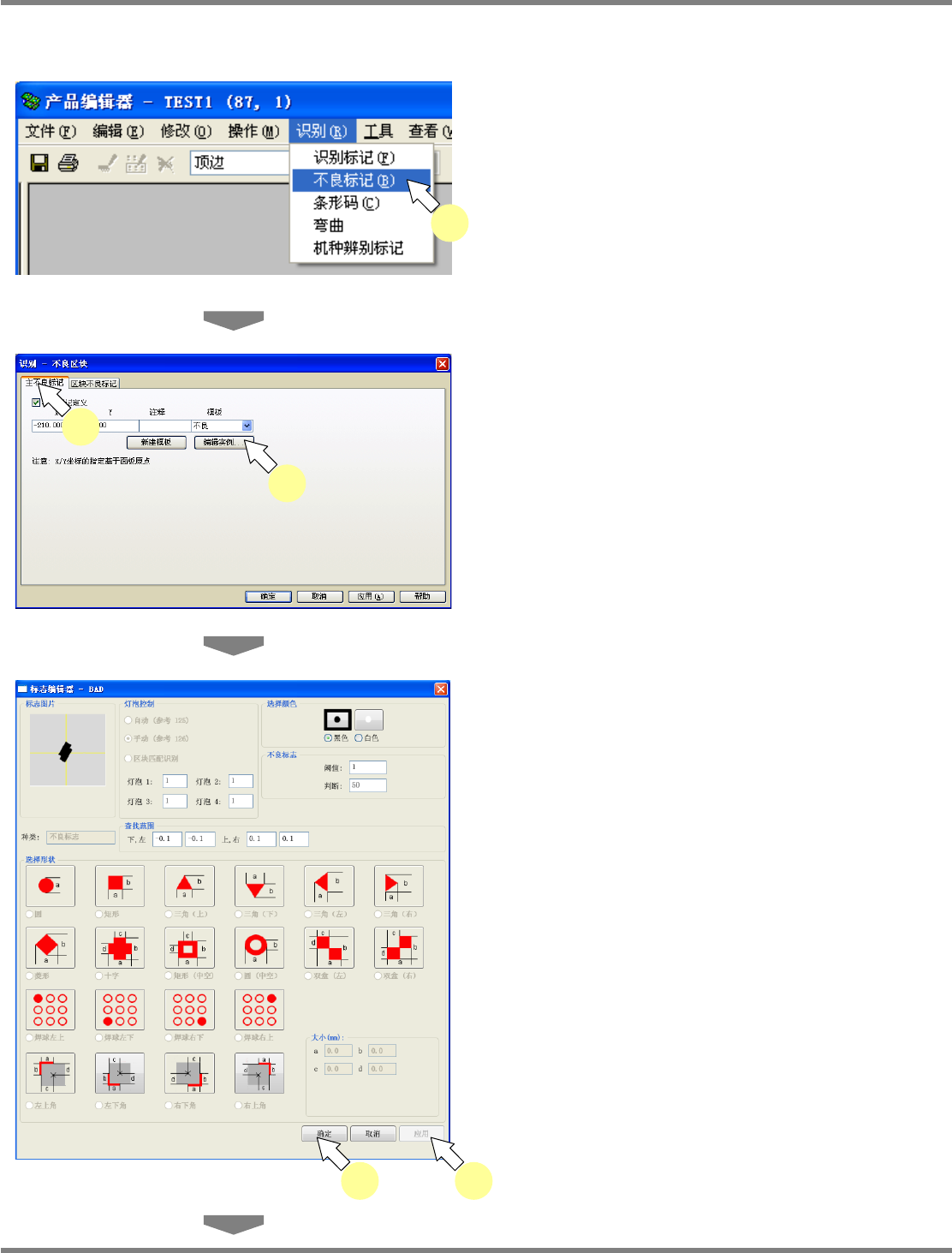

② 代表不良标记的编辑
1
选择菜单栏的
[
识别
]
[
不良标记
]
，或
者双击代表不良标记。
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
主不良标记
]
标签。
3
进行标记编辑时，点击
[
编辑实例
]
。
显示出
<
标志编辑器
>
画面。
如果不进行标记变更，请跳过步骤
3.
，进行步
骤
6.
的作业。
4
对要编辑的地方进行必要的设定，点击
[
应用
]
。
5
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
Project050802S-49C02
1
Project050802S-50C00
2
3
Project050702S-18C05
5 4
