NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-172 EJS9AC-MB-05P-03 ② 图形不良标记的编辑 1 选择菜单栏的 [ 识别 ] [ 不良标记 ] ，或 者双击图形不良标记。 显示出 < 识别 – 不良区块 > 画面。 2 选择 [ 区块不良标记 ] 标签。 双击图形不良标记， 自动显示出 [ 区块不良标记 ] 标签。 3 选择要编辑图形不良标记的图形类型。 4 若要变更图形不良标记…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-171
7

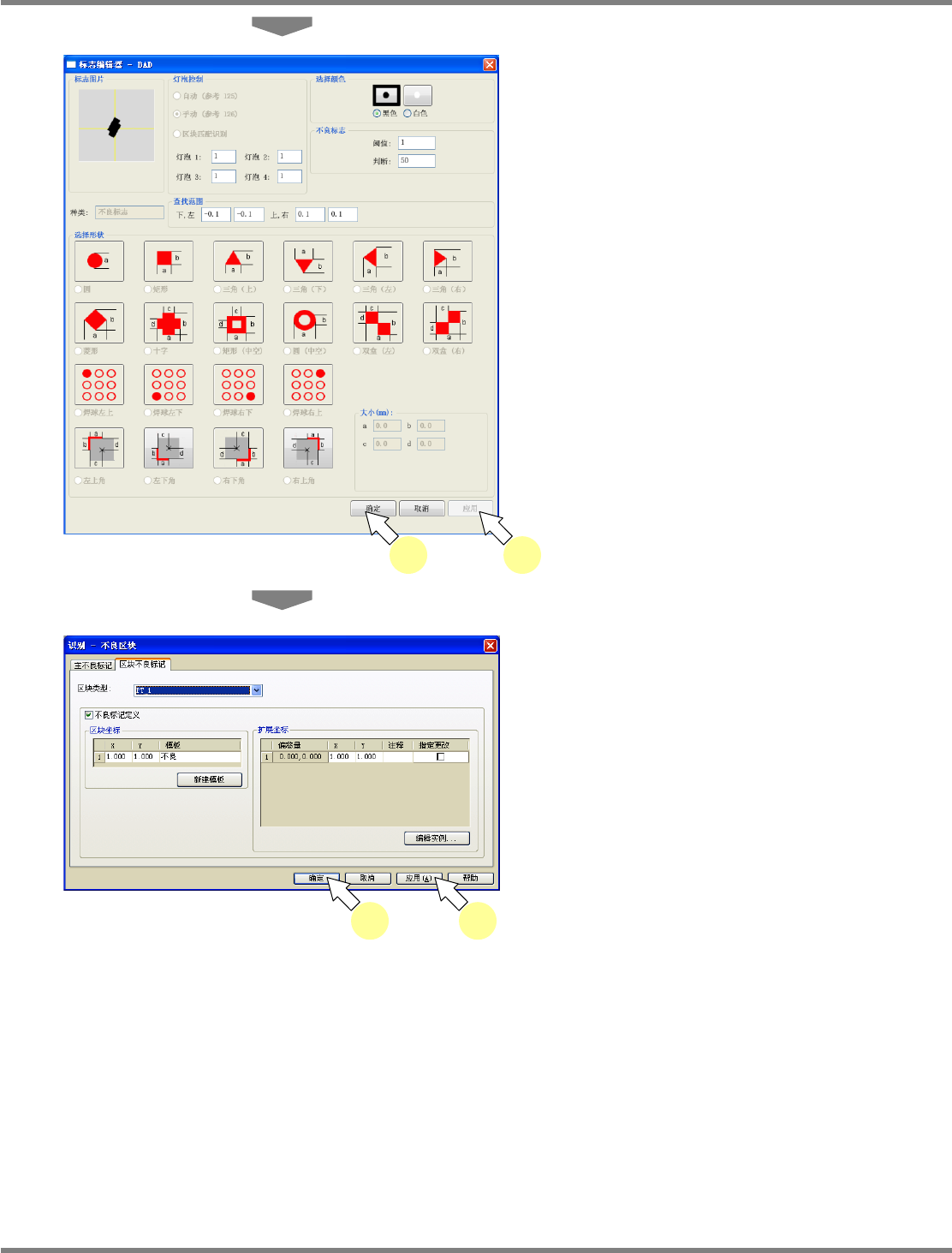

对要编辑的地方进行必要的设定，点击
[
应用
]
。
8
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
9
设定图形不良标记基准。
10
如有必要，变更各图形不良标记的
X
、
Y
的位置。
如果在设备上示教时、在图形坐标指定的初期
值中，变更了
XY
坐标，将会在
‘
指定更改
’
的复
选框内打勾。请在判断图形不良标记位置的
X
、
Y
坐标是否从初期设定就开始发生了变更时，
使用这个项目。
在
‘
指定更改
’
内打勾的状态下，能够不受图形偏
移量的影响而指定位置。
11
点击
[
应用
]
。
12
点击
[
确定
]
。
关闭
<
识别
–
不良区块
>
画面。
在
PCB
编辑器上显示出图形不良标记。
Project050702S-18C05
8 7
Project050802S-61C00
12
9
10
11
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-172 EJS9AC-MB-05P-03

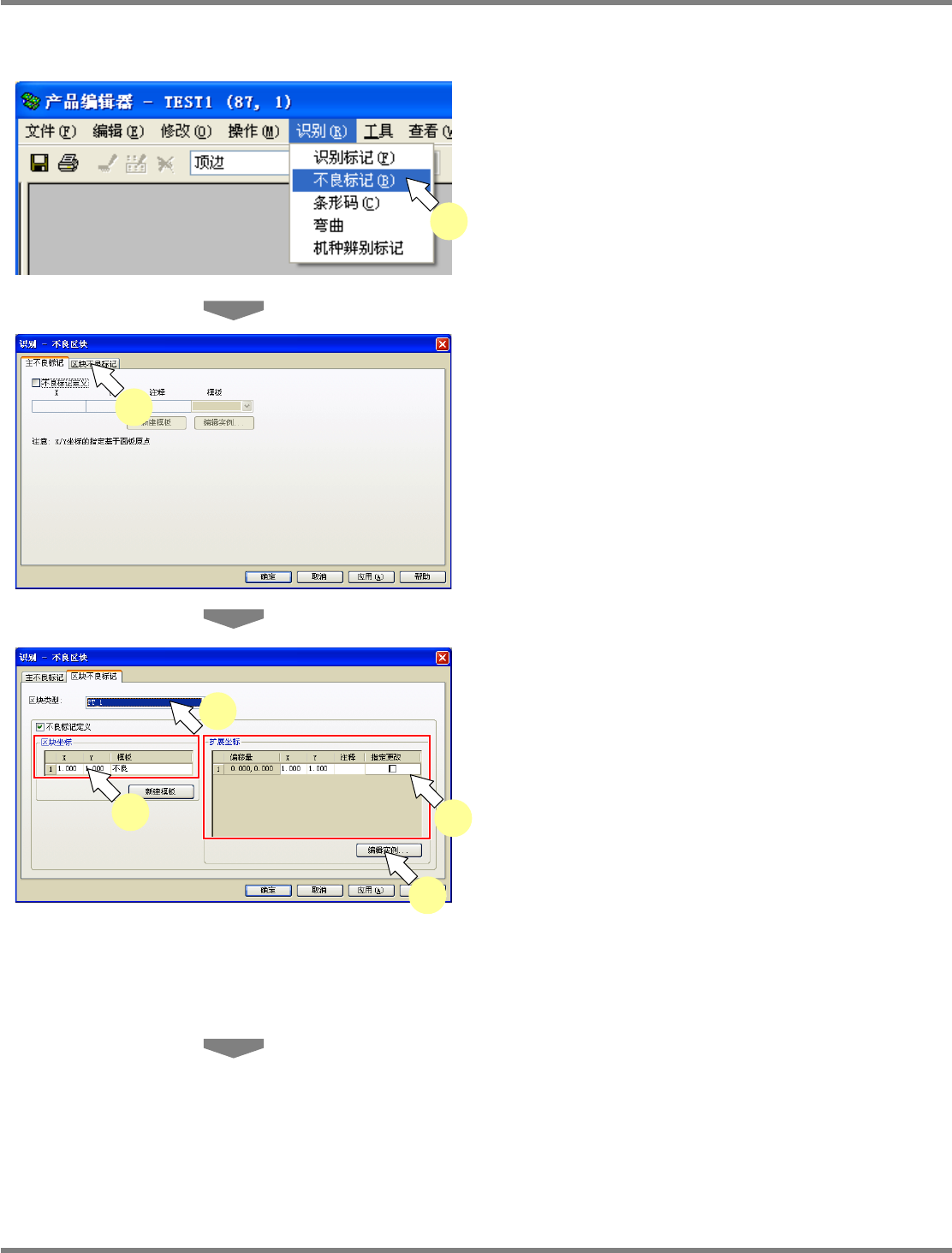

② 图形不良标记的编辑
1
选择菜单栏的
[
识别
]
[
不良标记
]
，或
者双击图形不良标记。
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
区块不良标记
]
标签。
双击图形不良标记，自动显示出
[
区块不良标记
]
标签。
3
选择要编辑图形不良标记的图形类型。
4
若要变更图形不良标记基准，进行变
更。
5
选择要变更的图形不良标记。
6
进行标记编辑时，点击
[
编辑实例
]
。
显示出
<
标志编辑器
>
画面。
如果不进行标记变更，请跳过步骤
6.
，进行步
骤
9.
的作业。
Project050802S-62C02
1
Project050802S-63C00
2
Project050802S-64C00
5
6
4
3
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-173
7
对要编辑的地方进行必要的设定，点击
[
应用
]
。
8
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
9
点击
[
应用
]
。
10
点击
[
确定
]
。
关闭
<
识别
–
不良区块
>
画面。
在
PCB
编辑器上反映出图形不良标记的变更。
Project050702S-18C05
8 7
Project050802S-66C00
910
