NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-176 EJS9AC-MB-05P-03 ① 添加新建的基板条形码 1 选择菜单栏的 [ 识别 ] [ 条形码 ] 。 显示出 < 识别 – 条形码 > 画面。 2 选择 [ 基板条形码 ] 标签。 3 在 ‘ 条形码定义 ’ 栏中打勾。 4 在重新登录标记时，点击 [ 新建模板 ] 。 显示出 < 新建基准标志 > 画面。 如果使用已…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-175
基板条形码
设定项目
项目
说明
‘
条形码定义
’
使用基板条形码时打勾。
‘X’
设定基板条形码的
X
坐标。
‘Y’
设定基板条形码的
Y
坐标。
‘
注释
’
输入关于基板条形码的说明。
‘
模板
’
使用于本图形标记的模板标记。可以选择在
‘5.7
标记的设定
’
中编制
的模板标记。在拉下菜单里显示可参照的模板标记。
按钮
按钮
说明
[
新建模板
]
显示新建模板标记的编制画面。
[
编辑实例
]
显示选择中的基板条形码的编辑画面。
Project050802S-70C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-176 EJS9AC-MB-05P-03

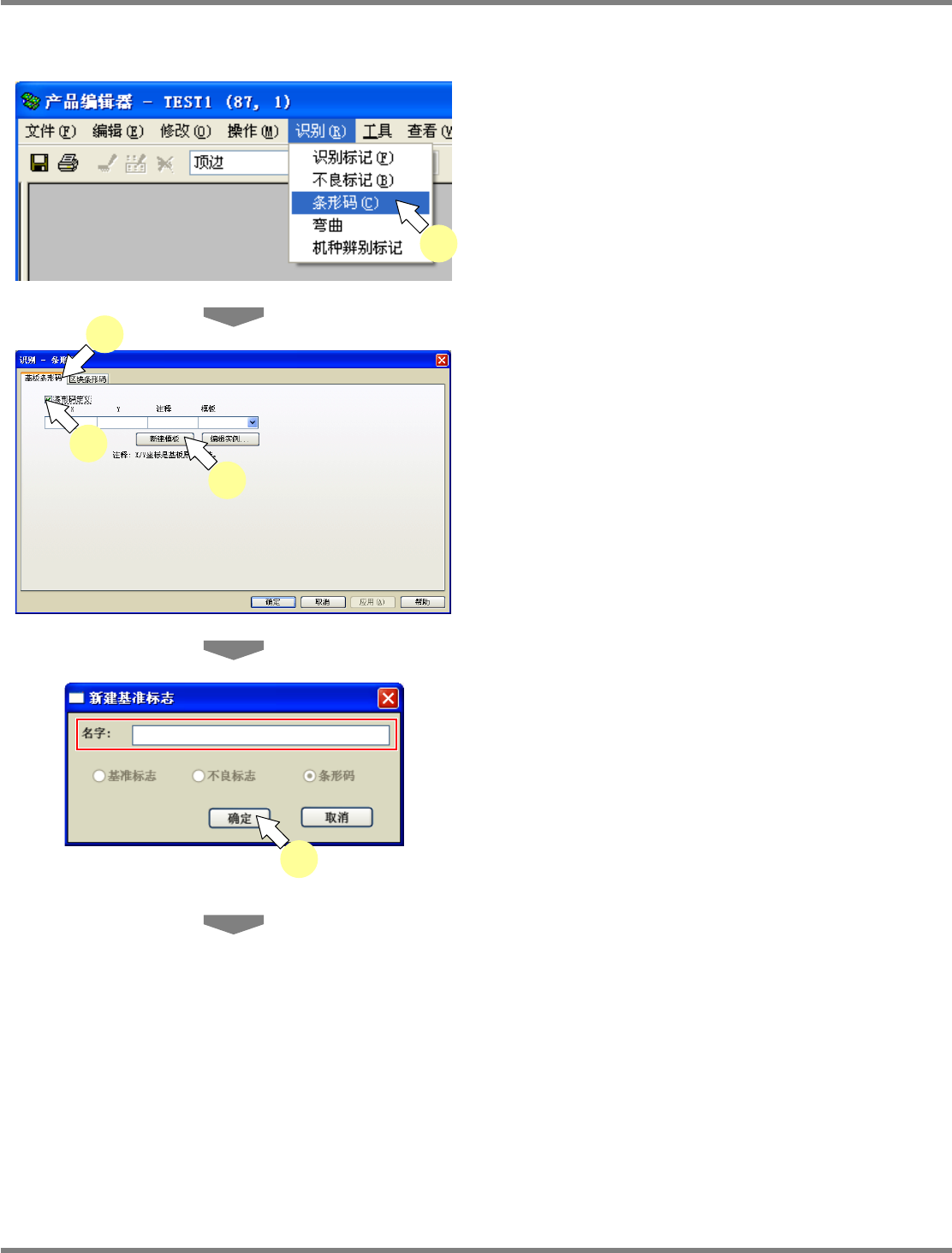

① 添加新建的基板条形码
1
选择菜单栏的
[
识别
]
[
条形码
]
。
显示出
<
识别
–
条形码
>
画面。
2
选择
[
基板条形码
]
标签。
3
在
‘
条形码定义
’
栏中打勾。
4
在重新登录标记时，点击
[
新建模板
]
。
显示出
<
新建基准标志
>
画面。
如果使用已登录的标记，请跳过步骤
4.
，进行
步骤
7.
的作业。
5
在名称栏里输入标记的名称，点击
[
确
定
]
。
Project050802S-71C02
1
Project050802S-73C00
5
Project050802S-72C00
3
4
2
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-177

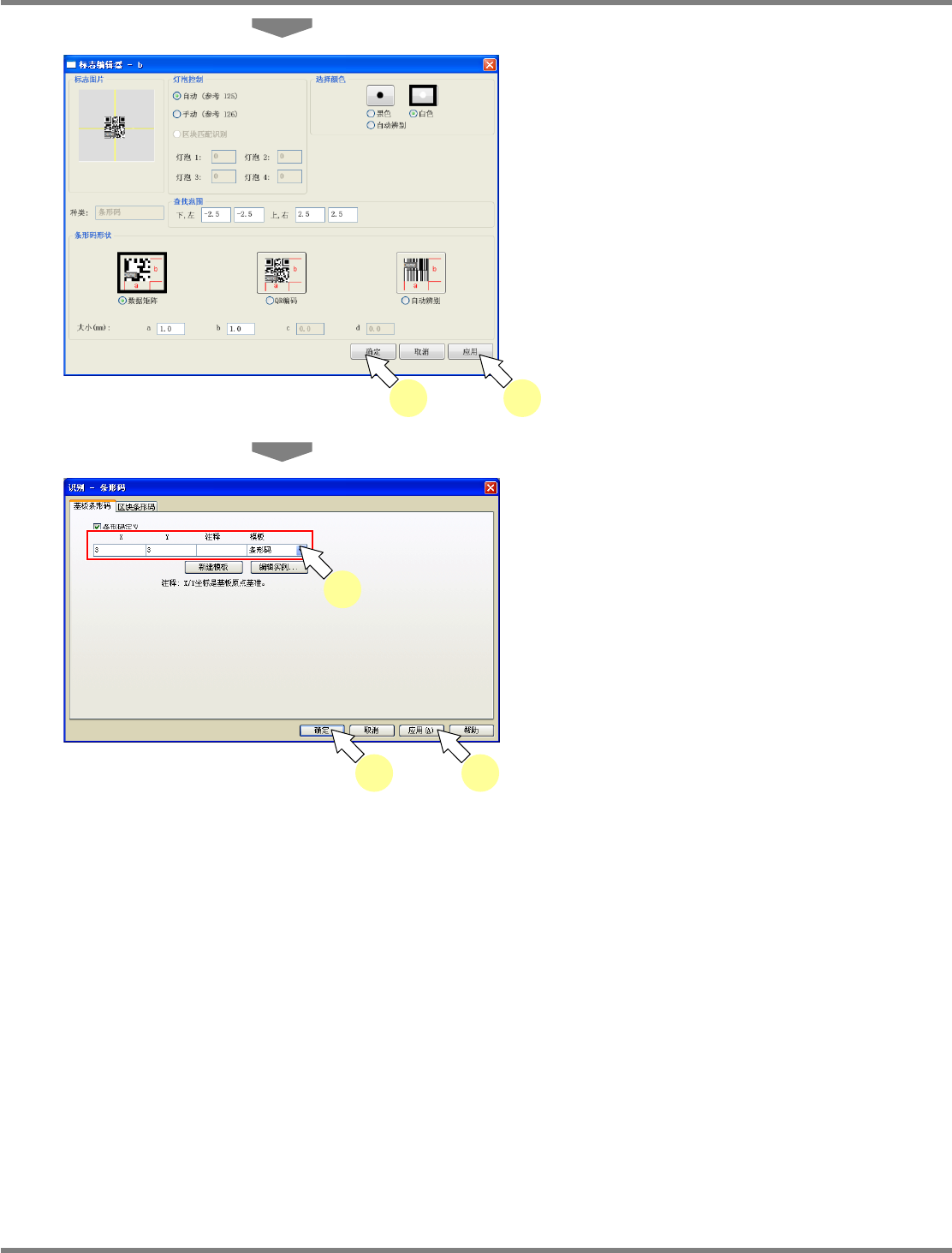

6
对要编辑的地方进行必要的设定，点击
[
应用
]
。
7
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
8
进行基板条形码的设定。
9
点击
[
应用
]
。
10
点击
[
确定
]
。
关闭
<
识别
–
条形码
>
画面。
在
PCB
编辑器上显示出基板条形码。
Project050702S-02C03
7 6
Project050802S-75C00
10
8
9
