NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-189 8 点击 [ 应用 ] 。 9 点击 [ 确定 ] 。 关闭 < 识别–弯曲 > 画面。 基板弯曲标记的变更将会反映进 PCB 编辑器。 Project050802S-1 24C00 9 8
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-188 EJS9AC-MB-05P-03
① 图形弯曲计测点的新建
1
选择菜单的
[
识别
]
→
[
弯曲
]
。
显示出
<
识别
–
弯曲
>
画面。
2
选择
[
区块弯曲
]
选项。
3
选择需要追加的图形弯曲类型。
4
在
‘
弯曲定义
’
中打勾。
5
将未使用变更为使用。或者点击
[
全有
效
]
按钮。
6
在
X
，
Y
上输入坐标。
7
针对各图形，如果需要测量弯曲计测
点，即变更
X
，
Y
的位置。
如果已在设备上示教、已在图形坐标上指定的
初期值中变更了
XY
坐标，那么将会勾选
‘
指定
更改
’
。
请在判断图形弯曲计测位置的
X
、
Y
坐标是否从
初期设定就发生了变更之际，使用这个项目。
在
‘
指定更改
’
复选框中打勾的状态下，不会受图
形偏移量设定的影响而能够指定位置。
Project050802S-118C00
1
Project050802S-117C00
2
Project050802S-123C00
4
3
Project050802S-124C00
7
5
6
5
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-189

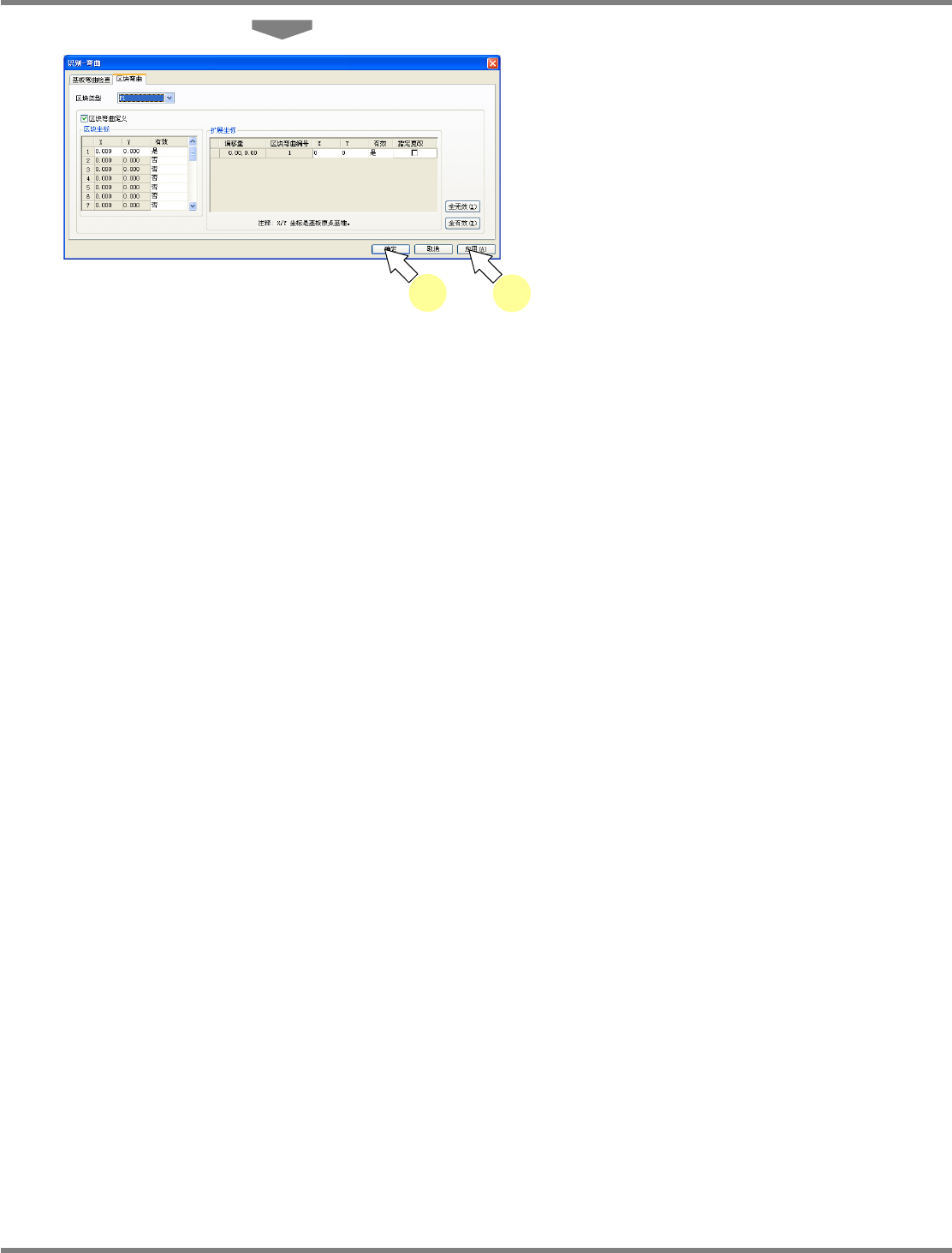

8
点击
[
应用
]
。
9
点击
[
确定
]
。
关闭
<
识别–弯曲
>
画面。
基板弯曲标记的变更将会反映进
PCB
编辑器。
Project050802S-124C00
9
8
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-190 EJS9AC-MB-05P-03
② 基板弯曲计测点的编辑
1
选择菜单的
[
识别
]
→
[
弯曲
]
。
显示出
<
识别
–
弯曲
>
画面。
2
选择
[
区块弯曲
]
选项。
当在
PCB
编辑器上，双击图形弯曲计测点时，
将会自动显示
[
区块弯曲
]
选项。
3
选择需要编辑图形弯曲的图形类型。
4
变更图形弯曲计测点基准时，选择需要
进行编辑的图形弯曲计测点基准后，进
行变更。
5
选择、编辑需要变更的图形弯曲计测
点。
通过变更是
/
否，能够跳过对象弯曲计测点。
6
点击
[
应用
]
。
7
点击
[
确定
]
。
将关闭
<
识别
–
弯曲
>
画面。
基板弯曲标记的变更将反映到
PCB
编辑器上。
Project050802S-118C00
1
Project050802S-117C00
2
Project050802S-127C00
Project050802S-125C00
3
4
5
6
7
