NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-193 ① 添加新建的图形条形码 1 选择菜单栏的 [ 识别 ] [ 条形码 ] 。 显示出 < 识别 – 条形码 > 画面。 2 选择 [ 区块条形码 ] 标签。 3 选择要添加图形条形码的图形类型。 4 在 ‘ 条形码定义 ’ 栏中打勾。 5 在重新登录标记时，点击 [ 新建模板 ] 。 显示出 < 新建基准…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-192 EJS9AC-MB-05P-03
图形条形码
显示项目
项目
说明
‘
扩展坐标
’
‘
偏移量
’
显示图形条形码的
X
、
Y
坐标的偏移。
设定项目
项目
说明
‘
区块条形码
’
选择对哪一个图形类型进行设定。
‘
条形码定义
’
使用图形条形码时打勾。
‘
区块坐标
’
‘X’
设定图形条形码基准的
X
坐标。
‘Y’
设定图形条形码基准的
Y
坐标。
‘
模板
’
使用于本图形标记的模板标记。可以选择在
‘5.7
标记的设定
’
中编制的模板标记。在拉下菜单里显示可参照的模板标记。
‘
扩展坐标
’
‘X’
从图形条形码基准的
X
坐标位置起移动与偏移的
X
坐标一样的距
离，并对其位置进行设定。
‘Y’
从图形条形码基准的
Y
坐标位置起移动与偏移的
Y
坐标一样的距
离，并对其位置进行设定。
‘
注释
’
输入关于图形条形码的说明。
‘
指定更改
’
显示用户是否已变更图形条形码的
X
、
Y
坐标。
按钮
按钮
说明
‘
区块坐标
’
[
新建模板
]
显示新建模板标记的编制画面。
‘
扩展坐标
’
[
编辑
]
显示选择中的图形条形码的编辑画面。
Project050802S-82C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-193
① 添加新建的图形条形码
1
选择菜单栏的
[
识别
]
[
条形码
]
。
显示出
<
识别
–
条形码
>
画面。
2
选择
[
区块条形码
]
标签。
3
选择要添加图形条形码的图形类型。
4
在
‘
条形码定义
’
栏中打勾。
5
在重新登录标记时，点击
[
新建模板
]
。
显示出
<
新建基准标志
>
画面。
如果使用已登录的标记，请跳过步骤
5.
，进行
步骤
8.
的作业。

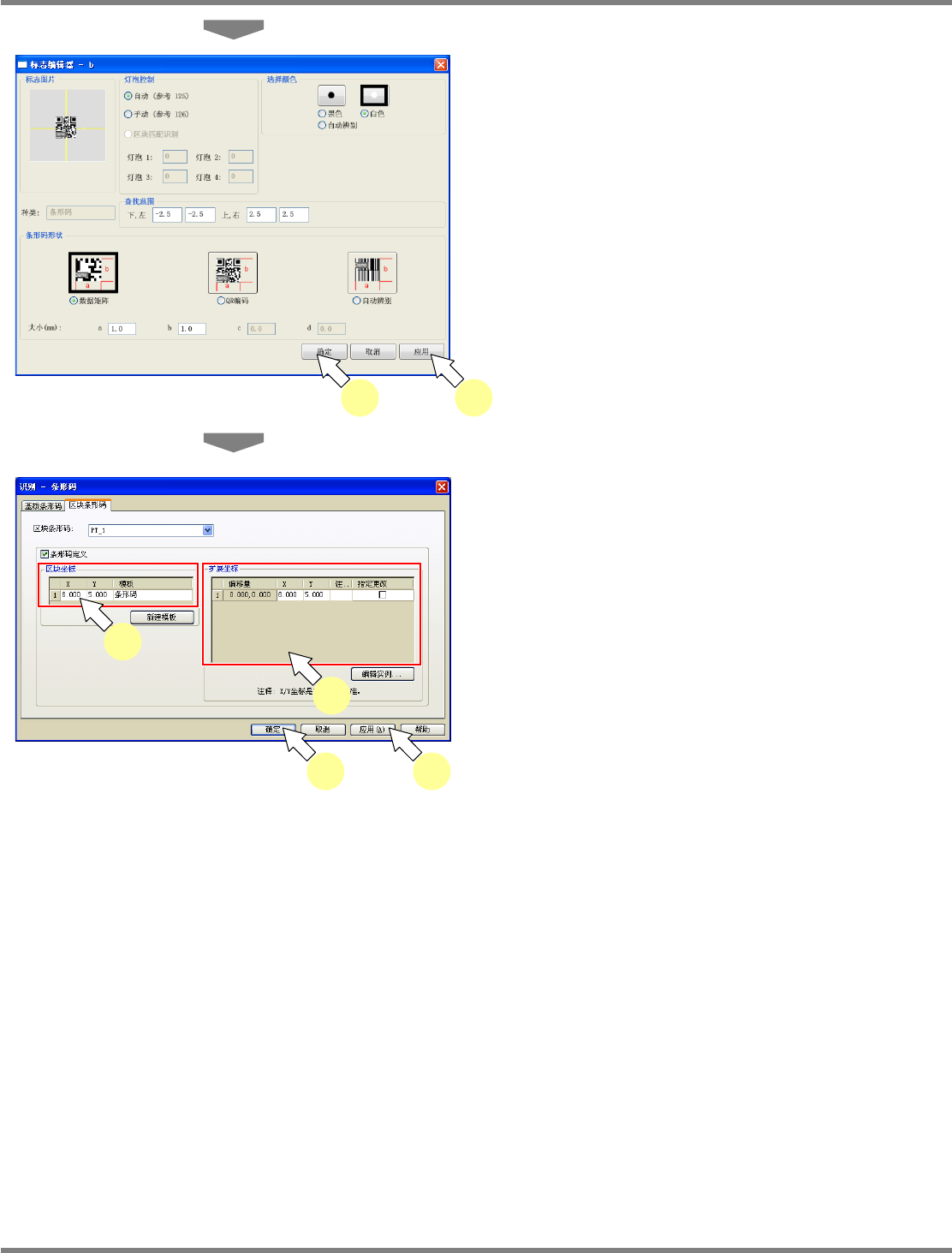

6
在名称栏里输入标记的名称，点击
[
确
定
]
。
Project050802S-83C02
1
Project050802S-86C00
6
Project050802S-84C00
2
Project050802S-85C00
3
4
5
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-194 EJS9AC-MB-05P-03
7
对要编辑的地方进行必要的设定，点击
[
应用
]
。
8
点击
[
确定
]
。
关闭
<
标志编辑器
>
画面。
9
设定图形条形码基准。
10
如有必要，变更各图形条形码的
X
、
Y
的位置。
如果在设备上示教时、在图形坐标指定的初期
值中，变更了
XY
坐标，将会在
‘
指定更改
’
的复
选框内打勾。请在判断图形条形码位置的
X
、
Y
坐标是否从初期设定就开始发生了变更时，使
用这个项目。
在
‘
指定更改
’
内打勾的状态下，能够不受图形偏
移量的影响而指定位置。
11
点击
[
应用
]
。
12
点击
[
确定
]
。
关闭
<
识别
–
条形码
>
画面。
在
PCB
编辑器上显示出图形条形码。
Project050702S-02C03
8 7
Project050802S-88C00
12
9
11
10
