NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-198 EJS9AC-MB-05P-03 机种辨别标记 所谓的机种辨别标记， 是指在自动切换有标记和无标记这两种机种之际， 需要设定的标记。 使用这 个标记来进行自动切换，需要设定成 对的基板。在设定成对基板之际 指定标记的颜色。 设定项目 项目 说明 ‘X’ 机种辨别标记的 X 坐标。 ‘Y’ 机种辨别标记的 Y 坐标。 ‘ 说明 ’ 输入机种辨别标记的注释。 …
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-197

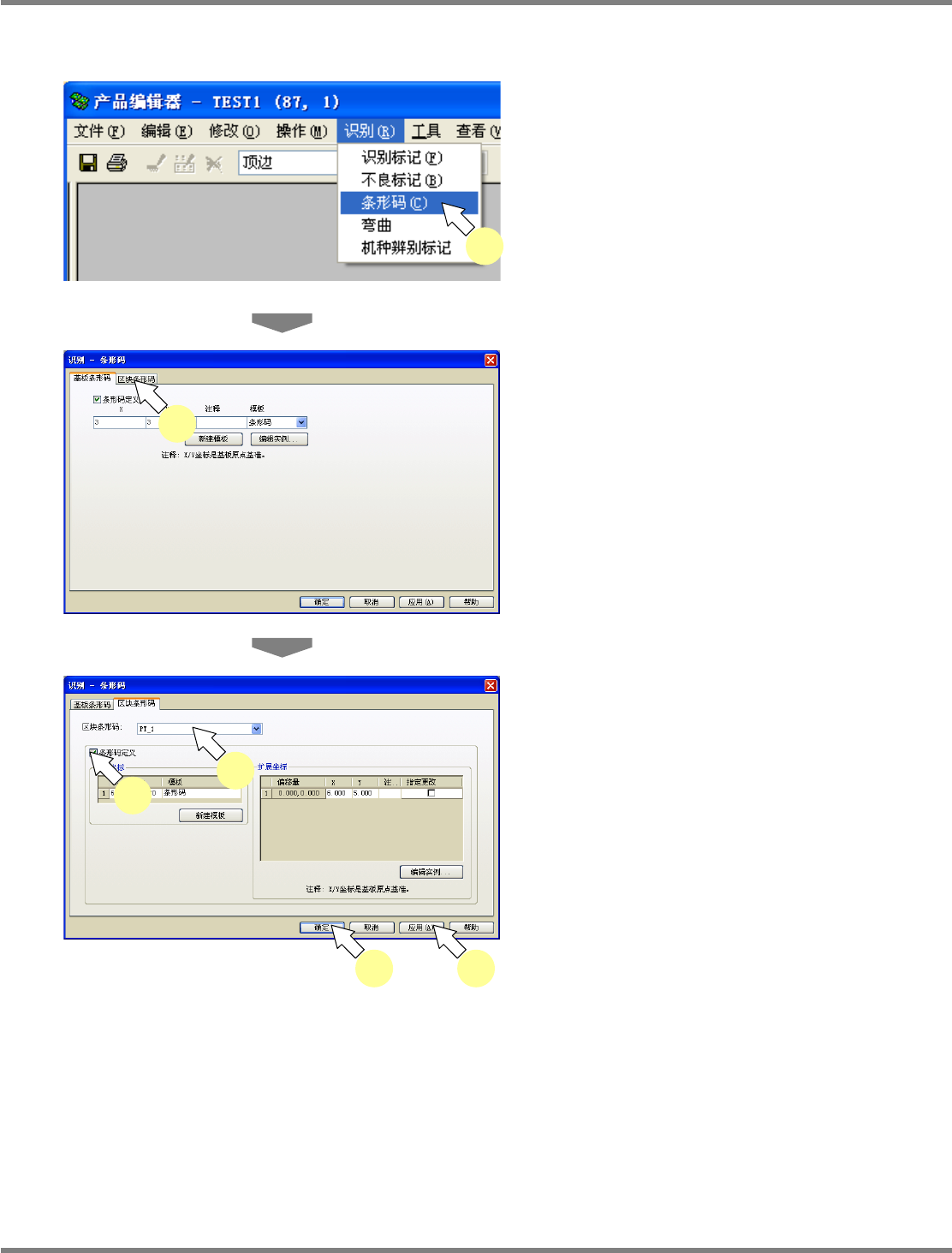

③ 图形条形码的删除
1
选择菜单栏的
[
识别
]
[
条形码
]
。
显示出
<
识别
–
条形码
>
画面。
2
选择
[
区块条形码
]
标签。
3
选择要删除图形条形码的图形类型。
4
将
‘
条形码定义
’
栏中打的勾子去掉。
5
点击
[
应用
]
。
6
点击
[
确定
]
。
关闭
<
识别
–
条形码
>
画面。
在
PCB
编辑器上删除图形条形码。
Project050802S-94C02
1
Project050802S-95C00
2
Project050802S-96C00
6
4
5
3
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-198 EJS9AC-MB-05P-03
机种辨别标记
所谓的机种辨别标记，是指在自动切换有标记和无标记这两种机种之际，需要设定的标记。使用这
个标记来进行自动切换，需要设定成对的基板。在设定成对基板之际指定标记的颜色。
设定项目
项目
说明
‘X’
机种辨别标记的
X
坐标。
‘Y’
机种辨别标记的
Y
坐标。
‘
说明
’
输入机种辨别标记的注释。
按钮
按钮
说明
[
编辑实例
]
显示机种辨别标记的编辑画面。
Product050802S-116C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-199
① 新建追加机种辨别标记
1
选择菜单栏的
[
识别
]
[
机种辨别标
记
]
。
显示
<
识别
–
机种辨别标记
>
画面。
2
在
‘
机种辨别标记使用
’
的复选框中打
勾。
3
输入各机种标记的
X
、
Y
坐标。
机种辨别标记需要设定为与成对基板相同的坐
标。
4
点击
[
编辑实例
]
。
显示
<
编辑标记
>
画面。
机种辨别标记与基板识别标记等标记不同，不
拥有模板。在新建编制之际，请务必在编辑标
记画面下确认标记的设定。
5
在需要进行编辑的项目上进行必要的
设定。
6
点击
[
确定
]
。
关闭
<
编辑标记
>
画面。
Product050802S-117C00
1
Product050802S-118C00
2
3
4
Product050802S-119C01
6
