NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-214 EJS9AC-MB-05P-03 ① 贴装点标签 在 ‘ 贴装点 ’ 标签上设定实装点的信息。 设定项目 项目 说明 ‘ 元件 / 标记符 ’ ‘ 元件库 ’ 实装的元件属于的元件库。 ‘ 元件 ’ 实装的元件名称。 ‘ 标示符 ’ 为了参照实装点而使用的参考号 ( 电路编号 ) 。 ‘ 注释 ’ 与贴装点相关的备忘录、纪录。 ‘ 区块坐标 ’ ‘X’ 图形原点基…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-213
5.8.3
添加实装点
在
<
贴装点属性
>
画面上，进行实装点的添加和编辑。

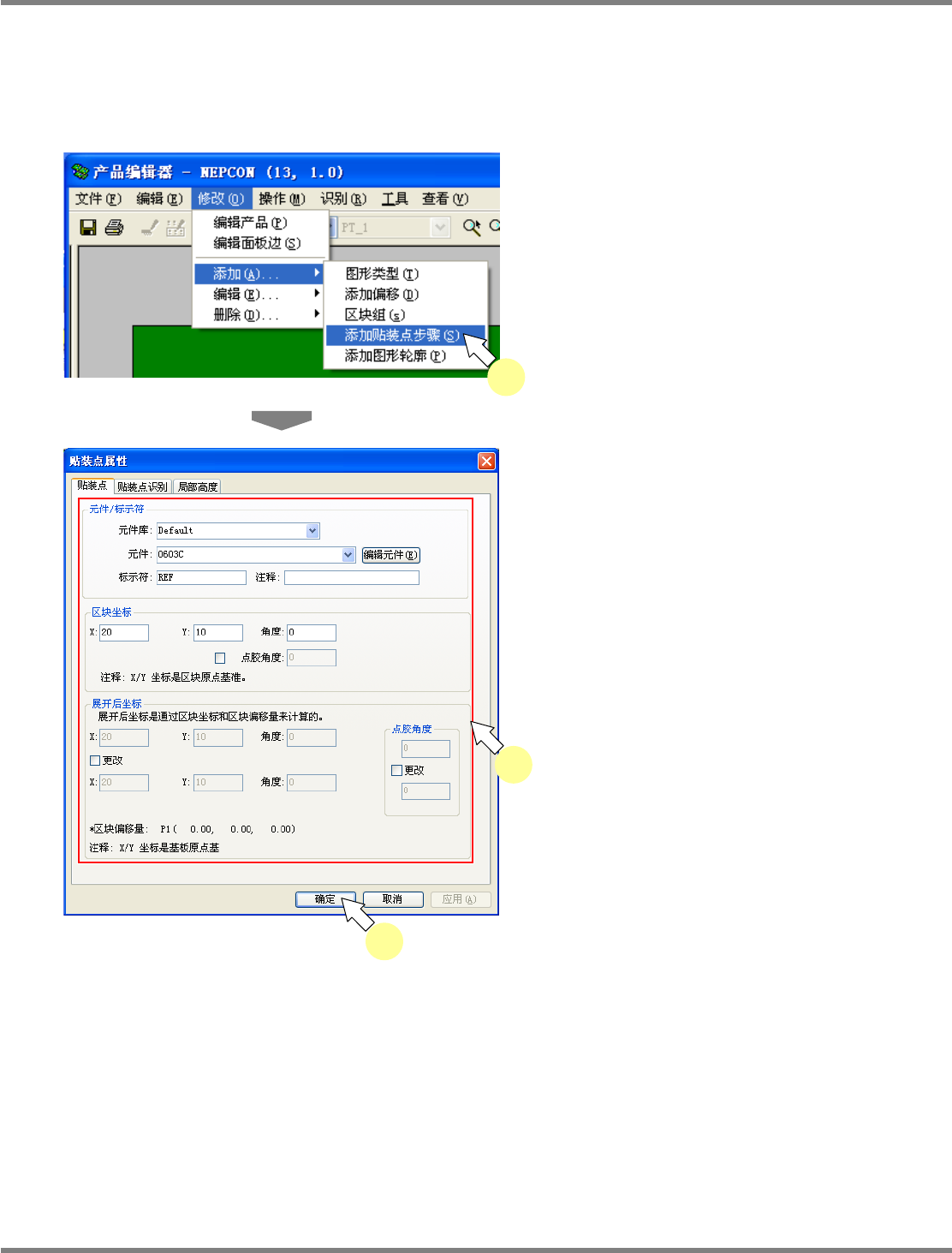

添加实装点
1
选择菜单栏的
[
修改
]
[
添加
]
[
添加
贴装点步骤
]
。
将会显示
<
贴装点属性
>
画面。
2
设定与实装点有关的信息。
3
点击
[
确定
]
。
Project050803S-01C02
1
Project050803S-05C02
3
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-214 EJS9AC-MB-05P-03
① 贴装点标签
在
‘
贴装点
’
标签上设定实装点的信息。
设定项目
项目
说明
‘
元件
/
标记符
’
‘
元件库
’
实装的元件属于的元件库。
‘
元件
’
实装的元件名称。
‘
标示符
’
为了参照实装点而使用的参考号
(
电路编号
)
。
‘
注释
’
与贴装点相关的备忘录、纪录。
‘
区块坐标
’
‘X’
图形原点基准的实装点的
X
坐标。
(
右方向
:
正
)
‘Y’
图形原点基准的实装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
图形原点基准的实装角度。
(
逆时针
:
正
)
‘
点胶角度
’
进行点胶的角度。
(
输入范围
: 0 ~ 360)
(
如果没有在贴装点的元件上定义点胶选项，将不会显示此项目
)
‘
展开后坐标
’
上段
:
不可变更、计算后的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
‘
点胶角度
’
进行点胶的角度。
(
如果没有在贴装点的元件上定义点胶选项，将
不会显示此项目
)
下段
:
可变更、实际的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
‘
点胶角度
’
进行点胶的角度。
(
如果没有在贴装点的元件上定义点胶选项，将
不会显示此项目
)
按钮
按钮
说明
[
编辑元件
]
启动
<
元件编辑器
>
。
Project050803S-05C02
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-215
② 贴装点识别
在贴装点识别标签下，设定或删除贴装点识别标记。
定义贴装点识别标记，必须先定义贴装点信息。
设定项目
項目
説明
‘
贴装点识别
’
设定贴装点识别标记的数量。
‘
区块坐标
’
‘X’
区块原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
区块原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
区块原点基准的贴装角度。
(
逆时针旋转
:
正
)
‘
展开后坐标
’
左侧
:
不可变更、计算后的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
右侧
:
可变更、实际的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
按钮
按钮
说明
[
编辑
]
启动
<
标志编辑器
>
，可更新标记数据。
Project050803S-04C01
