NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-215 ② 贴装点识别 在贴装点识别标签下，设定或删除贴 装点识别标记。 定义贴装点识别标记，必须先定义贴 装点信息。 设定项目 項目 説明 ‘ 贴装点识别 ’ 设定贴装点识别标记的数量。 ‘ 区块坐标 ’ ‘X’ 区块原点基准的贴装点的 X 坐标。 ( 右方向 : 正 ) ‘Y’ 区块原点基准的贴装点的 Y 坐标。 ( 上方向 : 正 …
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-214 EJS9AC-MB-05P-03

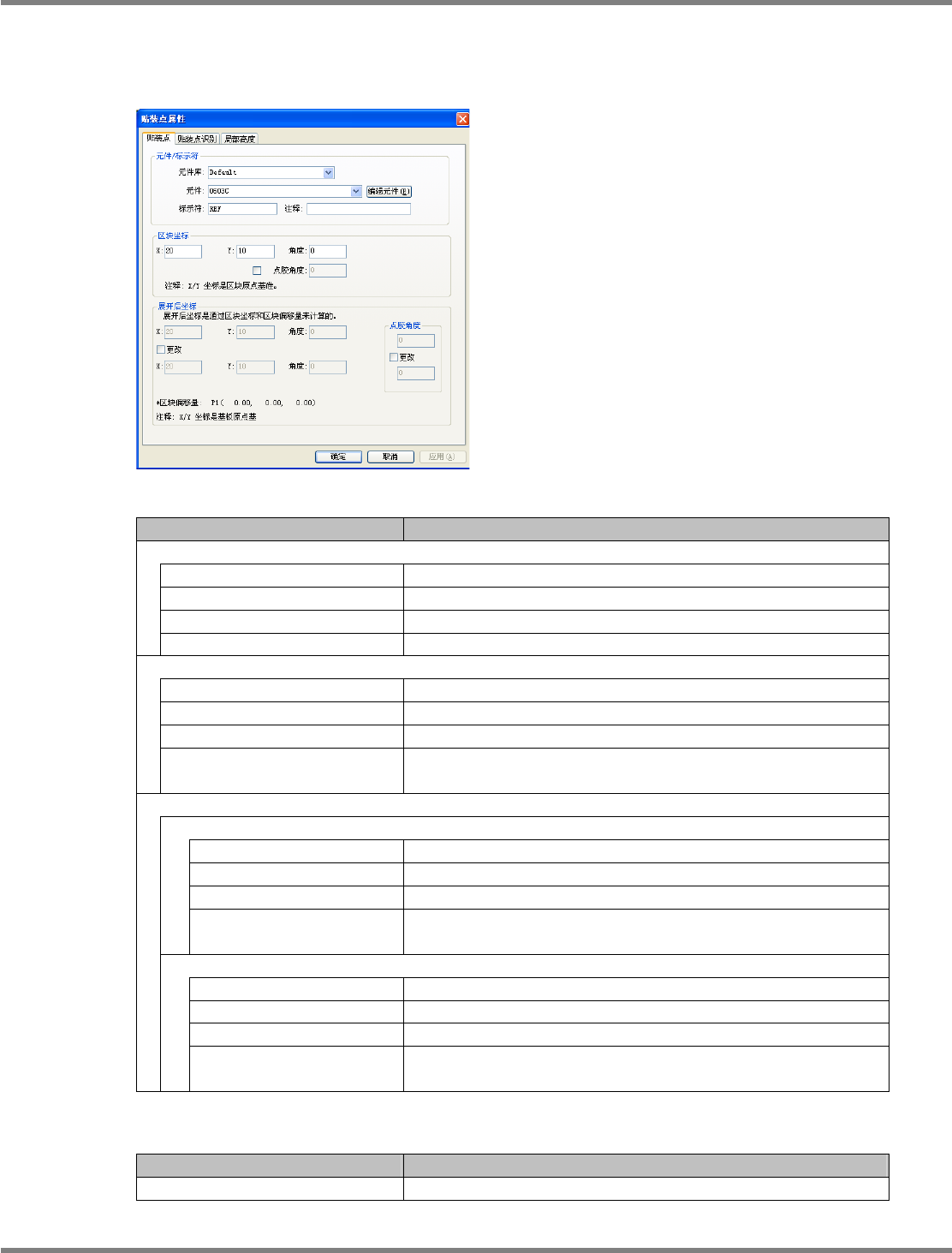

① 贴装点标签
在
‘
贴装点
’
标签上设定实装点的信息。
设定项目
项目
说明
‘
元件
/
标记符
’
‘
元件库
’
实装的元件属于的元件库。
‘
元件
’
实装的元件名称。
‘
标示符
’
为了参照实装点而使用的参考号
(
电路编号
)
。
‘
注释
’
与贴装点相关的备忘录、纪录。
‘
区块坐标
’
‘X’
图形原点基准的实装点的
X
坐标。
(
右方向
:
正
)
‘Y’
图形原点基准的实装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
图形原点基准的实装角度。
(
逆时针
:
正
)
‘
点胶角度
’
进行点胶的角度。
(
输入范围
: 0 ~ 360)
(
如果没有在贴装点的元件上定义点胶选项，将不会显示此项目
)
‘
展开后坐标
’
上段
:
不可变更、计算后的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
‘
点胶角度
’
进行点胶的角度。
(
如果没有在贴装点的元件上定义点胶选项，将
不会显示此项目
)
下段
:
可变更、实际的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
‘
点胶角度
’
进行点胶的角度。
(
如果没有在贴装点的元件上定义点胶选项，将
不会显示此项目
)
按钮
按钮
说明
[
编辑元件
]
启动
<
元件编辑器
>
。
Project050803S-05C02
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-215

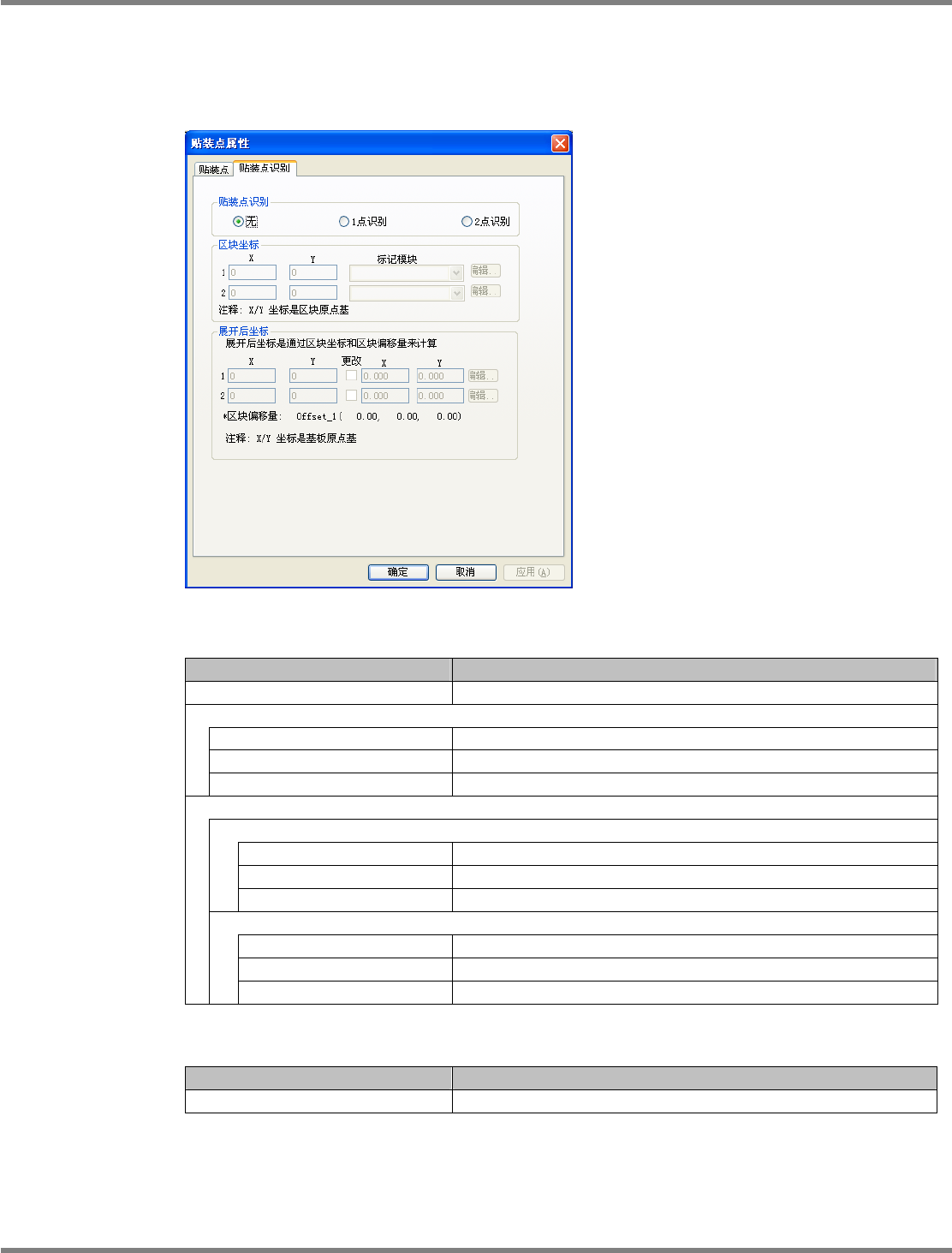

② 贴装点识别
在贴装点识别标签下，设定或删除贴装点识别标记。
定义贴装点识别标记，必须先定义贴装点信息。
设定项目
項目
説明
‘
贴装点识别
’
设定贴装点识别标记的数量。
‘
区块坐标
’
‘X’
区块原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
区块原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
区块原点基准的贴装角度。
(
逆时针旋转
:
正
)
‘
展开后坐标
’
左侧
:
不可变更、计算后的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
右侧
:
可变更、实际的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
按钮
按钮
说明
[
编辑
]
启动
<
标志编辑器
>
，可更新标记数据。
Project050803S-04C01
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-216 EJS9AC-MB-05P-03

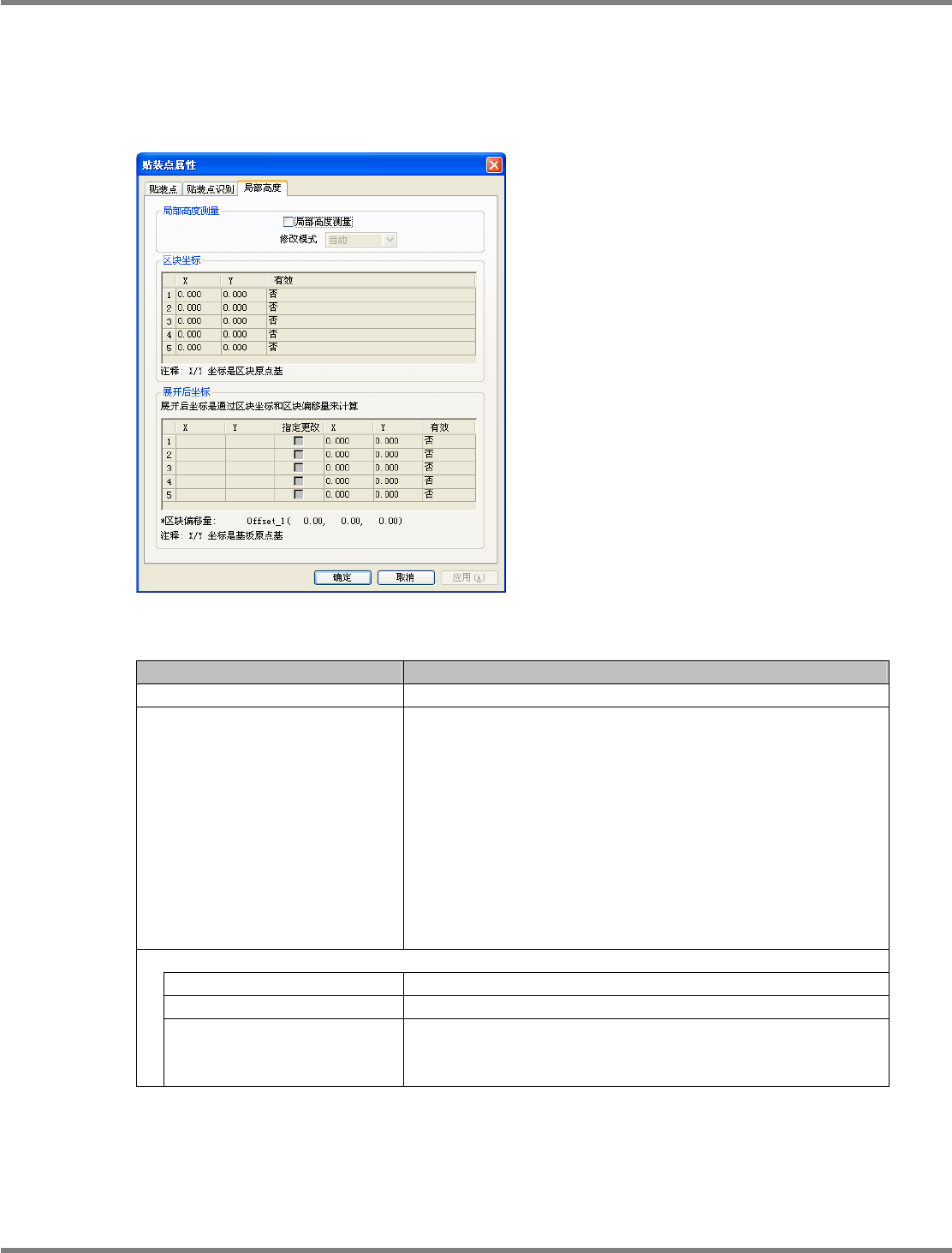

③ 局部高度
只有在贴装点的元件上定义了点胶选购件时，才能够定义高度测量点。
如果基板发生弯曲，在点胶描绘时点胶吸嘴会碰触到基板，而有可能导致基板的划伤。因此，事先
测量基板上任意点的高度，并用这个数据来控制吸嘴高度。在本画面上，设定这个高度测量点。
设定项目
项目
说明
‘
局部高度测量
’
在使用局部高度测量之际，在复选框内打勾。
‘
修改模式
’
选择修改模式。存在下述
3
种。
‘
自动
’
各测量点间高度的差在
0.2 mm
以下时将平均值、
在
0.2 mm
以上时将为最大值视为高度的补正值。
‘
平均
’
将各测量点间的高度差的平均值视为高度补正值。
‘
最大值
’
将各测量点间的高度差的最大值视为高度补正值。
当各测量点间的高度差超出了
“
局部高度结果范围容许值
”
的数据
时，将以错误停止。
‘
区块坐标
’
‘X’
以从图形原点起的距离来设定高度测量点的
X
坐标。
‘Y’
以从图形原点起的距离来设定高度测量点的
Y
坐标。
‘
有效
’
选择是否实际使用所设定的高度测量点。存在下述
2
种设定。
‘
是
’:
使用高度测量点。
‘
否
’:
不使用高度测量点。
Project050803S-04C02
