NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-220 EJS9AC-MB-05P-03 选择元件的切换 当所选择的元件与其他元件相重合时 ，能够一边按住 [Shift] 键，一边点击元件来切换选择元件。 1 从 PCB 编辑器的 PCB 图像上， 选择需 要编辑贴装点的元件。 2 将光标对准元件重合的部分， 一边按住 [Shift] 一边点击。 将会切换选择元件。 Project050804S-3 6C01 2 …
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-219

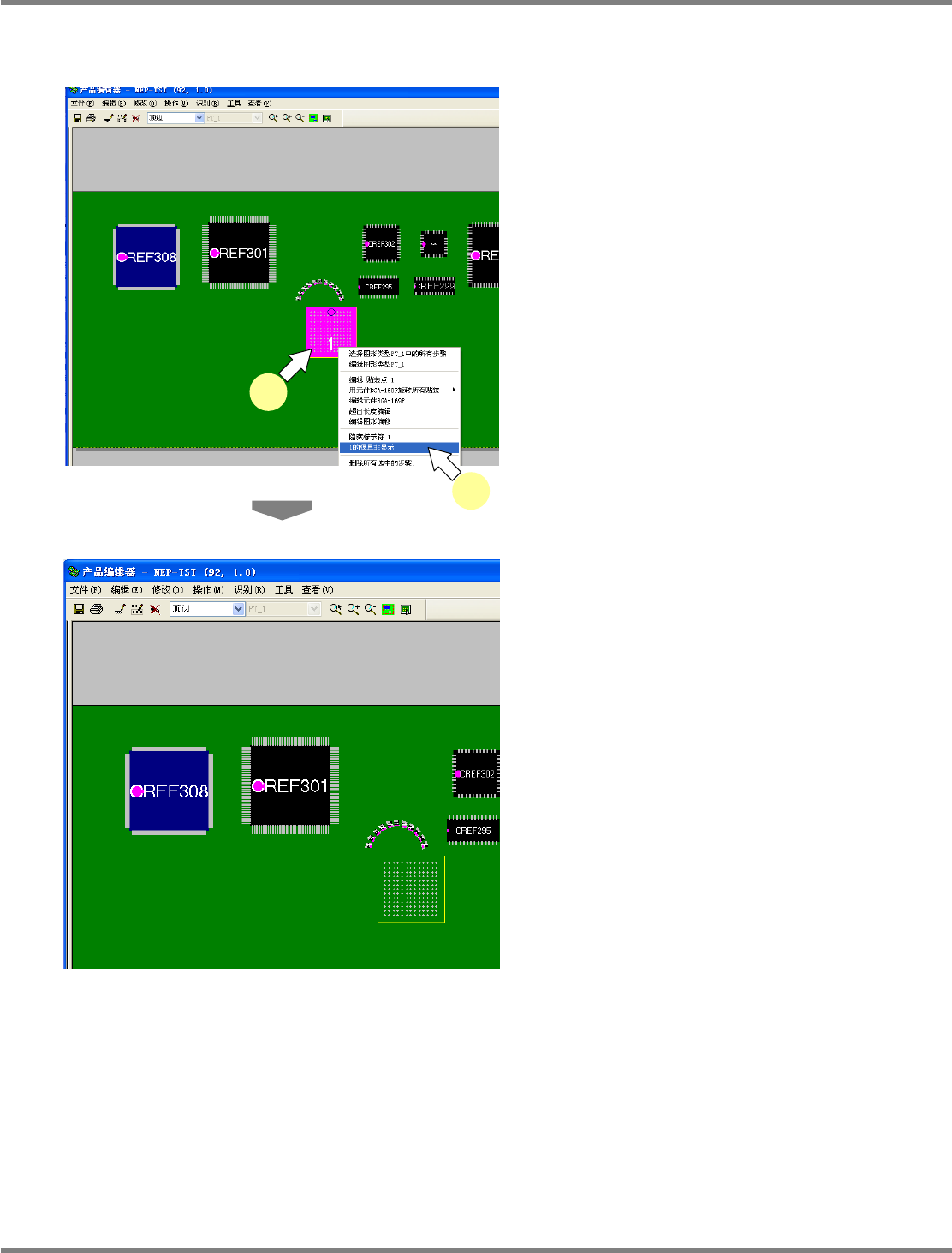

不显示
/
显示
BGA
元件的模具
1
从
PCB
编辑器的
PCB
意象图中，选择
需要隐藏的
BGA
元件。
2
在所选择的元件上，从右击菜单中选择
[XXXX
的模具非显示
]
。
在隐藏了
BGA
元件模具部的状态下，针对这个
元件执行步骤
1
、
2
，将显示隐藏的模具。
Project050804S-39C01
Project050804S-38C01
1
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-220 EJS9AC-MB-05P-03

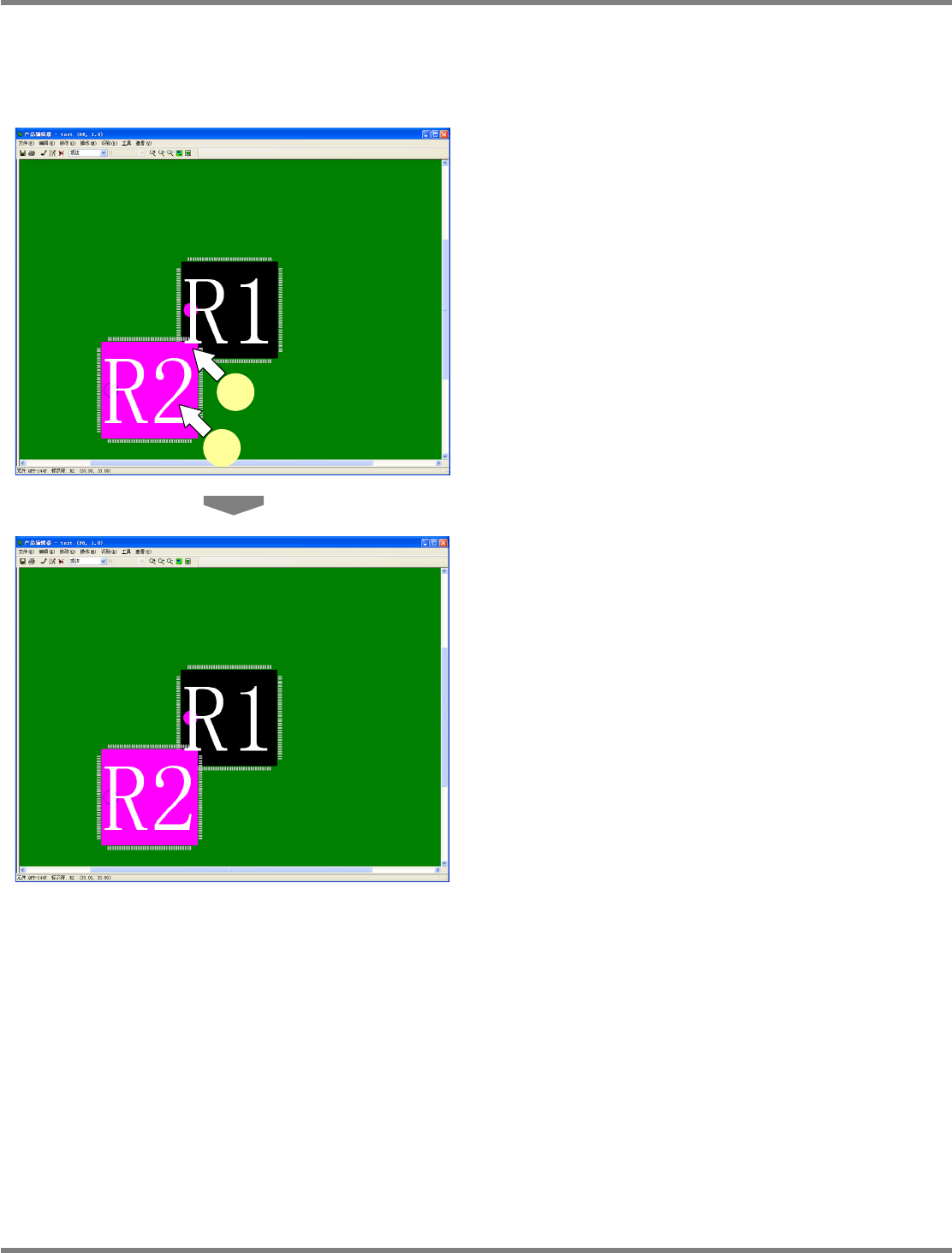

选择元件的切换
当所选择的元件与其他元件相重合时，能够一边按住
[Shift]
键，一边点击元件来切换选择元件。
1
从
PCB
编辑器的
PCB
图像上，选择需
要编辑贴装点的元件。
2
将光标对准元件重合的部分，一边按住
[Shift]
一边点击。
将会切换选择元件。
Project050804S-36C01
2
1
Project050804S-37C01
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-221

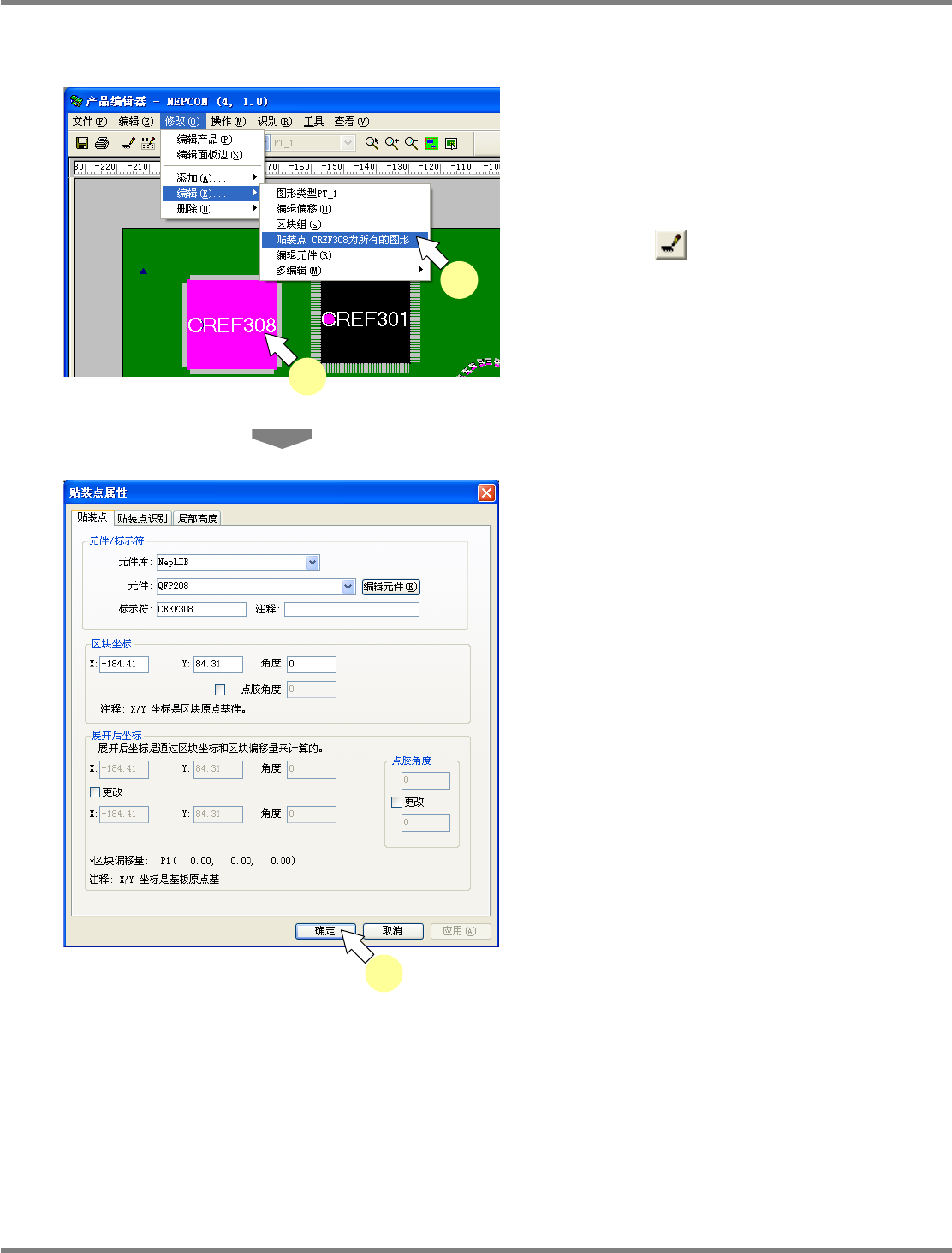

实装点的编辑
1
在
PCB
编辑器的
PCB
图像中选择要进
行实装点编辑的元件。
2
选择菜单栏的
[
修改
]
[
编辑
]
[
贴装
点
XXXX
为所有的图形
]
，或者选择工
具栏的
(
编辑实装点
)
，或者在选择
的元件上弹出右击菜单，选择
[
贴装点
(
所有图形
)]
。
显示出
<
贴装点属性
>
画面。
3
变更必要的设定。
4
点击
[
确定
]
。
在
PCB
图像中显示出编辑结果。
Project050804S-03C03
2
1
Project050804S-04C03
4
