NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-228 EJS9AC-MB-05P-03

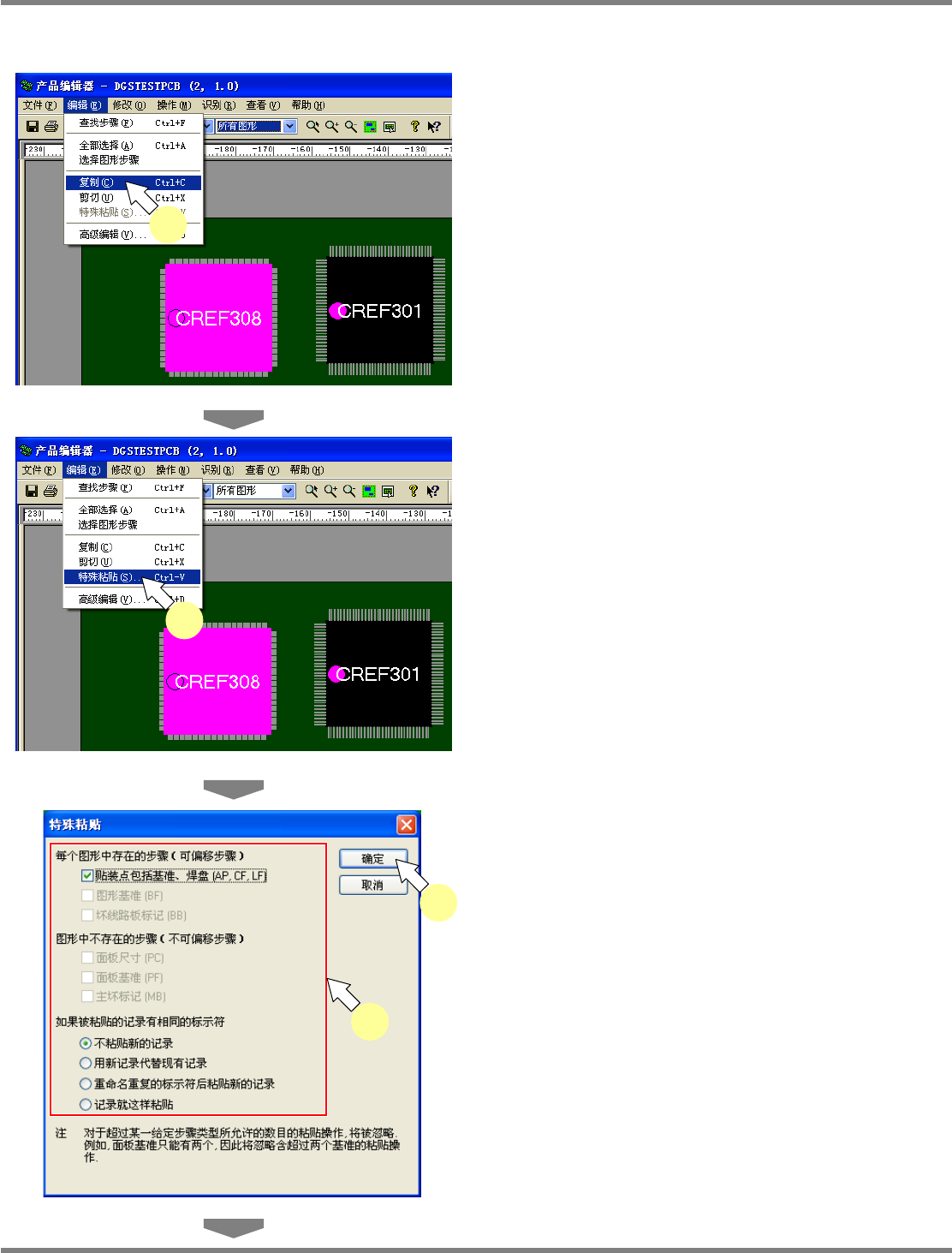

元件的复制
1
在
PCB
编辑器的
PCB
图像中选择要复
制的位置。
2
选择菜单栏的
[
编辑
]
[
复制
]
。
3
选择菜单栏的
[
编辑
]
[
特殊粘贴
]
。
显示出
<
特殊粘贴
>
画面。
4
进行必要的编辑。
5
点击
[
确定
]
。
Project050804S-20C00
2
Project050804S-21C00
3
Project050804S-22C01
5
4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-229
粘贴所复制的位置。
特殊粘贴设定项目
项目
说明
‘
贴装点包括基准、焊盘
[AP,CF,LF]’
进行包括标记、焊盘的实装点的粘贴。
‘
图形基准
[BF]’
进行图形标记的粘贴。
‘
坏线路板标记
[BB]’
进行图形不良标记的粘贴。
‘
面板尺寸
[PC]’
进行基板尺寸的粘贴。
‘
面板基准
[PF]’
进行基板标记的粘贴。
‘
主坏标记
[MB]’
进行代表不良标记的粘贴。
‘
不粘贴新的记录
’
与复制
/
剪切的记录一样的记录如果已被粘贴，则不再进行粘贴。
‘
用新记录代替现有记录
’
与复制
/
剪切的记录一样的记录如果已被粘贴，则进行覆盖。
‘
重命名重复的标示符后粘贴新的记
录
’
与复制
/
剪切的记录的参考编号一样的记录如果已被粘贴，则先变
更参考编号，然后进行粘贴。
‘
纪录就这样粘贴
’
粘贴与复制
/
剪切的纪录一样的纪录。
Project050804S-23C00
Project050804S-24C01
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-230 EJS9AC-MB-05P-03

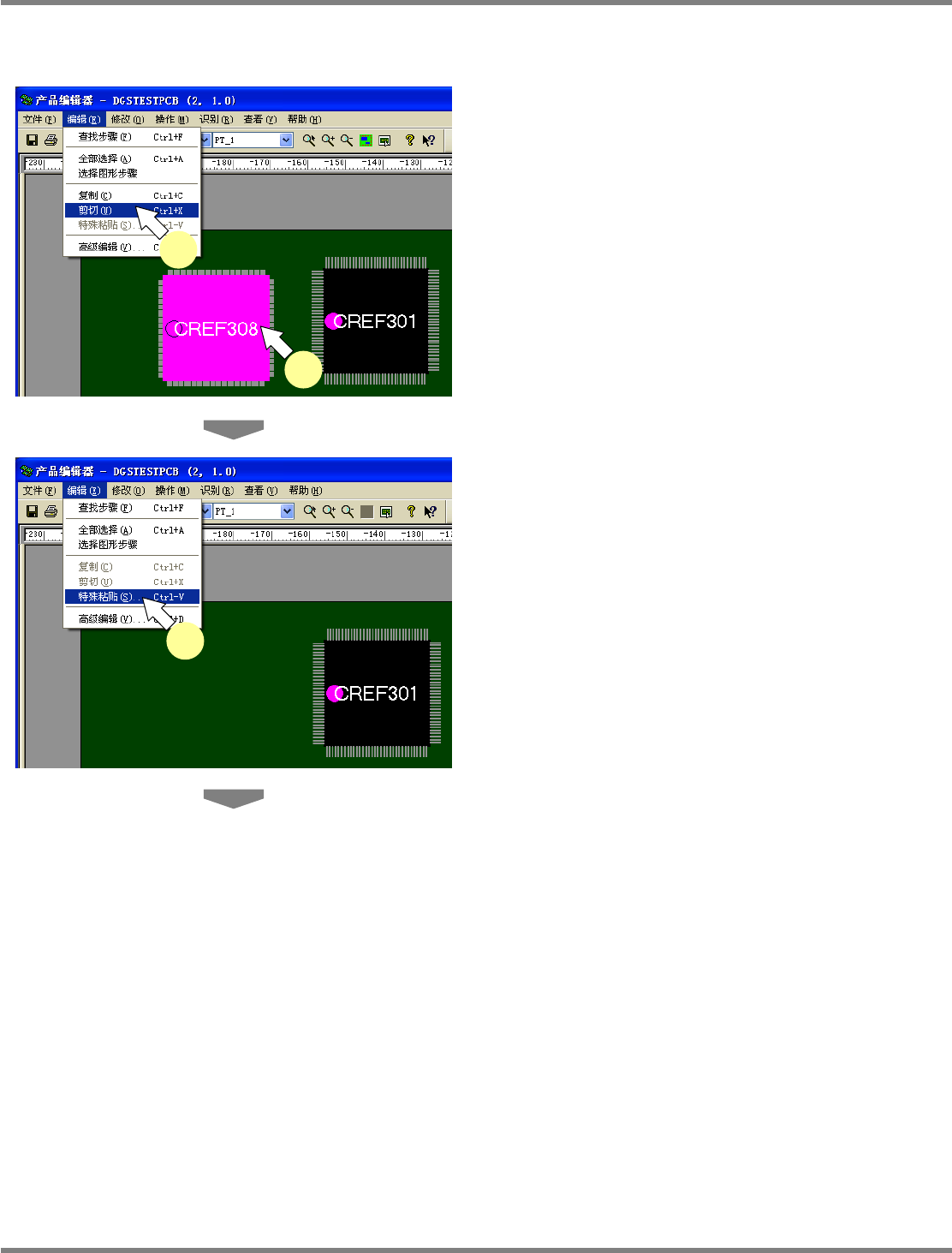

元件的剪切
1
在
PCB
编辑器的
PCB
图像中选择要剪
切的位置。
2
选择菜单栏的
[
编辑
]
[
剪切
]
。
3
选择菜单栏的
[
编辑
]
[
特殊粘贴
]
。
显示出
<
特殊粘贴
>
画面。
Project050804S-26C00
3
Project050804S-25C00
2
1
