NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-234 EJS9AC-MB-05P-03
多编辑
区块坐标选项
能够一次性修改所修改的多个行。
1
选择
[
区块坐标
]
。
2
选择需要编辑的标记或元件数据。
3
点击
[
多编辑
]
。
显示出
<
高级多重编辑
>
画面。
4
根据需要进行编辑。
5
点击
[
确定
]
。
关闭
<
高级多重编辑
>
画面。
如果在步骤
2
所选择的行为黄色行，将显示
<
区块坐标重新构筑
>
画面。
(
‘5.8.4
实装点的编辑
■区块坐标重新构
筑
’)
显示出标记或元件的数据编辑结果。
将会展开坐标，并在
[
展开后坐标
]
选项上的数据
上反映结果。
Project050804S-30C04
4
5
Project050804S-29C03
3
2
1
Project050804S-31C03
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-235
多编辑
元件选择
当多个贴装点发生偏移时，可在基板上通过选择进行整体编辑。
1
在基板上选择需要编辑的贴装点。
2
选择菜单栏的
[
修改
]
[
编辑
]
[
多编
辑
]
[
区块数据
/
位置数据
]
。
将显示
<
详细编辑
>
画面与
<
高级多重编辑
>
画
面。
当选择了贴装点以外时，不为整体编辑的对象。
3
进行必要的编辑。
‘5.8.4
实装点的编辑
■多编辑
区块坐标
选项
’
4
点击
[
确定
]
。
将反映在高级编辑所编辑的内容，并关闭
<
高级
多重编辑
>
画面。
Project050804S-30C04
3
4
Project050804S-45C00
1
Project050804S-44C01
2
Project050804S-46C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-236 EJS9AC-MB-05P-03

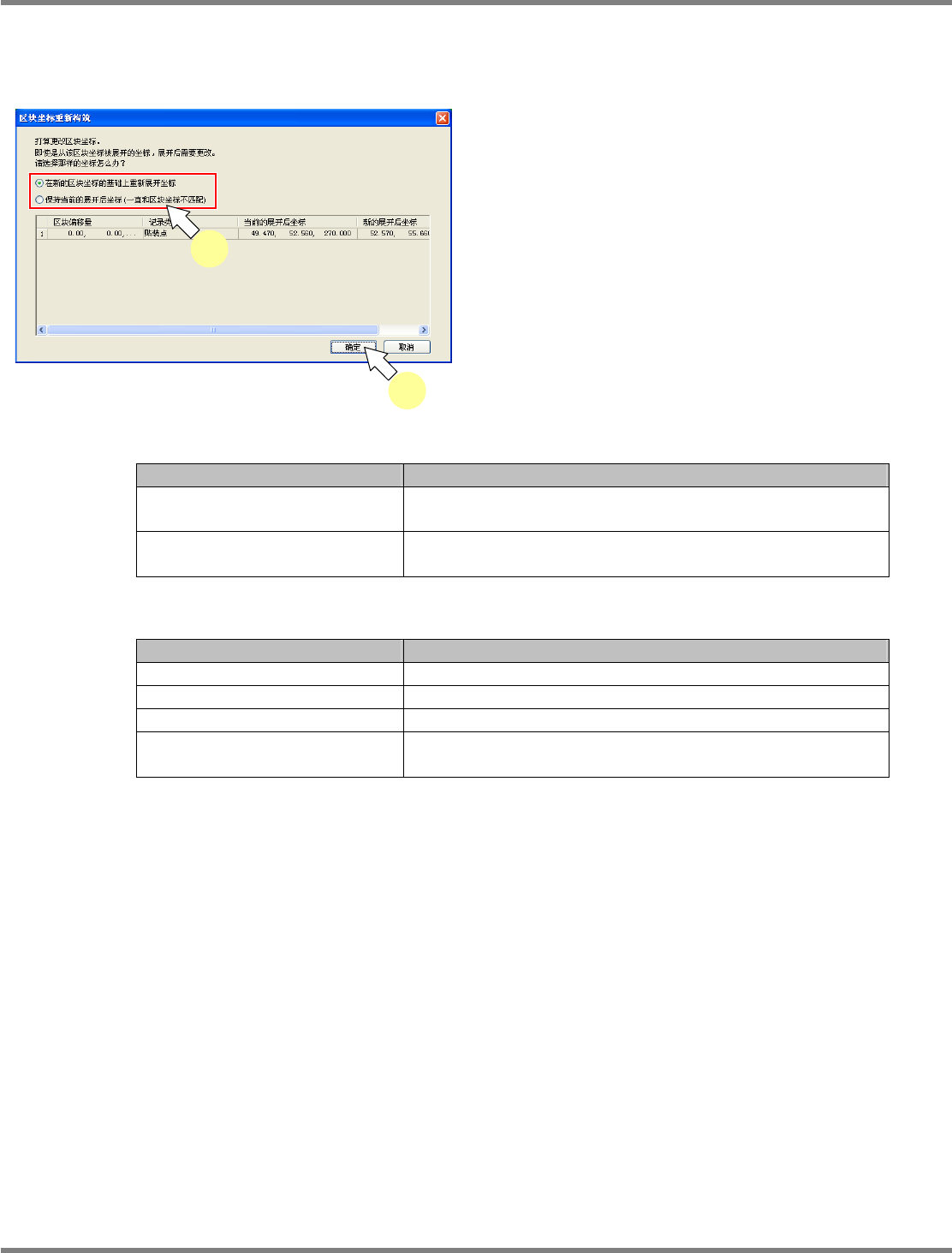

区块坐标重新构筑
当变更了黄色行时，将显示区块坐标重新构筑画面。
1
选择重新构筑区块坐标的方法。
选择结果将会显示在下部的一览中。
2
点击
[
确定
]
。
关闭
<
区块坐标重新构筑
>
画面。
选择项目
项目
说明
‘
在新的区块坐标的基础上重新展开
坐标。
’
展开所变更的坐标，并反映进展开后的坐标。
‘
保持当前的展开后坐标
(
一直和区
块坐标不匹配
)’
不展开变更后的坐标，也不反映进展开后的坐标。
显示项目
项目
说明
‘
区块偏移量
’
显示区块偏移量的坐标。
‘
纪录类型
’
显示纪录类型。
‘
当前的展开后坐标
’
显示目前的展开后坐标。
‘
新的展开后坐标
’
显示新的展开后坐标。根据所选择项目的选择结果，坐标会发生
变化。
Project050804S-37C00
1
2
