NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-237

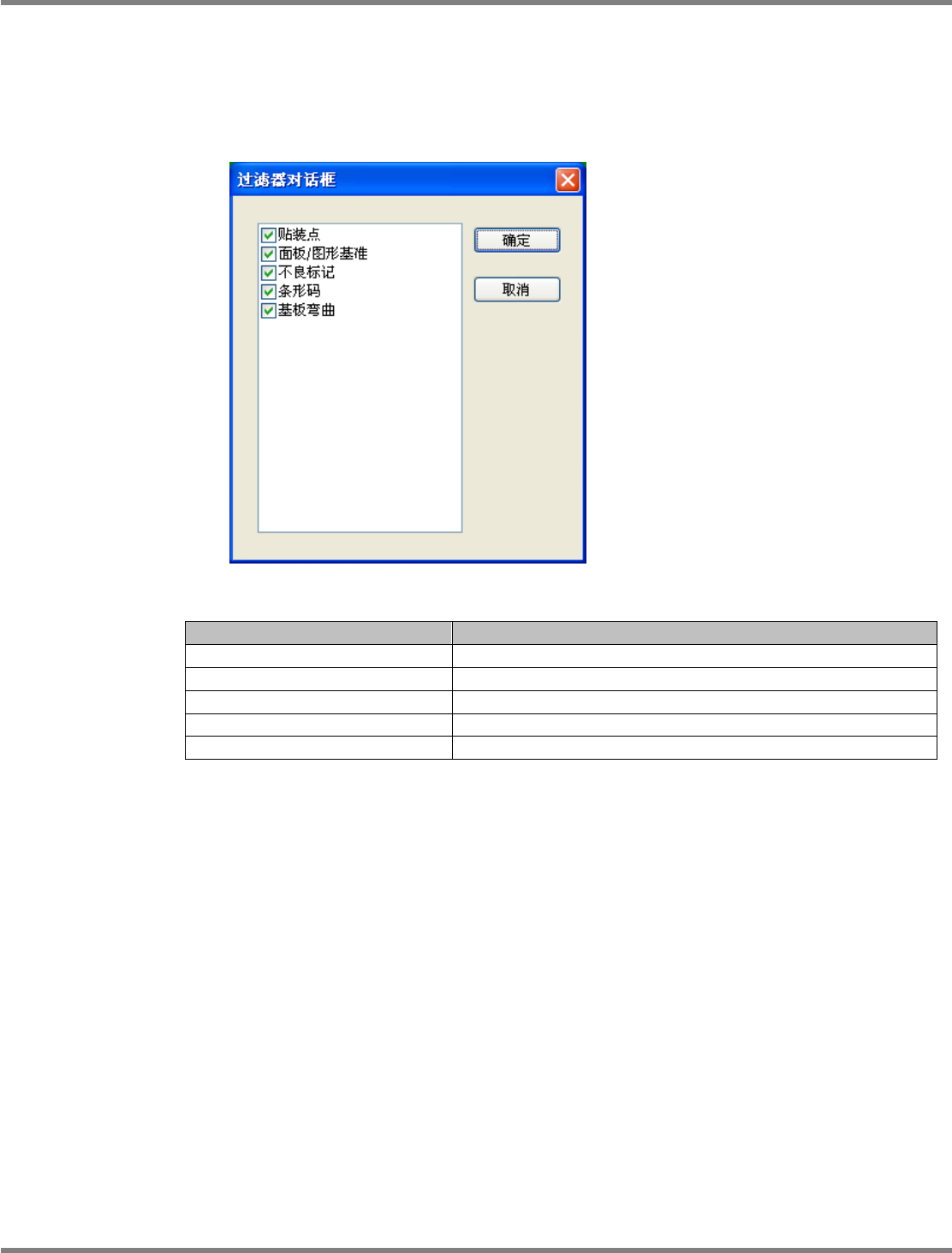

过滤器对话框
区块坐标选项
能够限定显示项目。
按
[
详细编辑
]
菜单按钮
-[
过滤
]
，即会显示过滤对话框。这个过滤对话框是与详细画面编辑一览表项
目相应的功能。
(
不针对
PCB
画面
)
设定项目
項目
説明
‘
区块偏移量
’
在详细编辑画面上，切换显示
/
不显示区块偏移量。
‘
贴装点
’
在详细编辑画面上，切换显示
/
不显示贴装点。
‘
面板
/
图形基准
’
在详细编辑画面上，切换显示
/
不显示基板、区块标记。
‘
不良标记
’
在详细编辑画面上，切换显示
/
不显示不良标记。
‘
条形码
’
在详细编辑画面上，切换显示
/
不显示条形码。
‘
基板弯曲
’
在详细编辑画面上，切换显示
/
不显示基板弯曲。
Project050804S-33C02
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-238 EJS9AC-MB-05P-03
高级编辑
展开后坐标选项
一览显示区块坐标的展开后数据，并能够编辑啊各个项目。
显示项目以及按钮动作与区块坐标选项相同。
(
过滤的显示项目不同。
) (
‘5.8.4
实装点的编辑
■高级编辑
区块坐标选项
’)

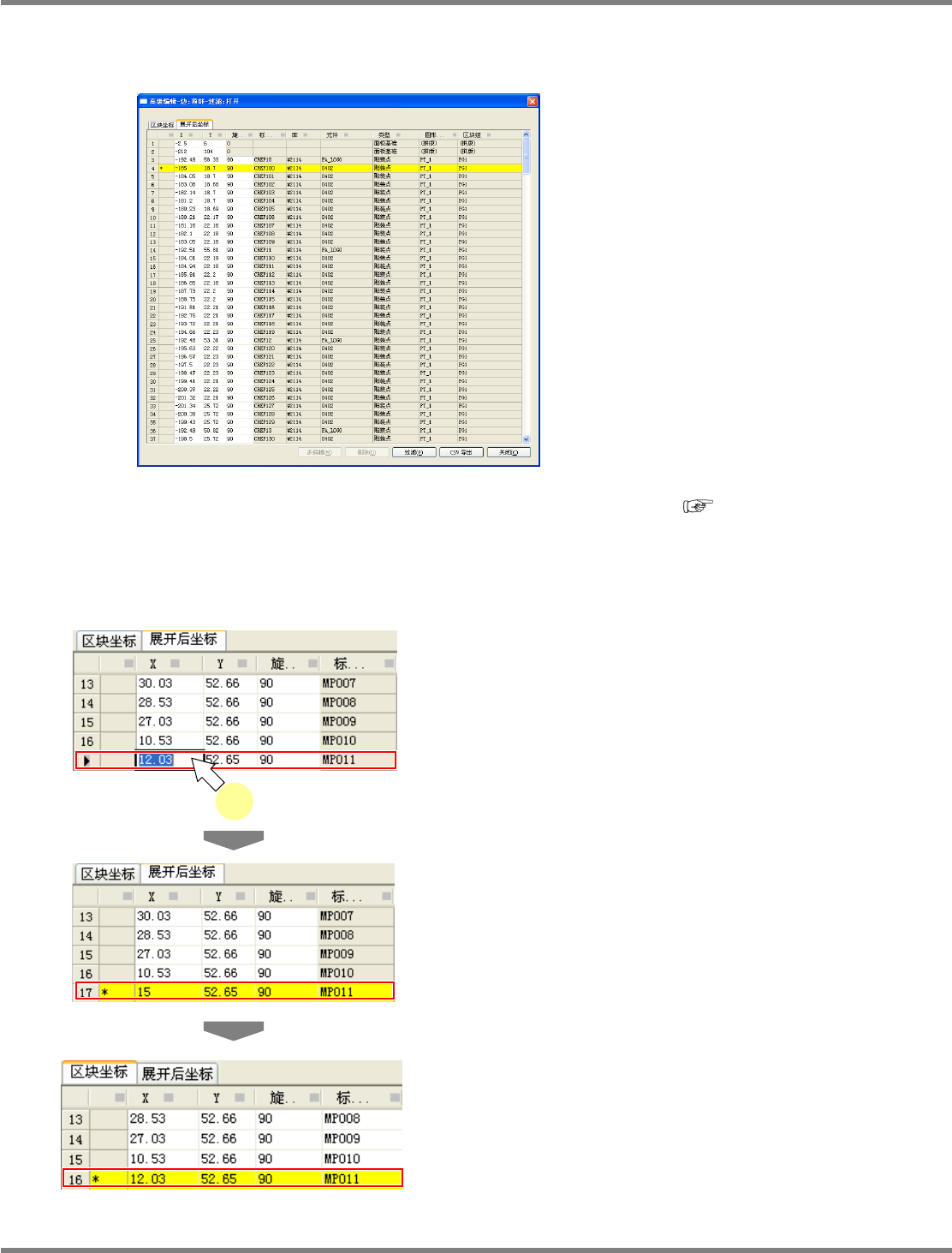

如果坐标变更为与展开后坐标不同的坐标，行的颜色转为黄色す。同时，
[
区块坐标
]
选项的链接行
也转为黄色。
1
变更展开后坐标。
变更了坐标的行转为黄色。
展开前的区块坐标行也转为黄色。
Project050804S-34C00
Pro
j
ect050804S-38C00
1
Project050804S-39C00
Project050804S-40C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-239

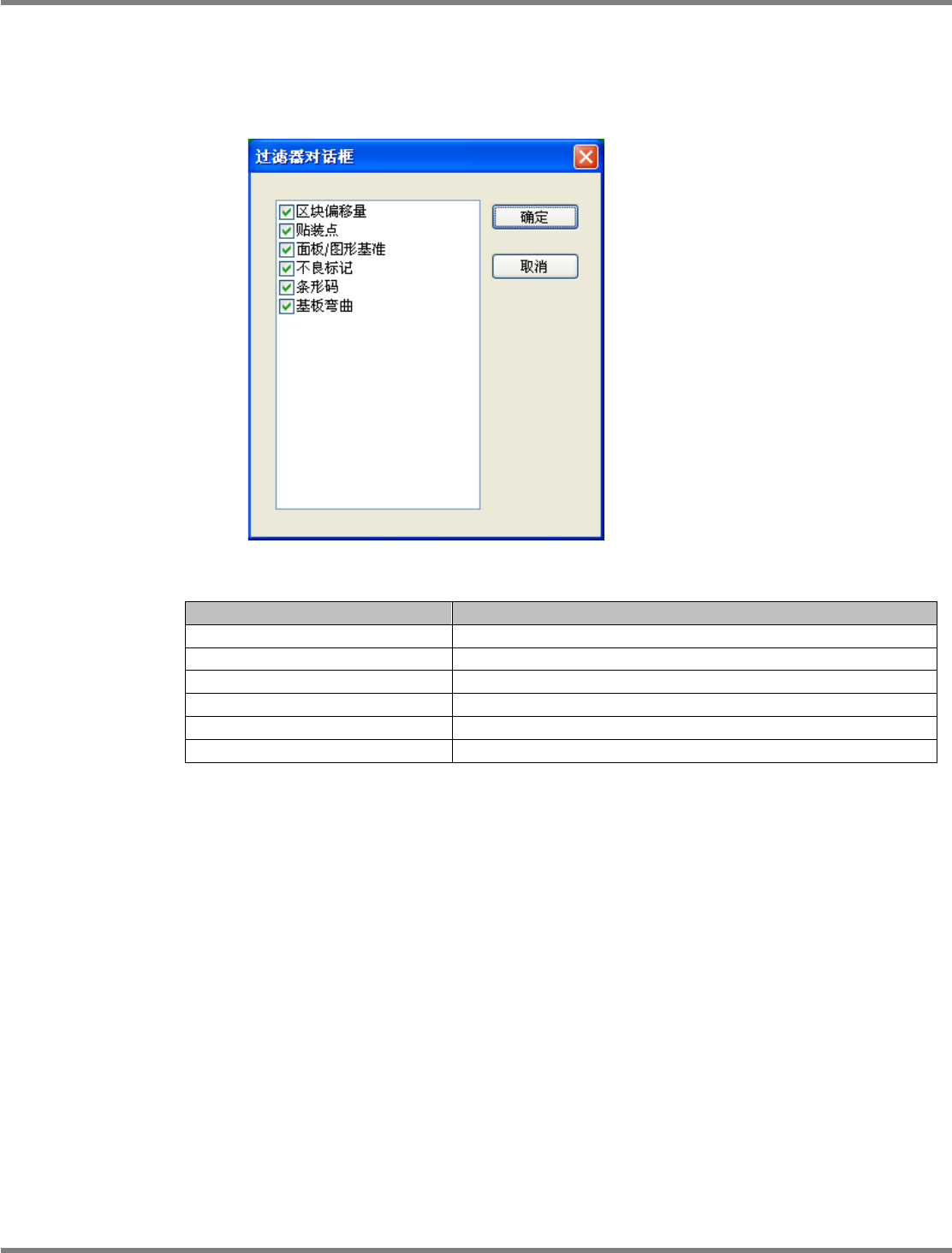

过滤器对话框
展开后坐标选项
能够限定显示项目。
按
[
详细编辑
]
菜单按钮
-[
过滤
]
，即会显示过滤对话框。这个过滤对话框是与详细画面编辑一览表项
目相应的功能。
(
不针对
PCB
画面
)
设定项目
項目
説明
‘
贴装点
’
在详细编辑画面上，切换显示
/
不显示贴装点。
‘
面板
/
图形基准
’
在详细编辑画面上，切换显示
/
不显示基板、区块标记。
‘
不良标记
’
在详细编辑画面上，切换显示
/
不显示不良标记。
‘
条形码
’
在详细编辑画面上，切换显示
/
不显示条形码。
‘
基板弯曲
’
在详细编辑画面上，切换显示
/
不显示基板弯曲。
