NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-241
输出内容
输出数据
项目
说明
‘
区块数据
’
输出显示在详细编辑画面的区块坐标选项下的信息。
‘
位置数据
’
输出显示在详细编辑画面的展开后坐标选项下的信息。
出力内容
项目
说明
空白栏
如果变更了所链接的展开坐标，将输出
‘
’
。
‘X’
输出
X
坐标的位置。
‘Y’
输出
Y
坐标的位置。
‘
角度
’
输出贴装角度。
‘
基准
’
输出基准序号。
‘
元件库
’
输出登录元件的元件库名称。
‘
种类
’
输出种类。
‘
元件
’
输出元件名称。
‘
图形类型
’
输出图形类型。
‘
区块组
’
输出区块组。
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-242 EJS9AC-MB-05P-03
输出内容
区块坐标
,X,Y,
角度
,
基准序号
,
元件库
,
种类
,
元件
,
区块类型
,
区块组
,
,0,0,0,P1,,
区块偏移量
,,PT_6,PG1,
,54,0,0,P2,,
区块偏移量
,,PT_6,PG1,
,27,5,0,,,
任意不良标记
,,PT_6,PG1,
,27,5,0,,,
任意不良标记
,,PT_8,PG1,
,5,5,0,,,
区块标记
,,PT_6,PG1,
,49,120,0,,,
区块标记
,,PT_6,PG1,
,29,97.5,0,MP001,APCPartsDB,
贴装点
,BGA-APC,PT_6,PG1,
*,49.57,52.66,90,MP003,APCPartsDB,
贴装点
,1005R-B216x125-C,PT_6,PG1,
,29,10,0,,,
图形弯曲测量点
,,PT_6,PG1,
,29,115,0,,,
图形弯曲测量点
,,PT_6,PG1,
,29,62.5,0,,,
区块条形码
,,PT_6,PG1,
展开后坐标
,X,Y,
角度
,
基准序号
,
程序库
,
种类
,
元件
,
区块类型
,
区块组
,
,5,62,0,,,
代表不良标记
,,(
基板
),(
基板
),
,27,5,0,,,
任意不良标记
,,PT_6,PG1,
,81,5,0,,,
任意不良标记
,,PT_6,PG1,
,5,5,0,,,
区块标记
,,PT_6,PG1,
,59,5,0,,,
区块标记
,,PT_6,PG1,
,49,120,0,,,
区块标记
,,PT_6,PG1,
,103,120,0,,,
区块标记
,,PT_6,PG1,
,9.9,115,0,,,
基板标记
,,(
基板
),(
基板
),
,206.15,10,0,,,
基板标记
,,(
基板
),(
基板
),
,21.6,12.5,0,,,
基板弯曲测量点
,,(
基板
),(
基板
),
,194.4,12.5,0,,,
基板弯曲测量点
,,(
基板
),(
基板
),
,194.4,112.5,0,,,
基板弯曲测量点
,,(
基板
),(
基板
),
,21.6,112.5,0,,,
基板弯曲测量点
,,(
基板
),(
基板
),
,29,97.5,0,MP001,APCPartsDB,
贴装点
,BGA-APC,PT_6,PG1,
*,49.47,52.56,270,MP003,APCPartsDB,
贴装点
,1005R-B216x125-C,PT_6,PG1,
,211,62.5,0,,,
基板条形码
,,(
基板
),(
基板
),
,29,10,0,,,
图形弯曲测量点
,,PT_6,PG1,
,83,10,0,,,
图形弯曲测量点
,,PT_6,PG1,
,29,115,0,,,
图形弯曲测量点
,,PT_6,PG1,
,83,115,0,,,
图形弯曲测量点
,,PT_6,PG1,
,29,62.5,0,,,
区块条形码
,,PT_6,PG1,
,83,62.5,0,,,
区块条形码
,,PT_6,PG1,
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-243
5.8.5
实装点的删除
所选位置的删除

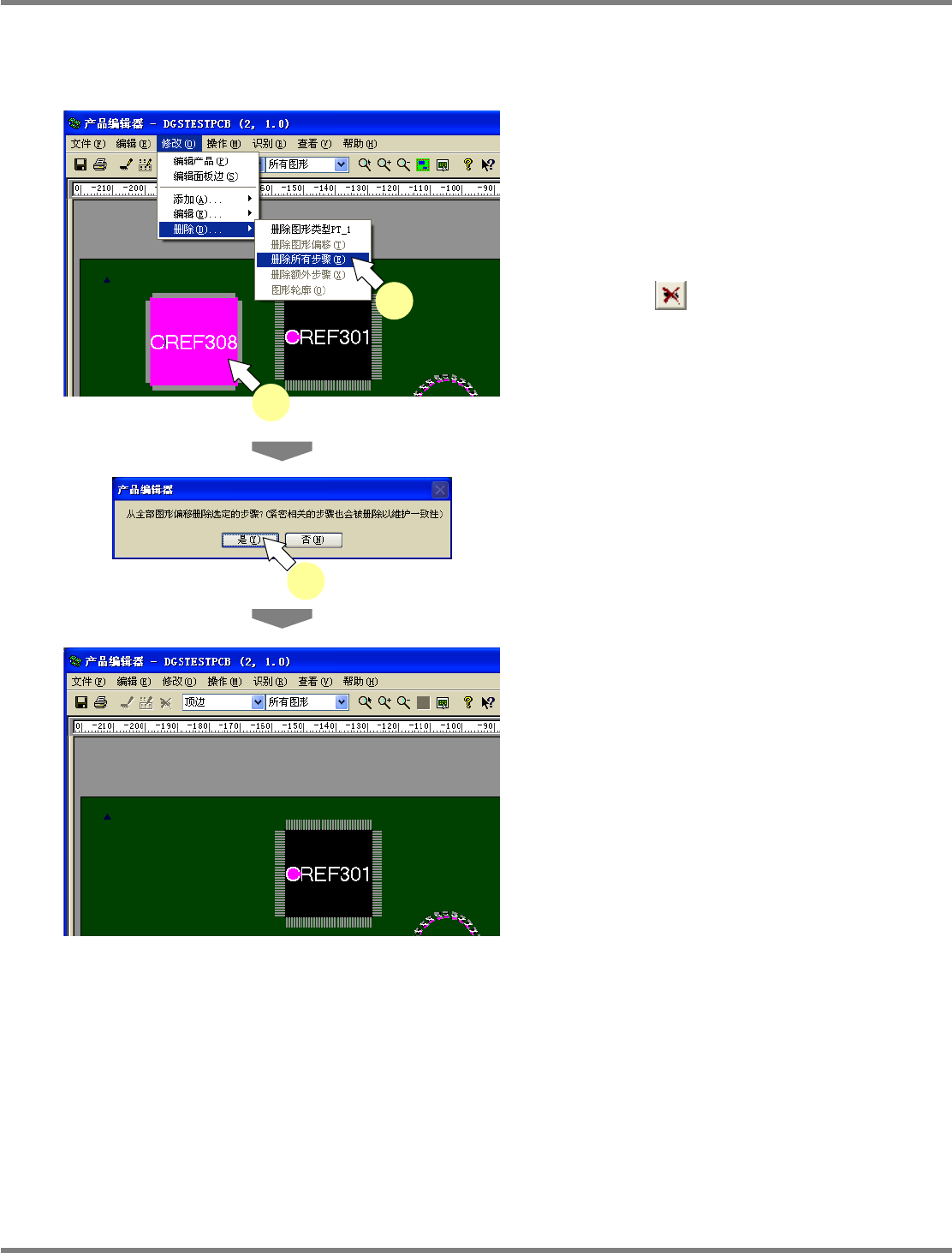

1
