NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-244 EJS9AC-MB-05P-03 5.8.6 图形类型 在 < 图形类型 > 画面上设定与图形类型有关的信息。 添加图形类型 1 选择基板的表里。 2 选择菜单栏的 [ 修改 ] [ 添加 ] [ 图形 类型 ] 。 显示出 < 增加图形类型 > 画面。 3 进行必要的设定。 4 点击 [ 确定 ] 。 Project05080…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-243
5.8.5
实装点的删除
所选位置的删除
1
在
PCB
编辑器的
PCB
图像中选择要删
除的元件。
2
选择菜单栏的
[
修改
]
[
删除
]
[
删除
所有步骤
]
，或者在所选元件上弹出右击
菜单，选择
[
实装点删除
]
，或者选择工
具栏的
(
位置的删除
)
。
显示出确认对话框。
3
点击
[
是
]
。
关闭确认对话框。
4
确认是否已删除所选择的元件。
Project050805S-01C00
1
2
Project050805S-02C00
3
Project050805S-03C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-244 EJS9AC-MB-05P-03
5.8.6
图形类型
在
<
图形类型
>
画面上设定与图形类型有关的信息。

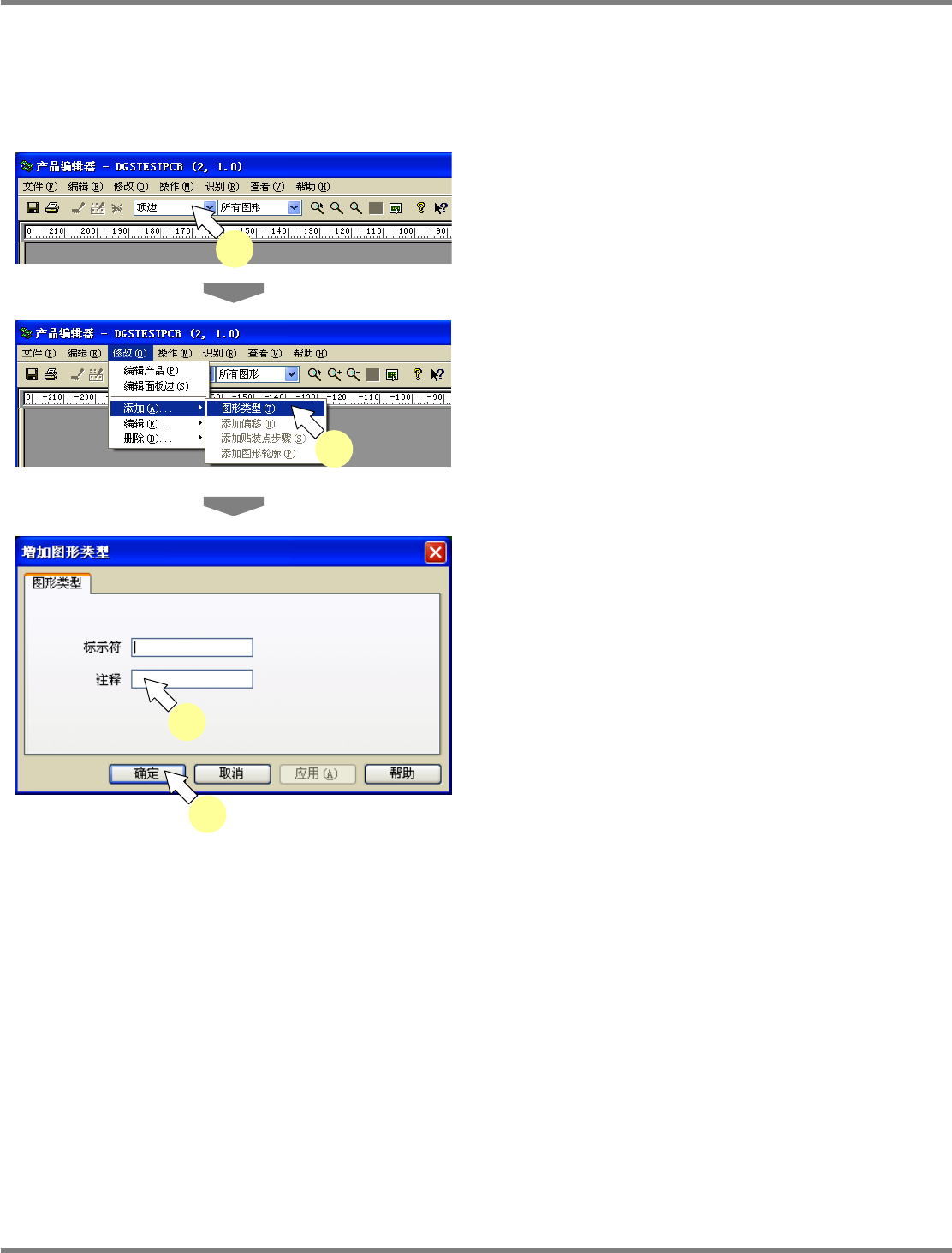

添加图形类型
1
选择基板的表里。
2
选择菜单栏的
[
修改
]
[
添加
]
[
图形
类型
]
。
显示出
<
增加图形类型
>
画面。
3
进行必要的设定。
4
点击
[
确定
]
。
Project050806S-01C00
1
Project050806S-02C00
2
Project050806S-03C00
4
3
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-245

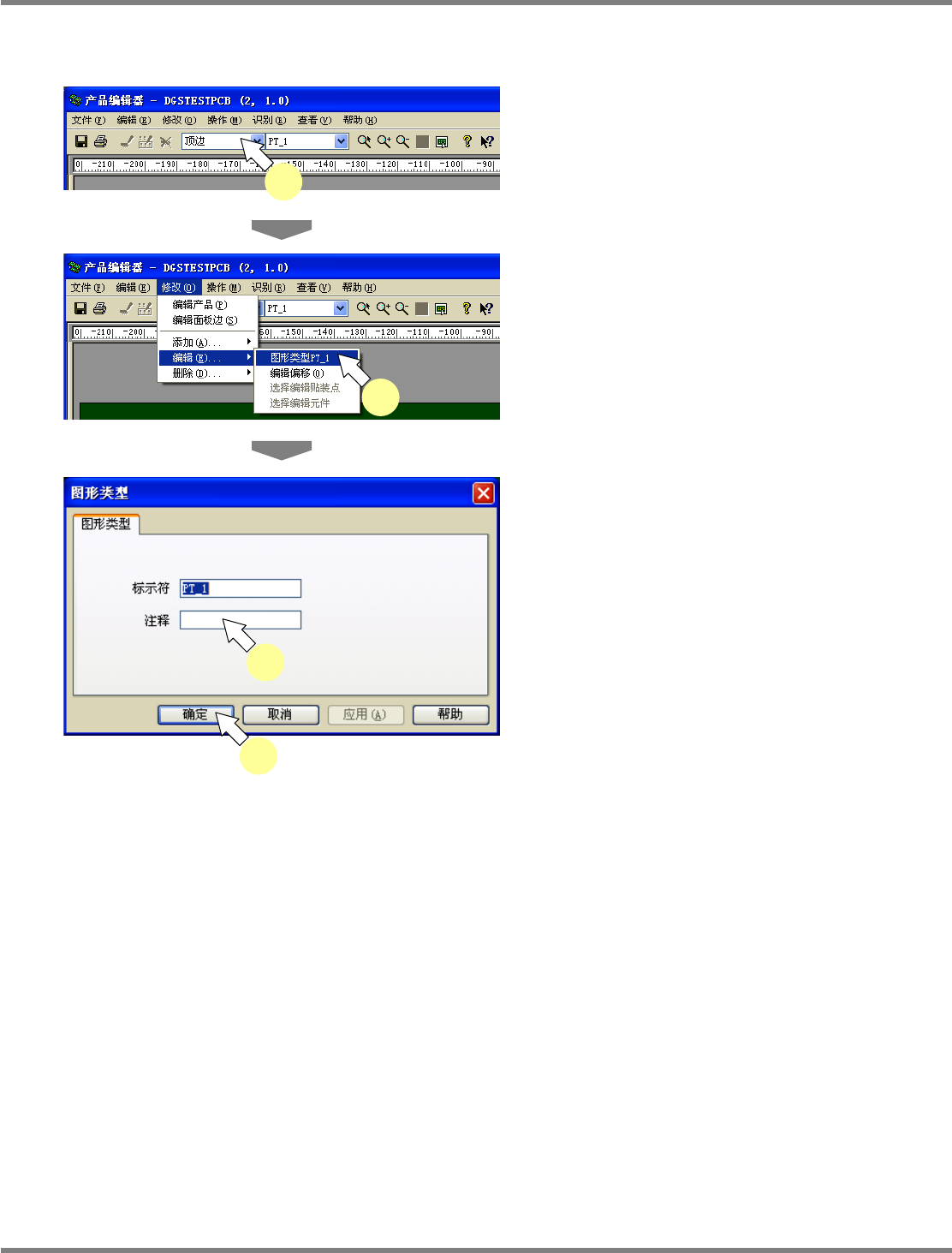

编辑图形类型
1
选择基板的表里。
2
选择菜单栏的
[
修改
]
[
编辑
]
[
图形
类型
PT_1]
，或者所选元件上弹出右击
菜单，选择
[
图形类型编辑
]
。
将会显示
<
图形类型
>
画面。
3
进行必要的设定。
4
点击
[
确定
]
。
Project050806S-04C00
1
Project050806S-05C00
2
Project050806S-06C00
3
4
