NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-246 EJS9AC-MB-05P-03  图形类型的删除 1 选择基板的表里。 2 选择菜单栏的 [ 修改 ]  [ 删除 ]  [ 删除 图形类型 PT_1] 。  显示出确认对话框。 3 点击 [ 确定 ] 。 Project050806S-0 7C00 1 Project050806S-0 8C00 2 Project050806S-0 9C00 3

100%1 / 1144
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-245
编辑图形类型
1
选择基板的表里。
2
选择菜单栏的
[
修改
]
[
编辑
]
[
图形
类型
PT_1]
，或者所选元件上弹出右击
菜单，选择
[
图形类型编辑
]
。
将会显示
<
图形类型
>
画面。
3
进行必要的设定。
4
点击
[
确定
]
。
Project050806S-04C00
1
Project050806S-05C00
2
Project050806S-06C00
3
4
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-246 EJS9AC-MB-05P-03

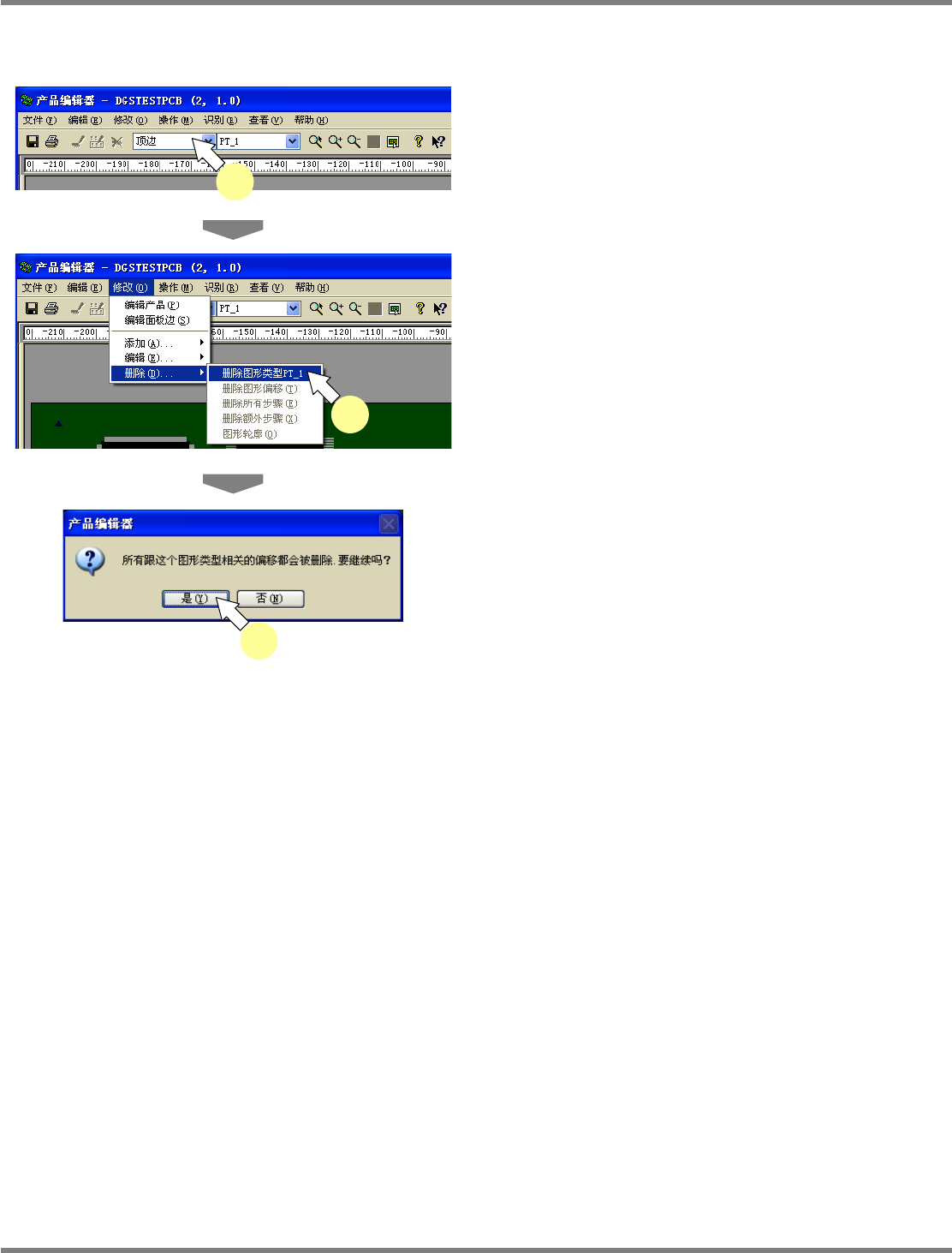

图形类型的删除
1
选择基板的表里。
2
选择菜单栏的
[
修改
]
[
删除
]
[
删除
图形类型
PT_1]
。
显示出确认对话框。
3
点击
[
确定
]
。
Project050806S-07C00
1
Project050806S-08C00
2
Project050806S-09C00
3
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-247
图形类型标签
在图形类型标签上设定参照号和注释。
设定项目
项目
说明
‘
标志符
’
该图形类型的标示符。
‘
注释
’
对于本图形类型的注释。
Project050806S-10C00
