NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-251 编辑偏移量 1 选择菜单栏的 [ 修改 ] [ 编辑 ] [ 编辑 偏移 ] ，或者在所选元件上弹出右击菜 单， 选择 [ 图形偏移编辑 ] ， 或者在 PCB 图像中选择元件， 再选择工具栏的 ( 图形偏移 ) 编辑。 将会显示 < 图形偏移 : 顶边 > 画面。 2 选择要编辑的图形偏移。 3 点击 […
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-250 EJS9AC-MB-05P-03
② 在
<
图形偏移
:
顶边
>
画面添加
1
选择要添加图形偏移的图形类型。
2
点击
[
添加
]
。
3
进行必要的设定。
4
点击
[
确定
]
。
Project050807S-04C01
4
Project050807S-05C02
1
2
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-251

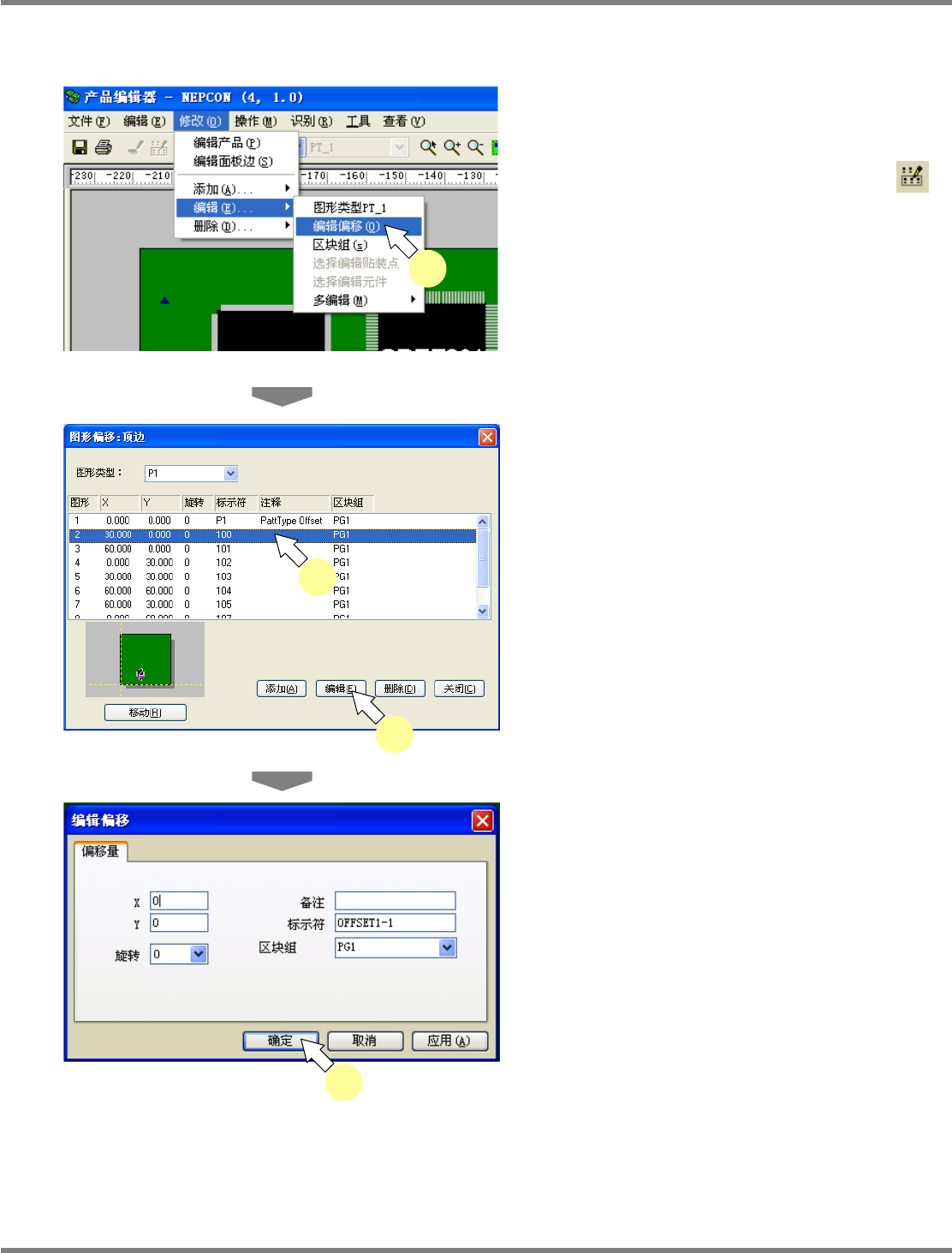

编辑偏移量
1
选择菜单栏的
[
修改
]
[
编辑
]
[
编辑
偏移
]
，或者在所选元件上弹出右击菜
单，选择
[
图形偏移编辑
]
，或者在
PCB
图像中选择元件，再选择工具栏的
(
图形偏移
)
编辑。
将会显示
<
图形偏移
:
顶边
>
画面。
2
选择要编辑的图形偏移。
3
点击
[
编辑
]
。
将会显示
<
编辑偏移
>
画面。
4
进行必要的设定。
5
点击
[
确定
]
。
Project050807S-07C02
1
Project050807S-10C01
5
Project050807S-09C02
3
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-252 EJS9AC-MB-05P-03
偏移的删除
① 在
<
产品编辑器
>
画面删除
1
选择要删除图形偏移的元件。
2
选择菜单栏的
[
修改
]
[
删除
]
[
删除
图形偏移
]
，或者在所选元件上弹出右击
菜单，选择
[
图形偏移删除
]
。
点击
<
图形偏移
:
顶边
>
画面的
[
删除
]
，也可以删
除图形偏移。
显示出确认对话框。
3
点击
[
是
]
。
显示出确认对话框。
4
点击
[
是
]
。
在
PCB
图像中删除所选的图形偏移。
Project050807S-11C00
1
2
Project050807S-13C00
4
Project050807S-14C00
Project050807S-12C00
3
