NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-254 EJS9AC-MB-05P-03 偏移标签 在偏移标签上设定图形的偏移量。 添加偏移量时的画面 编辑偏移量时的画面 设定项目 项目 说明 ‘X’ 图形的 X 坐标。 ‘Y’ 图形的 Y 坐标。 ‘ 旋转 ’ 图形的角度。 ‘ 备注 ’ 对于偏移量的注释。 ‘ 标示符 ’ 偏移量的标示符。 Project050807S-1 0C01 Project050807S…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-253
② 在
<
图形偏移
:
顶边
>
画面删除
1
选择需要删除图形补偿值的图形类型。
2
选择要删除的图形偏移。
3
点击
[
删除
]
。
4
点击
[
关闭
]
。
补偿值移动
1
显示
<
图形偏移
:
顶边
>
画面后，选择需
要移动的图形补偿值。
2
点击
[
移动
]
。
显示
<
移动量编辑
>
画面。
3
将以四角框显示所选择图形的补偿值，
用鼠标拖拉四角框来移动。
还能够直接输入移动后的坐标后，点击
[
移动
]
来决定移动目的地。
4
点击
[OK]
。
关闭
<
移动量编辑
>
画面。
Project050807S-15C01
1
2
3 4
Project050807S-16C01
1
2
Project050807S-17C00
3
4
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-254 EJS9AC-MB-05P-03

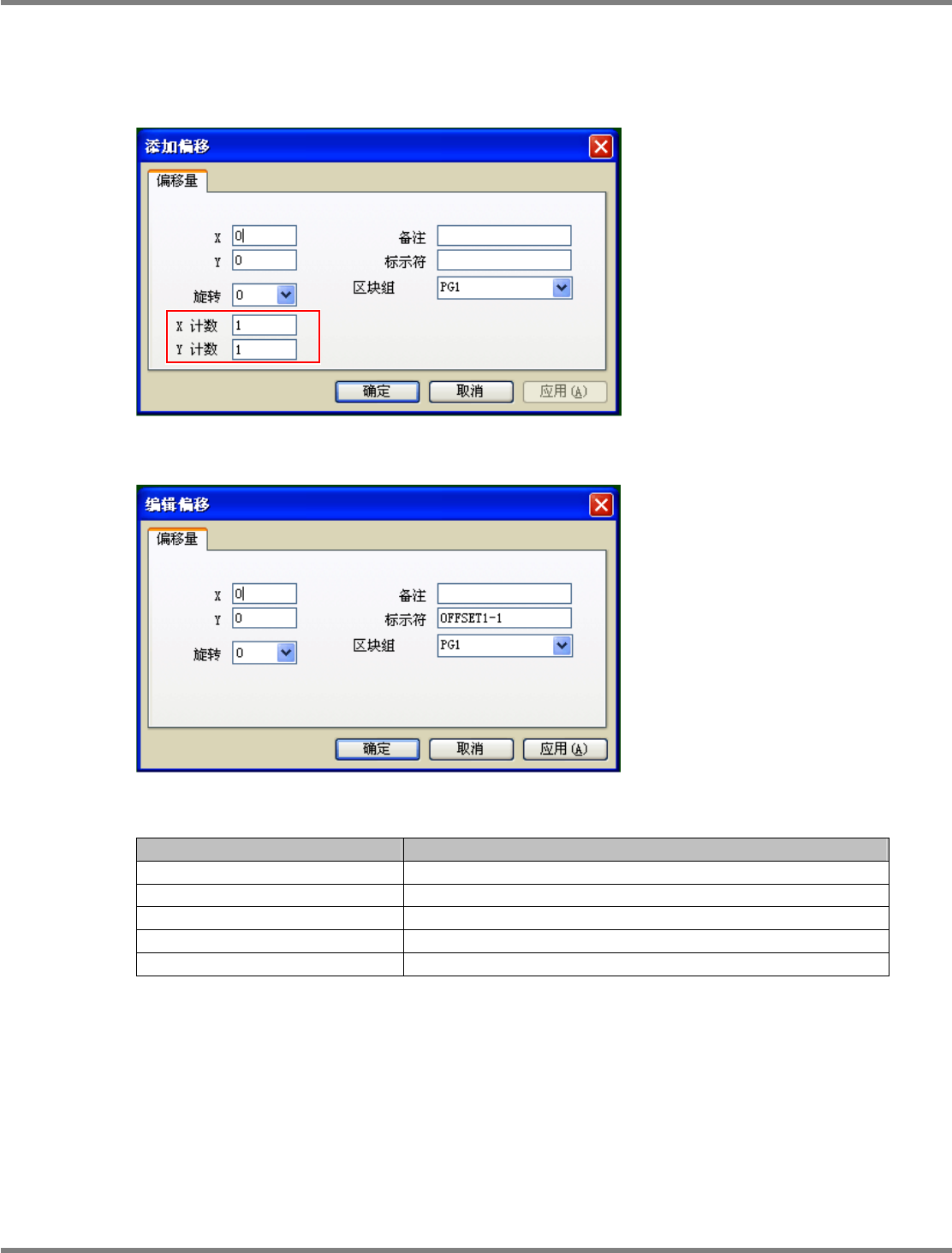

偏移标签
在偏移标签上设定图形的偏移量。
添加偏移量时的画面
编辑偏移量时的画面
设定项目
项目
说明
‘X’
图形的
X
坐标。
‘Y’
图形的
Y
坐标。
‘
旋转
’
图形的角度。
‘
备注
’
对于偏移量的注释。
‘
标示符
’
偏移量的标示符。
Project050807S-10C01
Project050807S-04C01
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-255
仅在添加时显示出来的设定项目
(
用框框住的部分
)
项目
说明
‘X
计数
’
将多个偏移量同时添加到
X
方向时，设定本字段。输入添加到
X
方向的图形数量。
‘Y
计数
’
将多个偏移量同时添加到
Y
方向时，设定本字段。输入添加到
Y
方向的图形数量。
‘X
间距
’
将多个偏移量同时添加到
X
方向时，设定本字段。输入添加到
X
方向的图形的图形之间的间距。
在
‘X
计数
’
、
‘Y
计数
’
栏中输入
1
以上的数值时，将会显示本字
段。
‘Y
间距
’
将多个偏移量同时添加到
Y
方向时，设定本字段。输入添加到
Y
方向的图形的图形之间的间距。
在
‘X
计数
’
、
‘Y
计数
’
栏中输入
1
以上的数值时，将会显示本字
段。
‘
区块组
’
设定与图形相对应的图形组。
