NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-259 4 点击 [ 添加 ] 。 显示出 < 区块组编辑 > 画面。 5 输入如下所示的数据， 然后点击 [ 确定 ] 。 ‘ 组名 ’ ‘PG2’ ‘ 识别标记定义 ’ 有打勾记号 ‘ 区块组坐标 ’ ‘ 标记数 ’ 请选择 2 个点。 ‘X’ 、 ‘Y’ (125 、 5) (225 、 95) ‘ 注释 ’ 任意 ‘ …
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-258 EJS9AC-MB-05P-03
1.
设定图形数据
1
通过导入
CAD
或添加实装点等操作配
置相当于
1
个图形的实装点。
2.
设定图形组
1
选择菜单栏的
[
修改
]
[
添加
]
[
区块
组
]
。
显示出
<
区块组设定
>
画面。
2
选择行编号的
‘1’
后按
[
编辑
]
。
显示出
<
区块组编辑
>
画面。
3
输入如下所示的数据，然后点击
[
确定
]
。
‘
组名
’
‘PG1’
‘
识别标记定义
’
有打勾记号
‘
区块组坐标
’
‘
标记数
’
请选择
2
个点。
‘X’
、
‘Y’
(5, 5)
(105, 95)
‘
注释
’
任意
‘
模板
’
在下拉式菜单中选择。
如果没有模板，请通过
[
新建模板
]
按钮来制作。
识别标记的定义在制作图形数据后也可进行添
加、变更。
Project050808S-02J00
Project050808S-04C00
3
Project050808S-03C00
2
2
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-259
4
点击
[
添加
]
。
显示出
<
区块组编辑
>
画面。
5
输入如下所示的数据，然后点击
[
确定
]
。
‘
组名
’
‘PG2’
‘
识别标记定义
’
有打勾记号
‘
区块组坐标
’
‘
标记数
’
请选择
2
个点。
‘X’
、
‘Y’ (125
、
5)
(225
、
95)
‘
注释
’
任意
‘
模板
’
在下拉式菜单中选择。
如果没有模板，请通过
[
新建模板
]
按钮来制作。
识别标记的定义在制作图形数据后也可进行添
加、变更。
6
通过同样操作也添加第
3
组。
‘
组名
’
‘PG3’
‘
识别标记定义
’
有打勾记号
‘
区块组坐标
’
‘
标记数
’
请选择
2
个点。
‘X’
、
‘Y’ (245
、
5)
(345
、
95)
‘
注释
’
任意
‘
模板
’
在下拉式菜单中选择。
如果没有模板，请通过
[
新建模板
]
按钮来制作。
将会添加图形组。
Project050808S-06C00
5
Project050808S-05C00
4
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-260 EJS9AC-MB-05P-03

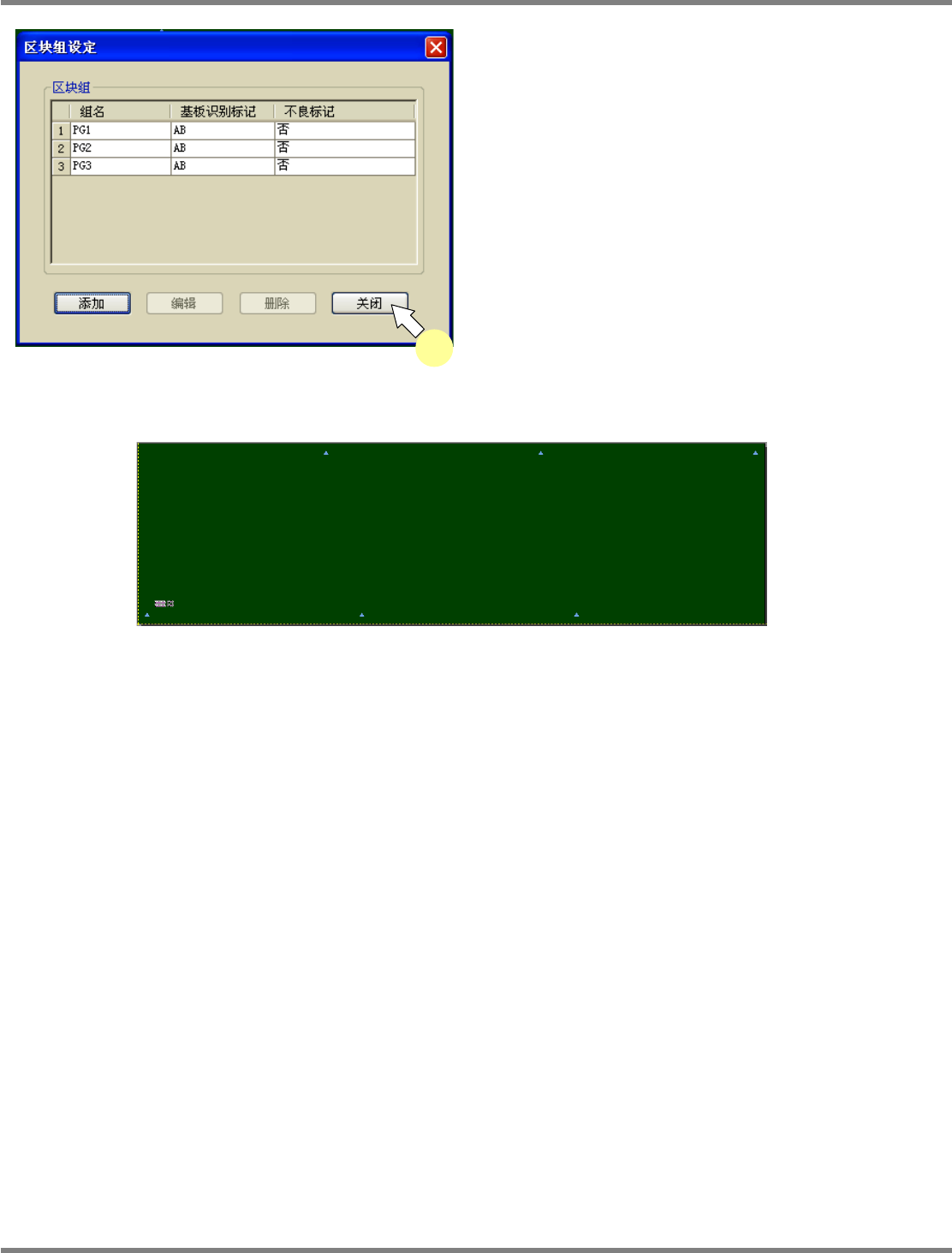

7
点击
[
关闭
]
。
添加图形组、图形组识别标记时的形像
Project050808S-08J00
Project050808S-07C00
7
