NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-267 ① 图形组识别标记标签 通过图形组识别标记标签对图形组识 别标记进行定义。 设定项目 项目 说明 ‘ 组名 ’ 图形组的组名称。 识别标记与不良标记共享本名称。 ‘ 识别标记定义 ’ 使用图形组识别标记的情况下要打勾 。 ‘X’ 设定图形组识别标记的 X 坐标。 ‘Y’ 设定图形组识别标记的 Y 坐标。 ‘ 注释 ’ 输入与图形组…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-266 EJS9AC-MB-05P-03
5

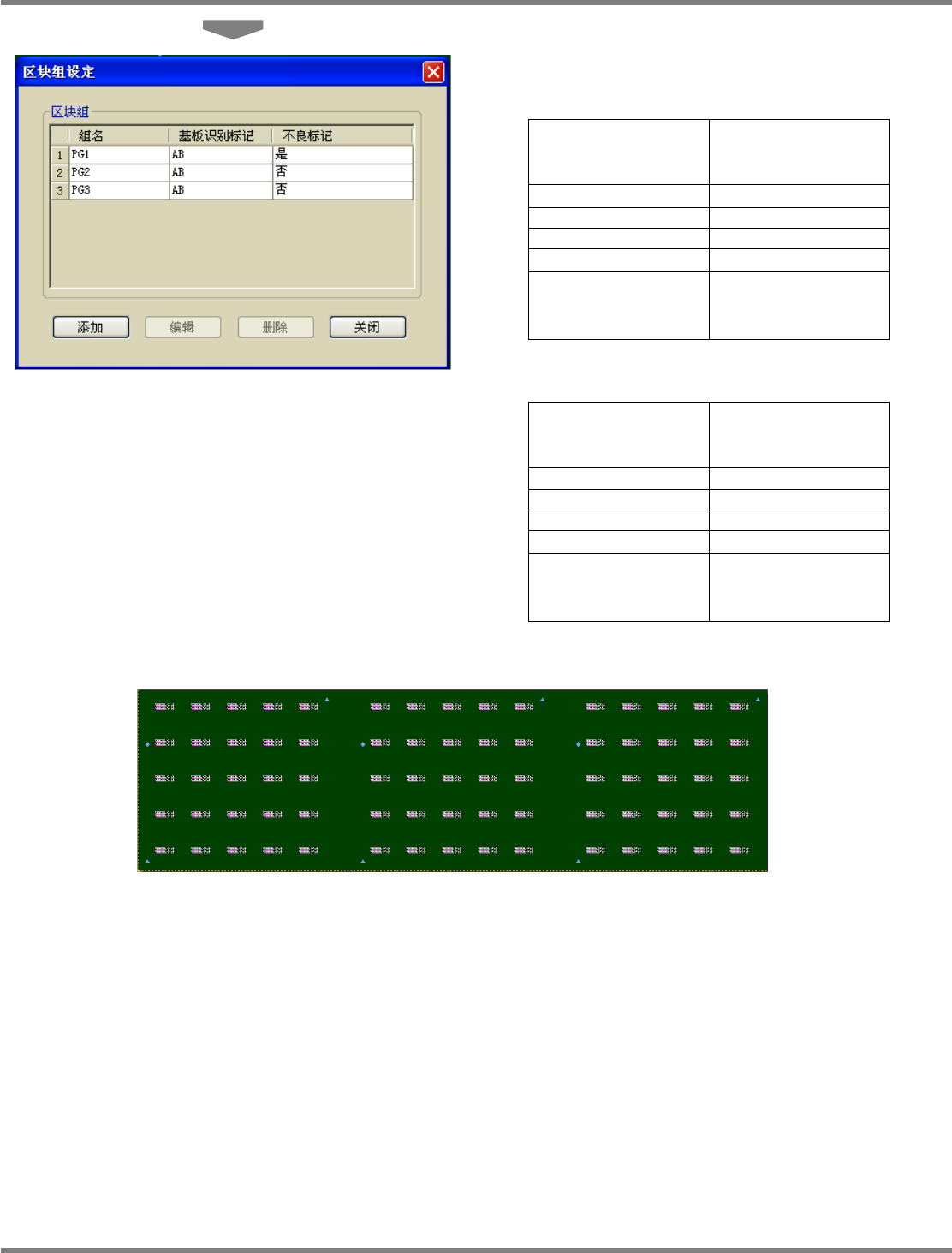

同样设定第
2
、
3
组的图形组不良标记。
第
2
组
(PG2)
‘
组名
’
‘PG2’
显示在上述窗口中选择
的组名称。
‘
不良标记定义
’
有打勾记号
‘X’ 125
‘Y’ 70
‘
注释
’
任意
‘
模板
’
在下拉式菜单中选择。
如果没有模板，请通过
[
新建模板
]
按钮来制作。
第
3
组
(PG3)
‘
组名
’
‘PG3’
显示在上述窗口中选择
的组名称。
‘
不良标记定义
’
有打勾记号
‘X’ 245
‘Y’ 70
‘
注释
’
任意
‘
模板
’
在下拉式菜单中选择。
如果没有模板，请通过
[
新建模板
]
按钮来制作。
制作数据的作业到此完毕。
Project050808S-21C00
Project050808S-01J00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-267

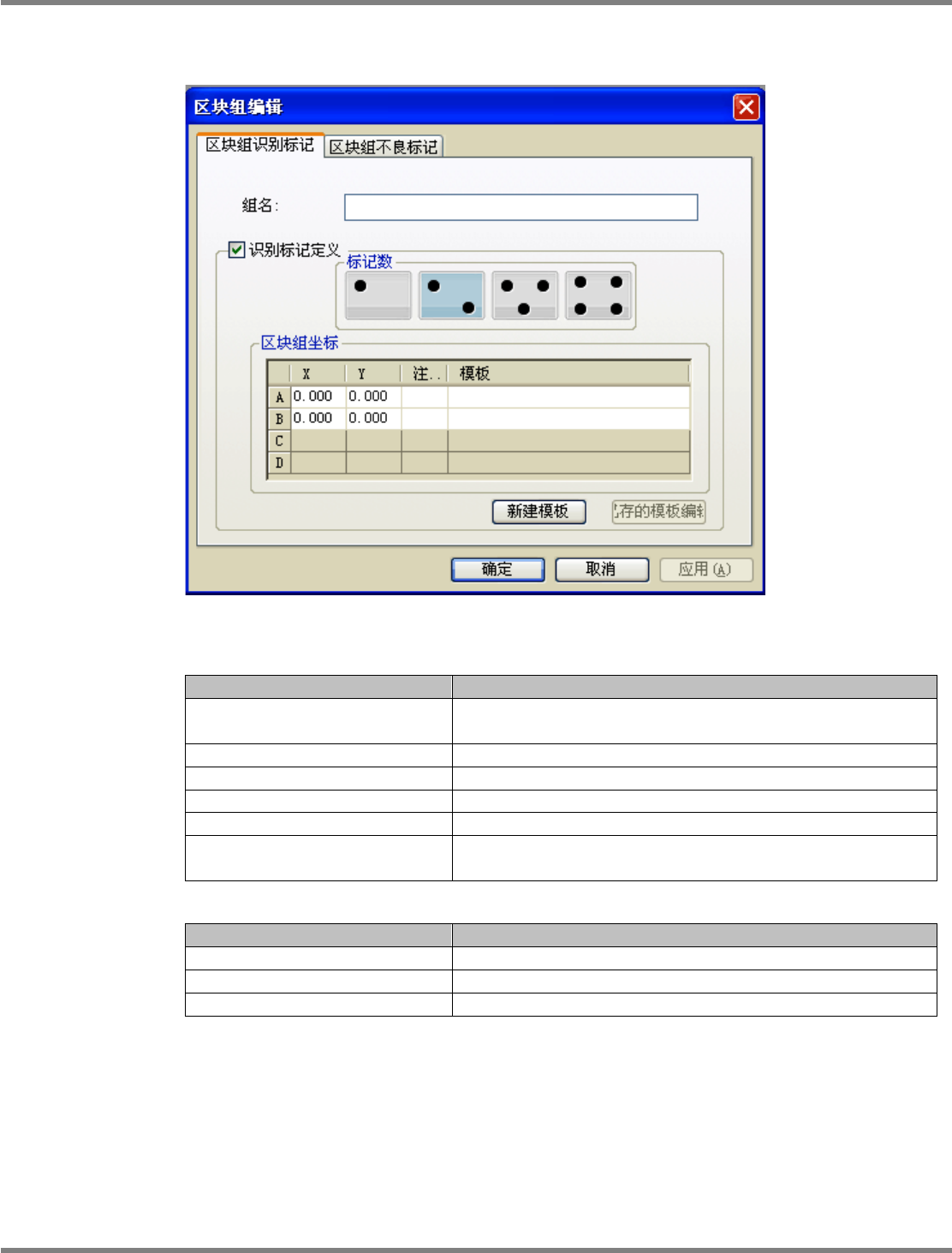

① 图形组识别标记标签
通过图形组识别标记标签对图形组识别标记进行定义。
设定项目
项目
说明
‘
组名
’
图形组的组名称。
识别标记与不良标记共享本名称。
‘
识别标记定义
’
使用图形组识别标记的情况下要打勾。
‘X’
设定图形组识别标记的
X
坐标。
‘Y’
设定图形组识别标记的
Y
坐标。
‘
注释
’
输入与图形组识别标记有关的注释。
‘
模板
’
用在本图形组识别标记的模板标记。可选择在
‘5.7
标记的设定
’
中所制作的模板标记。在下拉式菜单中显示可参照的模板标记。
按钮
按钮
说明
[
标记数
]
使用图形组识别标记的情况下要打勾。
[
新建模板
]
显示新建模板标记的制作画面。
[
编辑实例
]
显示选择中的图形组识别标记的编辑画面。
Project050811S-04C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-268 EJS9AC-MB-05P-03

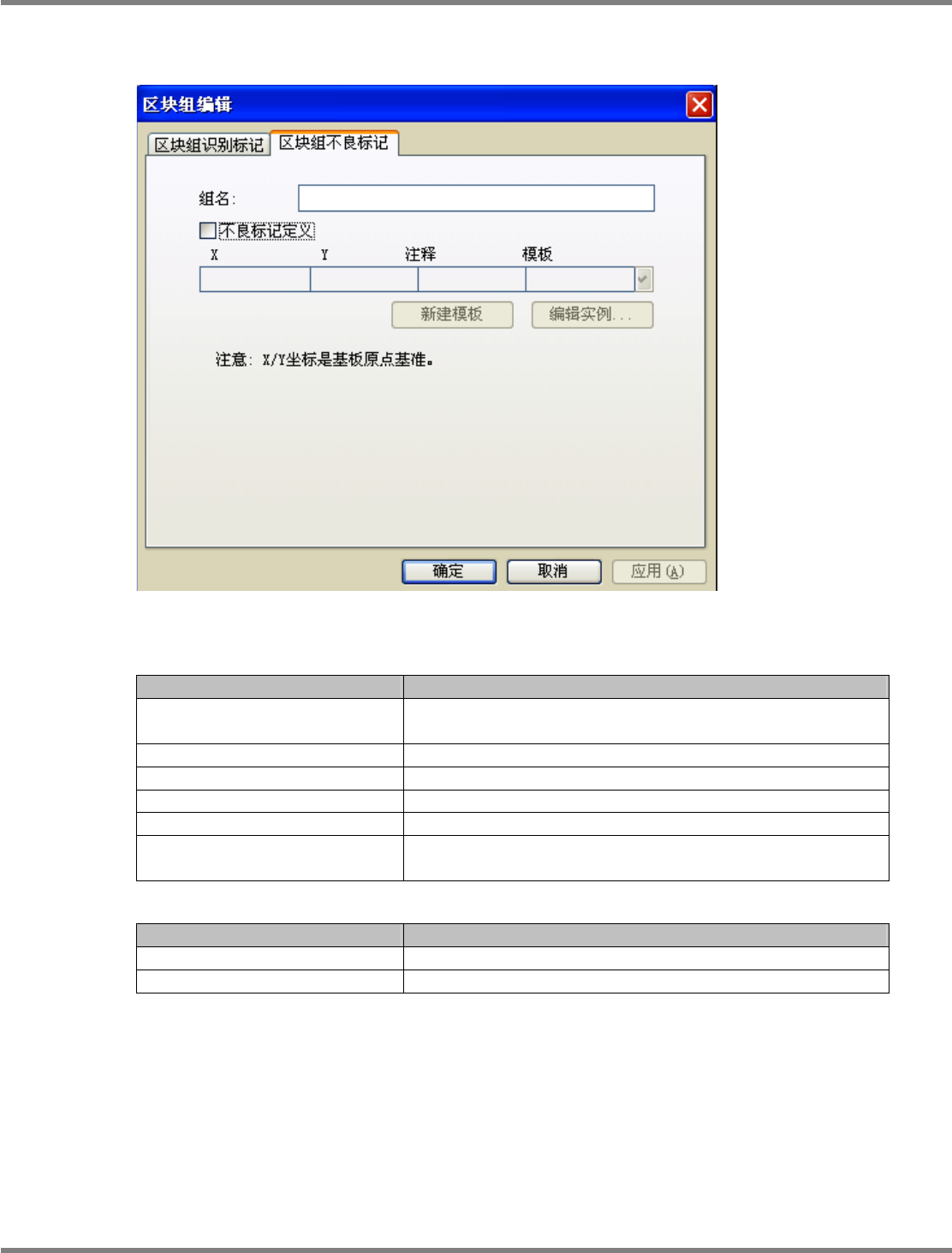

② 图形组不良标记标签
通过图形组不良标记标签对图形组不良标记进行定义。
设定项目
项目
说明
‘
组名
’
图形组的组名称。
识别标记与不良标记共享本名称。
‘
不良标记定义
’
使用图形组不良标记的情况下要打勾。
‘X’
设定图形组不良标记的
X
坐标。
‘Y’
设定图形组不良标记的
Y
坐标。
‘
注释
’
输入与图形组不良标记有关的注释。
‘
模板
’
用在本图形组不良标记的模板标记。可选择在
‘5.7
标记的设定
’
中所制作的模板标记。在下拉式菜单中显示可参照的模板标记。
按钮
按钮
说明
[
新建模板
]
显示新建模板标记的制作画面。
[
编辑实例
]
显示选择中的图形组不良标记的编辑画面。
Project050811S-05C00
