NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-275 简易优先顺序的删除 1 选择菜单栏的 [ 查看 ] [ 实装优先顺 序 ] 。 显示出实装优先顺序画面。 上次使用时如果在显示画面的状态下 保存 PCB 编辑器， 即使不选择 [ 实装优先顺序 ] ， 也会自动 显示出来。 2 点击 [ 简易优先顺序 ] 。 3 选择先装表 / 后装表中的所有元件。 4 点击 [ 标准…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-274 EJS9AC-MB-05P-03

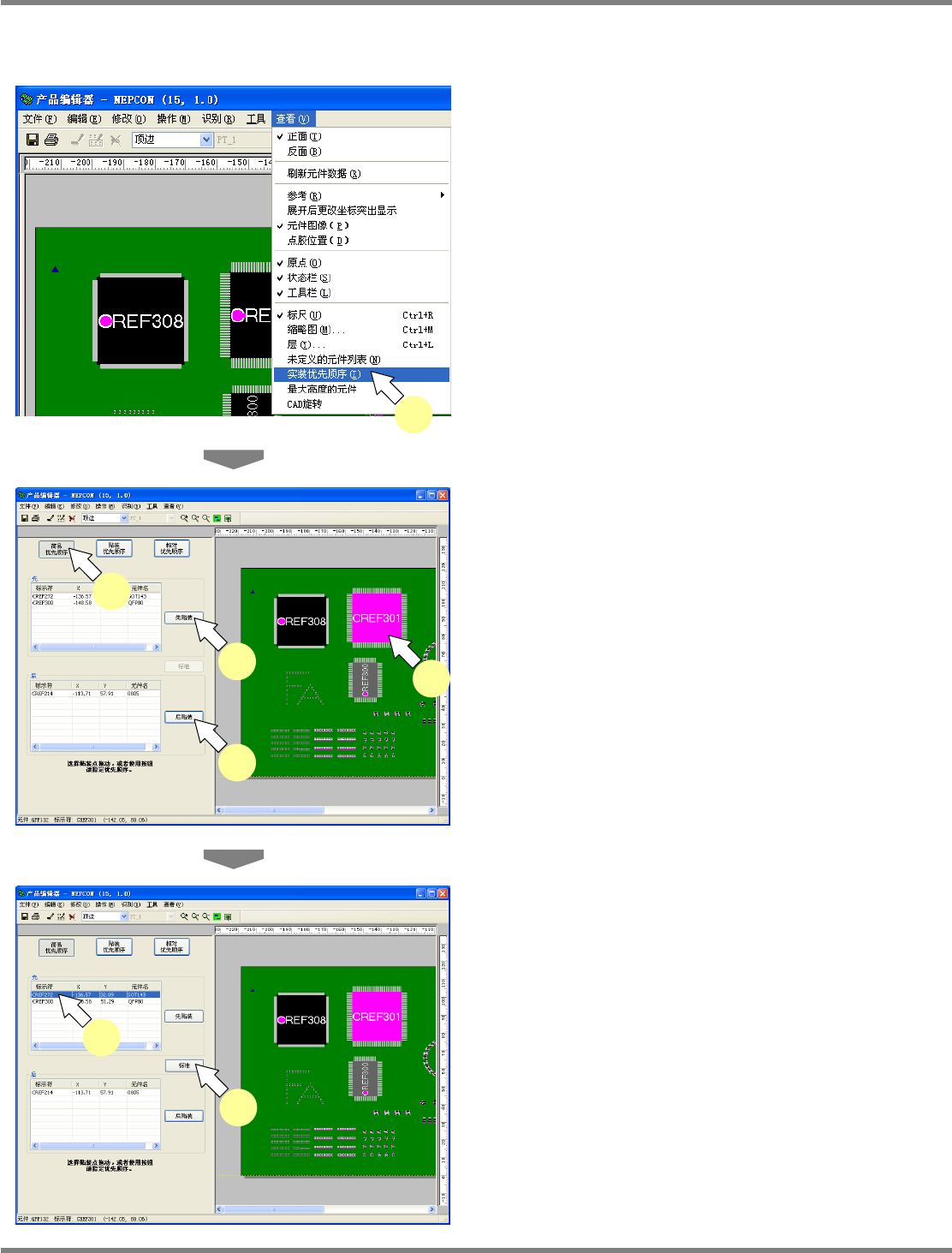

简易优先顺序的编辑
1
选择菜单栏的
[
查看
]
[
实装优先顺
序
]
。
显示出实装优先顺序画面。
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
实装优先顺序
]
，也会自动
显示出来。
2
点击
[
简易优先顺序
]
。
3
在
PCB
编辑器上选择要添加的元件。
如果不把元件添加到一览表中，请进行步骤
5.
的作业。
4
将所选择的元件拖放到先装表
/
后装表
中，或者点击
[
先贴装
]/[
后贴装
]
，添加
到一览表中。
所选择的元件图像从
PCB
编辑器上消失，并被
添加到一览表中。
5
在先装表
/
后装表中选择要在先装
/
后装
中删除的元件。
如果不把元件从一览表中删除，请勿进行步骤
6.
的作业。
6
点击
[
标准
]
，或者将所选的元件从先装
表
/
后装表中拖放到
PCB
编辑器上。
所选元件图像将被显示在
PCB
编辑器上，从先
装表或者后装表中消失。
Project050809S-02C02
1
Project050809S-05C02
3
2
4
4
Project050809S-06C02
5
6
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-275

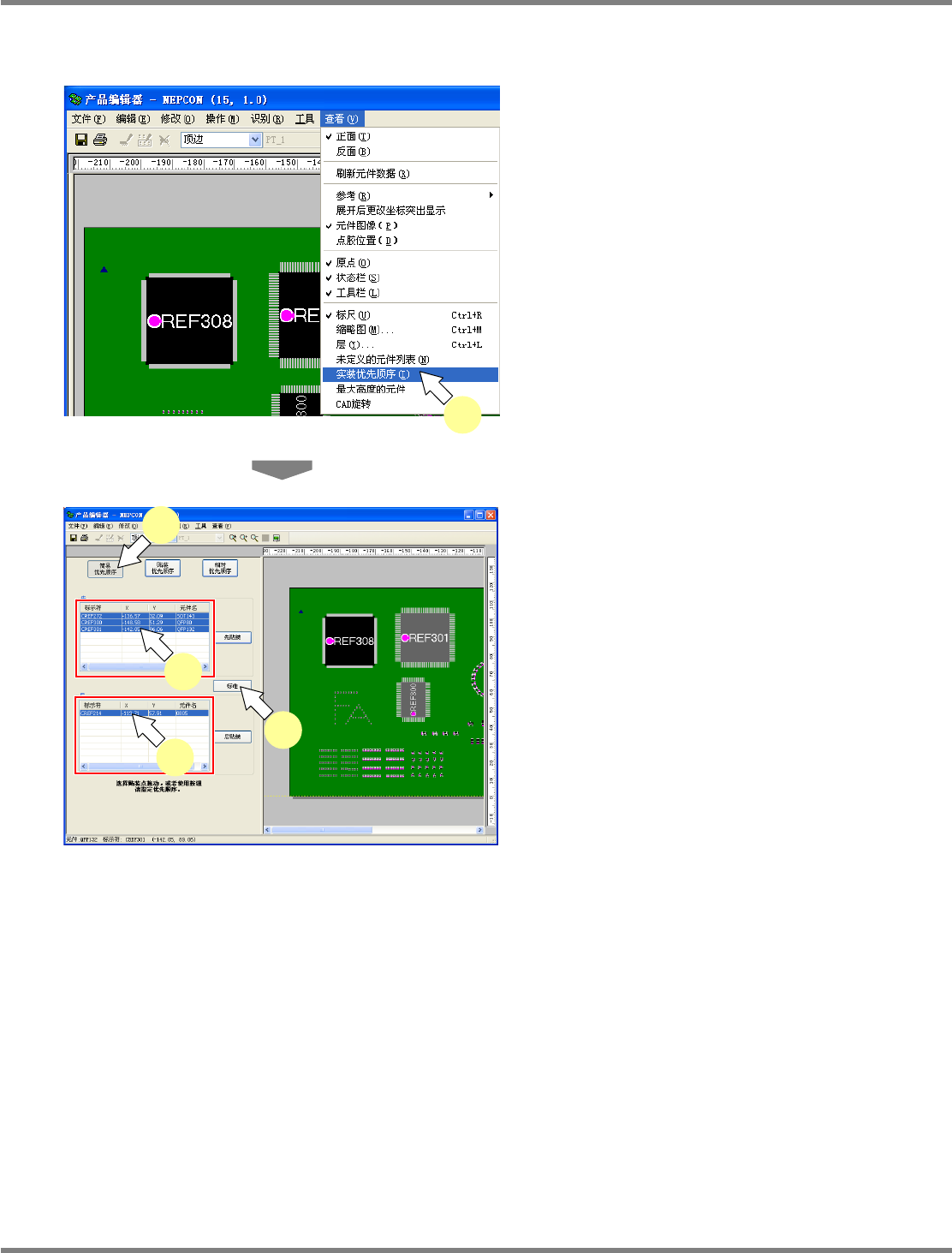

简易优先顺序的删除
1
选择菜单栏的
[
查看
]
[
实装优先顺
序
]
。
显示出实装优先顺序画面。
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
实装优先顺序
]
，也会自动
显示出来。
2
点击
[
简易优先顺序
]
。
3
选择先装表
/
后装表中的所有元件。
4
点击
[
标准
]
，或者将所选的元件从先装
表
/
后装表中拖放到
PCB
编辑器上。
所选元件图像将被显示在
PCB
编辑器上，从先
装表或者后装表中消失。
Project050809S-02C02
1
Project050809S-08C02
4
3
2
3
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-276 EJS9AC-MB-05P-03

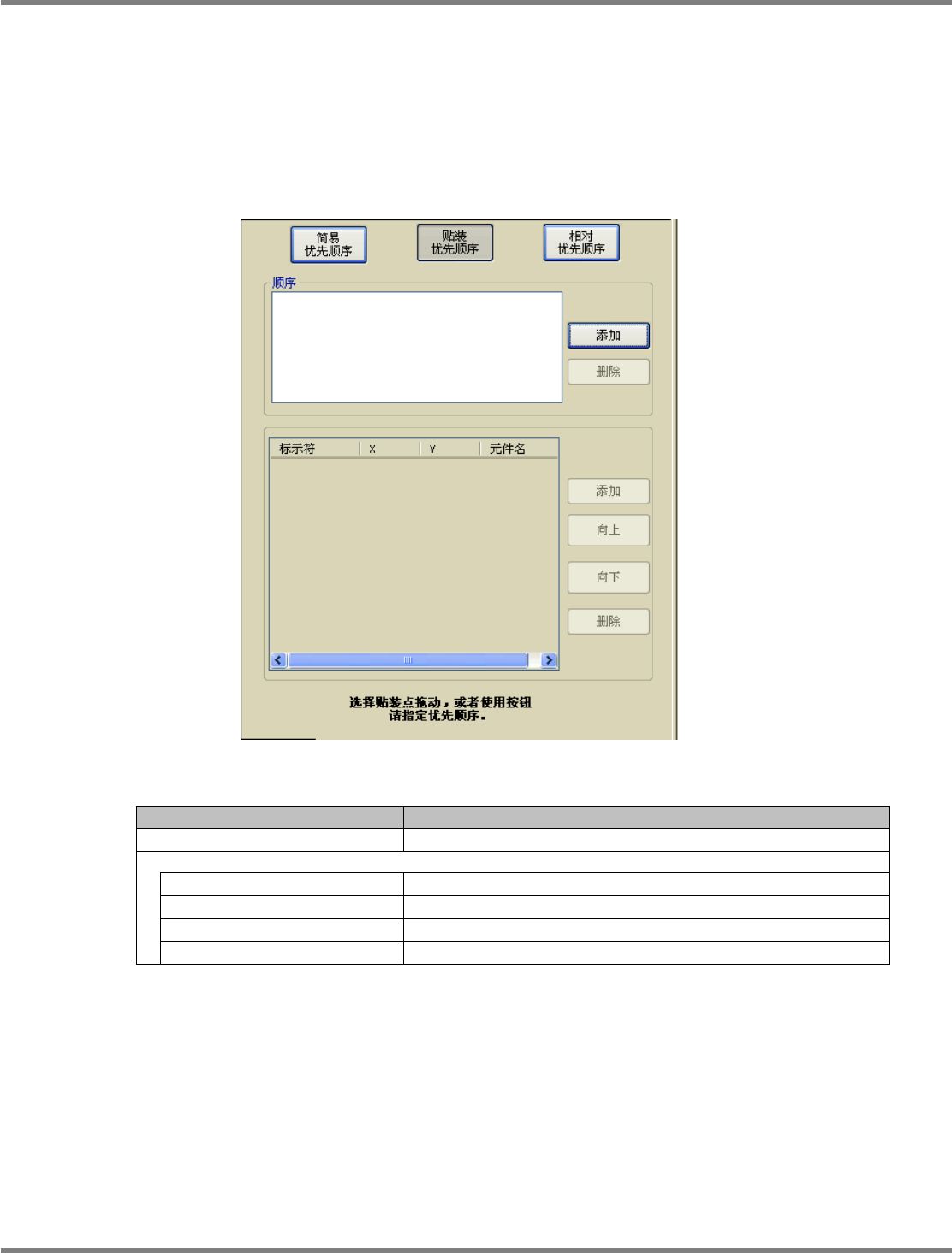

贴装优先顺序
在如果不严密设定贴装顺序，将会导致元件与吸嘴相干涉时
(
狭窄相邻、以及存在使用偏芯吸嘴的
贴装点时
)
，使用本复数顺序功能。
针对一个一个的贴装点，逐个设定进行贴装的顺序。
基本上，一个图形为一个贴装点。
通过最佳化的处理实现在进行实装元件时，遵循各序列内设定的优先顺序，按照那个顺序进行元件
实装。
显示项目
项目
说明
‘
顺序
’
显示已登录的序列。
‘
标示符
’
显示元件的参考编号。
‘X’
显示元件的
X
坐标。
‘Y’
显示元件的
Y
坐标。
‘
元件名
’
显示元件名称。
Project050809S-09C00
